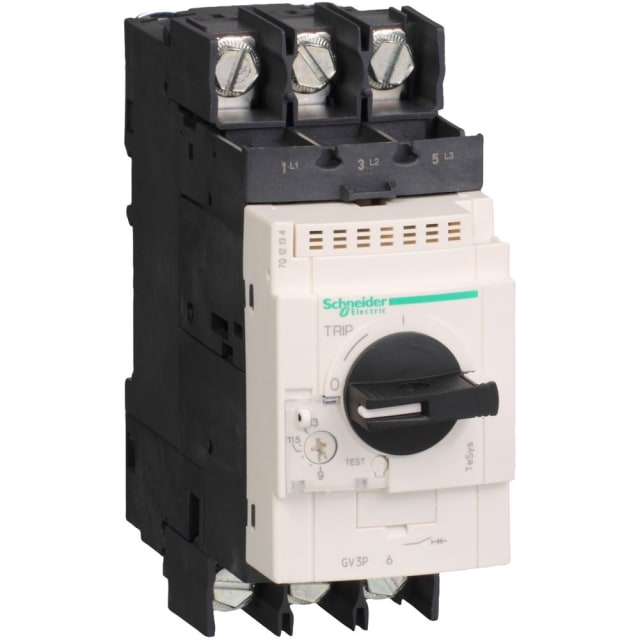

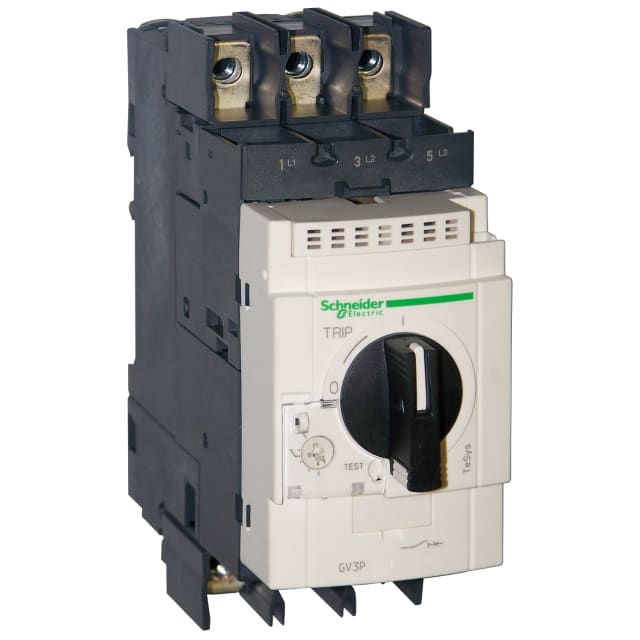

Disjoncteur moteur thermomagnétique 3P 37-50A GV3P506

Protection thermomagnétique précise pour moteurs triphasés

Ce disjoncteur moteur thermomagnétique 3P est conçu pour la protection et la commande de moteurs triphasés jusqu’à 22 kW à 400 V en AC-3. Son réglage thermique de 37 à 50 A permet d’ajuster la protection au plus près du courant nominal du moteur, afin de limiter les déclenchements inadaptés tout en assurant une protection efficace contre les surcharges. La fonction magnétique intégrée intervient rapidement en cas de court-circuit, avec un seuil de déclenchement non différé de 700 A.

Adapté aux départs moteurs nécessitant un fort pouvoir de coupure

Avec un pouvoir de coupure Icu de 50 kA à 400 V en courant alternatif, cet appareil convient aux installations où le niveau de court-circuit impose une protection robuste en tête de départ moteur. Il apporte une réponse adaptée aux tableaux électriques industriels et tertiaires qui exigent une protection dédiée pour moteurs, tout en conservant un format compact facile à intégrer dans l’armoire.

Réglage simple et exploitation directe sur l’appareil

L’appareil est livré en boîtier complet avec commande par bouton rotatif, une configuration appréciée pour la mise en service, l’arrêt local et le réarmement après déclenchement. Ce mode de commande rend l’exploitation plus lisible sur un départ moteur individuel et facilite la maintenance courante. Le disjoncteur intègre une protection thermique et il est sensible aux chutes de phase, un point important pour préserver le moteur en cas de fonctionnement anormal du réseau.

Format 3 pôles pour intégration en coffret et tableau

Sa conception 3 pôles répond aux besoins classiques de protection des moteurs triphasés. Avec des dimensions de 55 mm de large, 132 mm de haut et 136 mm de profondeur, ce modèle s’intègre dans les ensembles de distribution et de commande où l’optimisation de l’espace reste essentielle. Son indice de protection IP20 le destine à une installation dans une enveloppe ou un tableau approprié.

Bon choix pour moteurs jusqu’à 50 A sous tension de service élevée

Ce disjoncteur moteur accepte une tension de service nominale jusqu’à 690 V et un courant permanent assigné de 50 A. Il convient ainsi aux applications nécessitant une protection moteur ajustable dans une plage élevée, avec une puissance assignée de 15 kW à 230 V en AC-3 et 22 kW à 400 V en AC-3. Cette plage d’utilisation en fait une solution pertinente pour les équipements de convoyage, machines de production, utilités techniques et ensembles électromécaniques alimentés en triphasé.

Protection dédiée sans fonctions inutiles pour les départs moteurs

Ce modèle va à l’essentiel pour une protection moteur dédiée : il ne comporte pas de commutateur auxiliaire intégré ni de déclencheur à sous-tension intégré. Cette configuration intéresse les intégrateurs et tableautiers qui souhaitent composer leur départ moteur selon les besoins réels de l’installation, avec une base de protection claire, lisible et simple à sélectionner.

Une référence pertinente pour la gamme TeSys Deca frame 3

Issu de la série TeSys Deca frame 3, ce disjoncteur moteur répond aux besoins de protection thermomagnétique sur des intensités élevées dans un encombrement maîtrisé. Sa puissance dissipée de 8 W reste compatible avec les contraintes habituelles de conception en coffret, en tenant compte de la ventilation et du bilan thermique de l’ensemble. Pour l’acheteur professionnel, c’est un choix adapté lorsqu’il faut protéger un moteur triphasé avec un réglage de 37 à 50 A, en 3 pôles, dans une architecture de tableau propre et cohérente.
