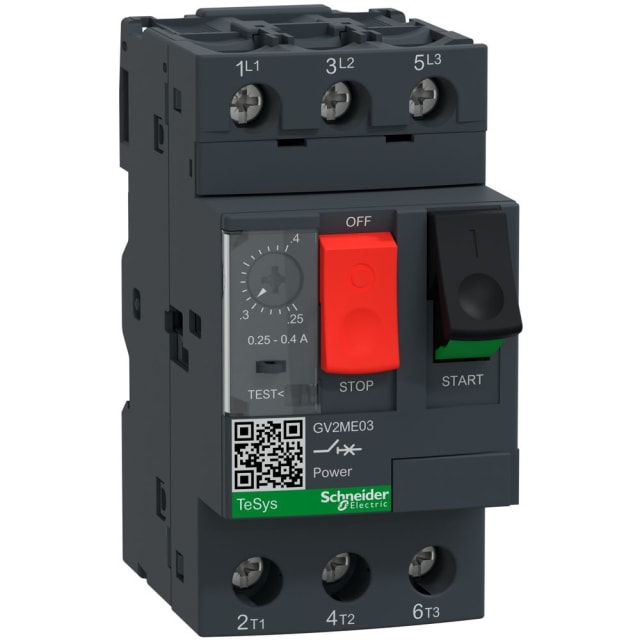

Disjoncteur moteur magnéto-thermique 0,25-0,4 A GV2ME03

Disjoncteur moteur magnéto-thermique pour très faibles intensités

Le disjoncteur moteur magnéto-thermique GV2ME03 est conçu pour la protection et la commande de moteurs triphasés de faible puissance. Son calibre réglable de 0,25 à 0,4 A permet d’adapter précisément la protection au courant nominal du moteur, afin de limiter les déclenchements inadaptés tout en sécurisant efficacement l’installation. Cette plage de réglage le destine particulièrement aux applications de motorisation légère nécessitant une protection fine et stable.

Protection thermique et magnétique intégrée dans un seul appareil

Ce modèle associe un déclenchement thermique contre les surcharges et un déclenchement magnétique contre les courts-circuits. La protection thermique couvre la zone de réglage 0,25…0,4 A, tandis que le déclenchement instantané de court-circuit intervient à 5 A. Cette technologie thermo-magnétique apporte une réponse adaptée aux deux défauts les plus courants sur un départ moteur, avec un appareil compact prêt à être intégré dans une armoire ou un coffret.

Adapté aux moteurs triphasés avec sensibilité au manque de phase

Avec ses 3 pôles et sa sensibilité aux chutes de phase, ce disjoncteur moteur contribue à protéger le moteur contre les déséquilibres d’alimentation susceptibles d’échauffer les enroulements. Il convient aux applications AC-3 avec une puissance de service indicative de 0,06 kW à 230 V et 0,09 kW à 400 V. Ce positionnement en fait une solution pertinente pour les petits moteurs industriels, techniques ou auxiliaires, lorsque la précision de réglage est prioritaire.

Pouvoir de coupure élevé pour une protection renforcée du départ moteur

Le GV2ME03 offre un pouvoir de coupure assigné Icu de 100 kA à 400 V en courant alternatif, ce qui permet son intégration dans des environnements où un niveau élevé de performance de coupure est recherché sur le départ moteur. Sa tension de service nominale s’étend de 230 à 690 V, ce qui facilite son emploi sur différentes architectures de distribution et de commande moteur, dans le respect du dimensionnement global de l’installation.

Commande par poussoirs pour une utilisation simple et directe

L’appareil est équipé d’une commande par contact à poussoir, pratique pour les fonctions marche/arrêt directement en façade. Cette exécution en boîtier complet simplifie la mise en œuvre sur tableau et apporte une lecture claire de l’appareil au sein d’un ensemble de protection électrique. Le raccordement principal par vis permet une connexion franche et maîtrisée des conducteurs, adaptée aux usages courants en câblage d’armoire.

Format compact pour intégration en coffret et tableau électrique

Avec des dimensions de 45 mm de largeur, 89 mm de hauteur et 78,2 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les tableaux, coffrets et ensembles de distribution où l’espace disponible doit être optimisé. Son indice de protection IP20 correspond à un usage en enveloppe, avec une conception pensée pour une implantation propre sur départ moteur. Sa puissance dissipée de 2,5 W reste également cohérente avec les contraintes d’intégration dans des ensembles compacts.

Une solution précise pour les départs moteur de la gamme TeSys Deca

Issu de la gamme TeSys Deca, ce disjoncteur moteur répond aux besoins des professionnels recherchant une protection dédiée aux petits moteurs avec réglage fin, commande locale et protection intégrée contre surcharge et court-circuit. Pour l’acheteur, c’est un choix particulièrement adapté lorsqu’il faut sécuriser un moteur de très faible intensité avec un appareil 3 pôles compact, lisible et simple à mettre en œuvre dans un environnement de distribution et de commande électrique.
