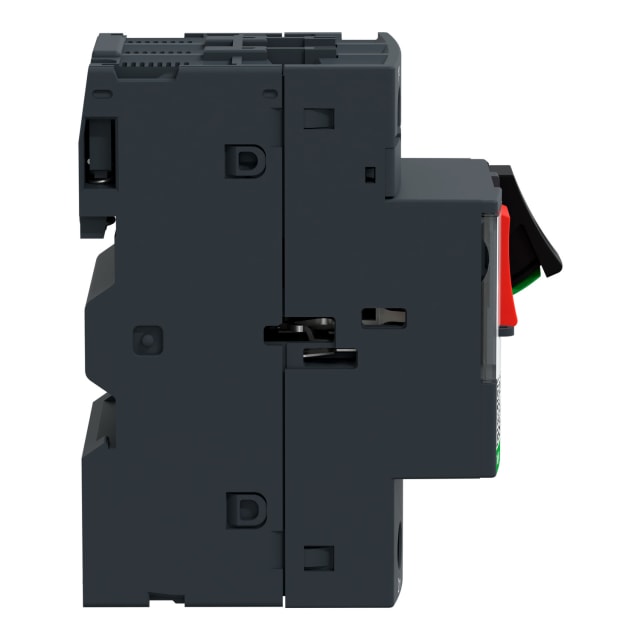

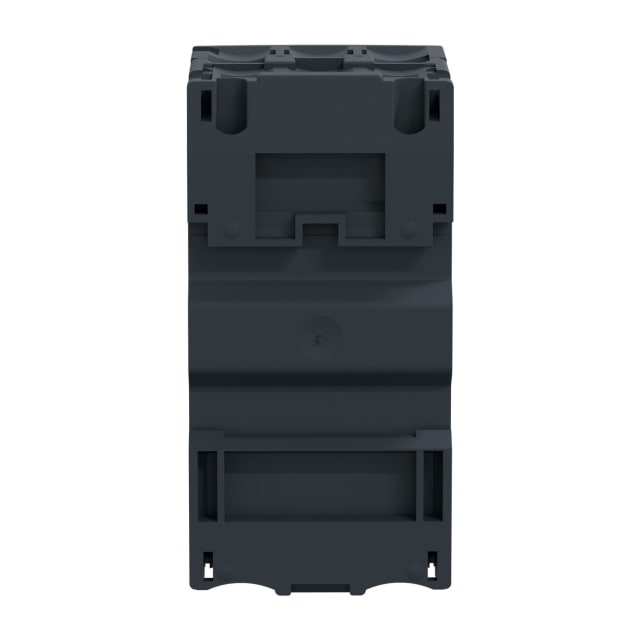

Disjoncteur moteur magnéto-thermique 0,4-0,63A GV2ME04

Disjoncteur moteur magnéto-thermique conçu pour les petits moteurs triphasés

Le GV2ME04 est un disjoncteur moteur magnéto-thermique 3 pôles destiné à la commande manuelle et à la protection des moteurs de faible puissance. Il convient particulièrement aux applications en triphasé nécessitant un réglage précis entre 0,4 et 0,63 A, avec une puissance de service indicative jusqu’à 0,18 kW sous AC-3 à 400 V. Son format compact facilite son intégration dans les tableaux et ensembles de protection moteur sans surdimensionner l’installation.

Protection thermique réglable et déclenchement magnétique contre les défauts

Ce modèle associe une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits. La plage de réglage surcharge de 0,4 à 0,63 A permet d’ajuster le calibre au plus près du courant nominal du moteur afin de limiter les échauffements anormaux. Le déclencheur de court-circuit non différé est donné pour 8 A, avec une capacité de coupure Icu atteignant 100 kA à 400 V en courant alternatif, ce qui en fait une solution adaptée aux circuits où la tenue au défaut doit rester élevée.

Protection moteur 3 pôles sensible aux chutes de phase

Le GV2ME04 est conçu pour la protection des moteurs triphasés avec détection des défauts liés aux chutes de phase. Cette caractéristique est importante pour préserver le moteur contre les déséquilibres d’alimentation pouvant entraîner une surintensité sur les enroulements restants. En pratique, il contribue à sécuriser le départ moteur dans les armoires de commande, machines compactes, convoyeurs, petits automatismes et applications industrielles légères.

Commande par boutons-poussoirs pour une exploitation simple en façade

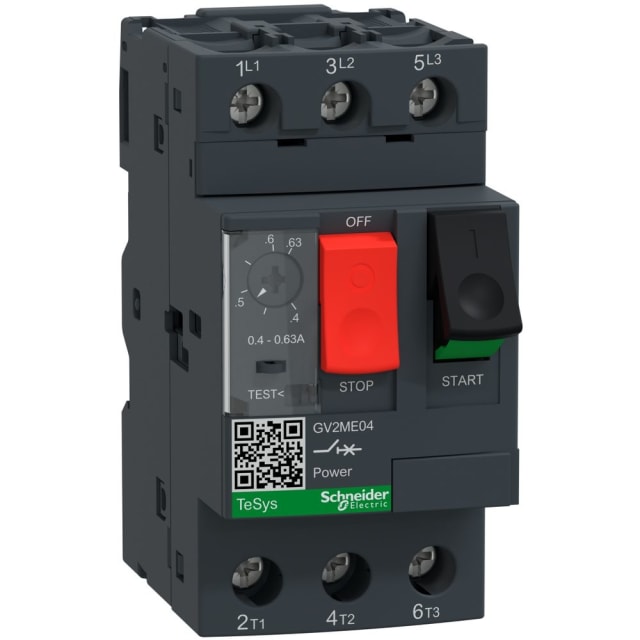

L’appareil intègre une commande en façade par contact à poussoir, pratique pour les opérations de mise en marche et d’arrêt directement sur le disjoncteur moteur. Cette configuration est appréciée dans les coffrets et tableaux où l’on recherche une lecture immédiate de l’état de l’appareil et une action rapide en exploitation ou en maintenance. Le produit est livré en appareil complet dans son boîtier, prêt à être intégré dans une architecture de protection moteur cohérente.

Raccordement à vis pour un câblage propre et maîtrisé

Le raccordement principal s’effectue par bornes à vis, une solution recherchée pour obtenir un serrage net et stable dans le temps lors du câblage des départs moteur. Cette technologie facilite l’intégration dans les armoires électriques et permet une mise en œuvre claire sur les arrivées et départs de puissance. Avec ses dimensions de 45 mm de largeur, 89 mm de hauteur et 78,2 mm de profondeur, ce disjoncteur moteur TeSys Deca s’insère facilement dans de nombreux ensembles de distribution et de commande.

Large plage de tension de service pour l’intégration en commande moteur

Avec une tension de service nominale de 230 à 690 V, ce disjoncteur moteur peut être utilisé sur différentes architectures d’alimentation en restant centré sur la protection des petits moteurs. Sa puissance dissipée de 2,5 W reste compatible avec les contraintes d’intégration habituelles dans les enveloppes et coffrets correctement dimensionnés. Le courant permanent assigné est de 0,63 A, en cohérence avec son usage sur moteurs de très faible calibre demandant une protection fine.

Un choix pertinent pour les tableaux de protection moteur compacts

Ce disjoncteur moteur de la série TeSys Deca répond aux besoins des intégrateurs, tableautiers et mainteneurs qui recherchent un appareil dédié aux faibles intensités, sans fonctions superflues. Il ne comporte pas de déclencheur à sous-tension intégré ni de commutateur auxiliaire intégré, ce qui permet de conserver une configuration simple lorsque seule la protection moteur de base est recherchée. Son indice de protection IP20 le destine à une installation dans un tableau, un coffret ou une enveloppe adaptée. Pour un départ moteur de 0,4 à 0,63 A nécessitant une protection magnéto-thermique précise, c’est une solution claire et bien ciblée.
