Disjoncteur moteur magnéto-thermique 3P 2,5-4A GV2P08

Protection magnéto-thermique dédiée aux moteurs triphasés

Le disjoncteur moteur magnéto-thermique 3P 2,5-4A GV2P08 est conçu pour la protection et la commande manuelle des moteurs triphasés. Son déclenchement thermo-magnétique associe une protection contre les surcharges réglables de 2,5 à 4 A et une protection instantanée contre les courts-circuits. Cette configuration permet d’adapter précisément le seuil thermique au courant du moteur tout en sécurisant efficacement le départ moteur.

Réglage précis pour les petites puissances en AC-3

Ce modèle convient particulièrement aux applications moteur de petite puissance, avec une puissance de service de 0,75 kW sous 230 V en AC-3 et 1,1 kW sous 400 V en AC-3. Le réglage de surcharge 2,5-4 A facilite l’ajustement au calibre du moteur à protéger, ce qui aide à limiter les déclenchements inadaptés et à maintenir une protection cohérente avec les besoins réels de l’installation.

Bonne tenue au court-circuit pour les tableaux de distribution

Le GV2P08 intègre un déclencheur magnétique non différé avec un seuil de déclenchement à 51 A. Sa capacité de coupure assignée atteint 100 kA à 400 V en courant alternatif, ce qui en fait une solution adaptée aux environnements où un fort niveau de court-circuit doit être pris en compte dans le choix des protections. Il trouve ainsi naturellement sa place dans les tableaux électriques et les ensembles de distribution dédiés au pilotage des moteurs.

Format compact et commande frontale simple à exploiter

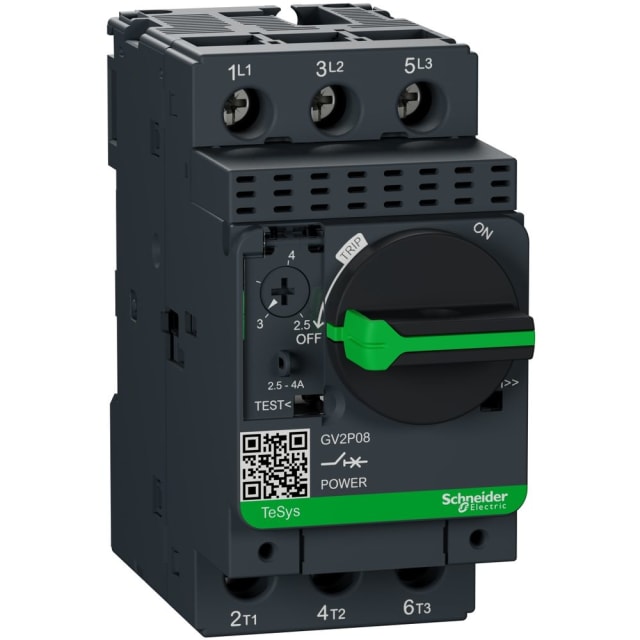

Avec un encombrement de 44,5 mm de largeur, 89 mm de hauteur et 97 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les coffrets et armoires où l’espace est compté. Son appareil complet en boîtier avec commande par bouton rotatif offre une manœuvre directe, lisible et pratique pour les opérations de mise en service, d’arrêt et d’isolement fonctionnel du départ moteur.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par vis permet une connexion simple et rigoureuse des conducteurs. Ce type de connexion est apprécié dans les installations tertiaires et industrielles pour la tenue mécanique du câblage et pour la clarté du montage dans le tableau. Sur un départ moteur, cela contribue à obtenir une intégration propre, facile à repérer et adaptée aux interventions de maintenance.

Protection thermique intégrée et sensibilité à la perte de phase

Le GV2P08 dispose d’une protection thermique intégrée et il est sensible aux chutes de phase. Ce point est particulièrement important sur les moteurs triphasés, car une perte de phase peut entraîner un échauffement anormal et une dégradation rapide de l’équipement. En réunissant protection surcharge, protection court-circuit et détection des défauts liés à l’alimentation, ce disjoncteur moteur répond aux besoins essentiels d’un départ moteur compact.

Adapté aux montages techniques exigeant tension élevée et faible dissipation

Sa tension de service nominale atteint 690 V, ce qui permet son intégration dans des architectures moteur nécessitant une large compatibilité de tension. Sa puissance dissipée de 2,5 W reste contenue, un avantage utile pour les coffrets où l’échauffement interne doit être maîtrisé. Son indice de protection IP20 convient à une installation à l’intérieur d’une enveloppe ou d’un tableau approprié.

Un choix pertinent pour les départs moteurs en série TeSys Deca

Issu de la série TeSys Deca, frame 2, ce disjoncteur moteur 3 pôles est particulièrement adapté aux monteurs, tableautiers et mainteneurs qui recherchent une protection moteur compacte, réglable et claire à intégrer. Pour un départ moteur nécessitant un calibre de 2,5 à 4 A, une commande rotative en façade et une protection magnéto-thermique complète, le GV2P08 constitue une solution efficace pour sécuriser l’alimentation du moteur et structurer proprement la distribution électrique associée.
