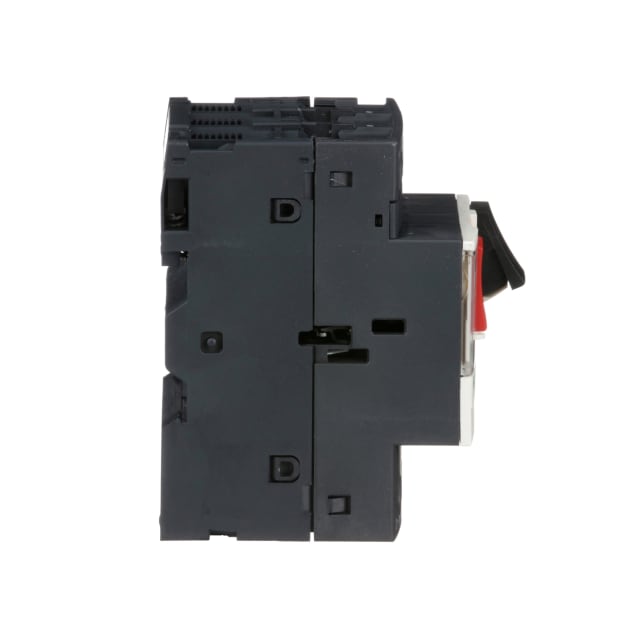

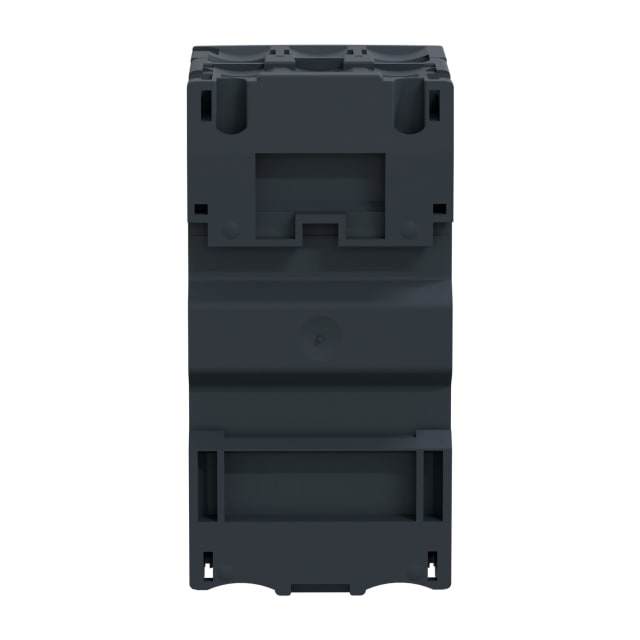

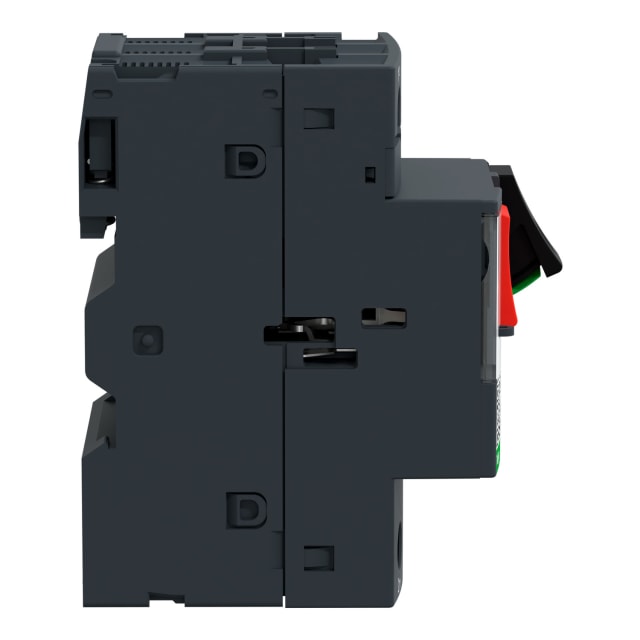

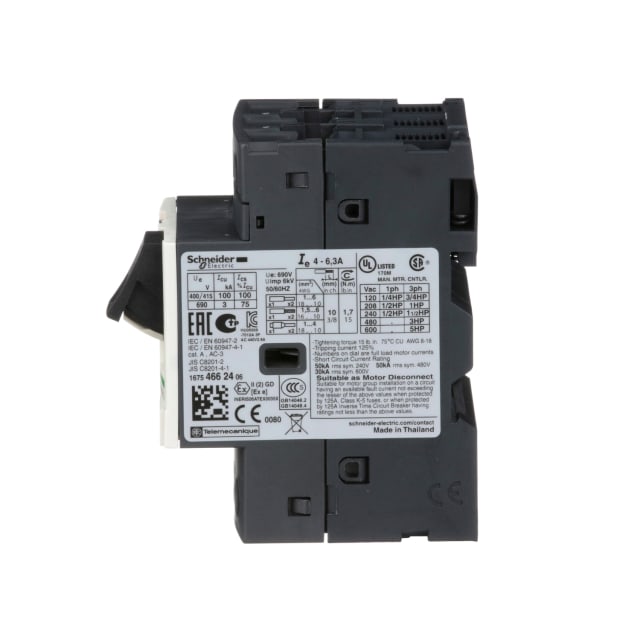

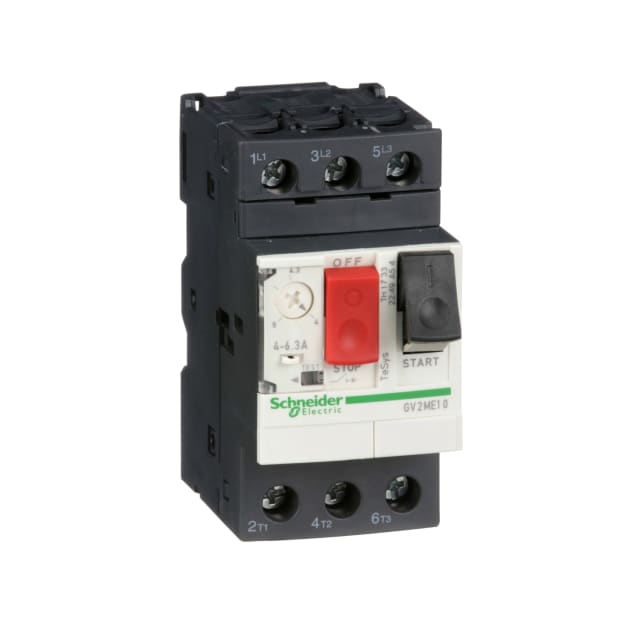

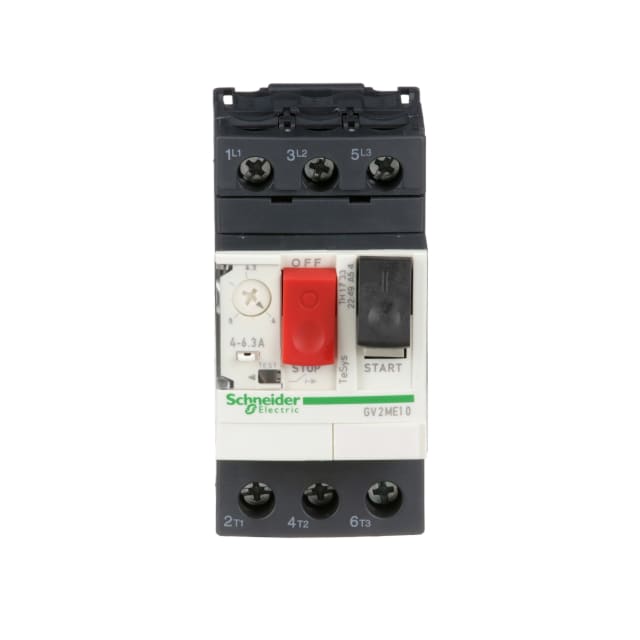

Disjoncteur moteur magnéto-thermique 4-6,3A GV2ME10
Disjoncteur moteur Schneider TeSys Deca GV2ME10, réglable de 4 à 6,3 A, avec protection thermo-magnétique pour moteurs triphasés jusqu’à 2,2 kW à 400 V. Compact, fiable et raccordement à vis.
74.46€ HTVA
42 en stock
42 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 74.46€ | 0% |
| 3-5 | 72.97€ | 2% |
| 6-10 | 72.23€ | 3% |
| 11+ | 71.48€ | 4% |
| Référence | Produit | Zone de réglage surcharge | Puissance de service de mesure AC-3, 400V | Technique de déclenchement | Type de raccordement du câble principal | Courant permanent de mesure lu | Exécution de l'élément de commande | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|---|---|---|
| 0399088 |
Réf. 0399088
Disjoncteur moteur magnéto-thermique 4-6,3A GV2ME10
Modèle sélectionné
|
4...6.3 A | 2,2 kW | Thermo-magnétique | raccordement à vis | 6,3 A | contact à poussoir | En stock | 74.46€ HTVA par 1 pièce En stock |
| 0113827 |
Réf. 0113827
Disjoncteur moteur magnétique 2,5A triphasé GV2L07
|
— | 0,75 kW | magnétique | raccordement à vis | 2,5 A | bouton rotatif | En stock | 82.80€ HTVA par 1 pièce En stock |
| 0113828 |
Réf. 0113828
Disjoncteur moteur magnétique 3P 4A GV2L08
|
— | 1,5 kW | magnétique | raccordement à vis | 4 A | bouton rotatif | En stock | 82.80€ HTVA par 1 pièce En stock |
| 0113829 |
Réf. 0113829
Disjoncteur moteur magnétique triphasé 6,3A 3P GV2L10
|
— | 2,2 kW | magnétique | raccordement à vis | 6,3 A | bouton rotatif | En stock | 82.80€ HTVA par 1 pièce En stock |
| 0113830 |
Réf. 0113830
Disjoncteur moteur magnétique 10A 3 pôles GV2L14
|
— | 4 kW | magnétique | raccordement à vis | 10 A | bouton rotatif | En stock | 96.02€ HTVA par 1 pièce En stock |
| 0113831 |
Réf. 0113831
Disjoncteur moteur magnétique triphasé 14A 3P GV2L16
|
— | 5,5 kW | magnétique | raccordement à vis | 14 A | bouton rotatif | En stock | 98.18€ HTVA par 1 pièce En stock |
| 0113832 |
Réf. 0113832
Disjoncteur moteur magnétique 18A 3 pôles GV2L20
|
— | 7,5 kW | magnétique | raccordement à vis | 18 A | bouton rotatif | En stock | 106.50€ HTVA par 1 pièce En stock |
| 0113833 |
Réf. 0113833
Disjoncteur moteur magnétique triphasé 25A 3P GV2L22
|
— | 11 kW | magnétique | raccordement à vis | 25 A | bouton rotatif | En stock | 132.46€ HTVA par 1 pièce En stock |
| 0113856 |
Réf. 0113856
Disjoncteur moteur magnéto-thermique 3P 0,4-0,63A GV2P04
|
0.4...0.63 A | 0,18 kW | Thermo-magnétique | raccordement à vis | 0,63 A | bouton rotatif | En stock | 96.88€ HTVA par 1 pièce En stock |
| 0113857 |
Réf. 0113857
Disjoncteur moteur triphasé magnéto-thermique 0,63-1A GV2P05
|
0.63...1 A | 0,25 kW | Thermo-magnétique | raccordement à vis | 1 A | bouton rotatif | En stock | 100.75€ HTVA par 1 pièce En stock |
| 0113858 |
Réf. 0113858
Disjoncteur moteur magnéto-thermique 1-1,6A 3P GV2P06
|
1...1.6 A | 0,55 kW | Thermo-magnétique | raccordement à vis | 1,6 A | bouton rotatif | En stock | 100.75€ HTVA par 1 pièce En stock |
| 0113859 |
Réf. 0113859
Disjoncteur moteur magnéto-thermique 3P 1,6-2,5A GV2P07
|
1.6...2.5 A | 0,75 kW | Thermo-magnétique | raccordement à vis | 2,5 A | bouton rotatif | En stock | 96.88€ HTVA par 1 pièce En stock |
| 0113860 |
Réf. 0113860
Disjoncteur moteur magnéto-thermique 3P 2,5-4A GV2P08
|
2.5...4 A | 1,1 kW | Thermo-magnétique | raccordement à vis | 4 A | bouton rotatif | En stock | 96.88€ HTVA par 1 pièce En stock |
| 0113861 |
Réf. 0113861
Disjoncteur moteur magnéto-thermique 4-6,3A 3P GV2P10
|
4...6.3 A | 2,2 kW | Thermo-magnétique | raccordement à vis | 6,3 A | bouton rotatif | En stock | 96.88€ HTVA par 1 pièce En stock |
| 0113862 |
Réf. 0113862
Disjoncteur moteur magnéto-thermique 6-10A 3 pôles GV2P14
|
6...10 A | 3 kW | Thermo-magnétique | raccordement à vis | 10 A | bouton rotatif | En stock | 111.07€ HTVA par 1 pièce En stock |
| 0113863 |
Réf. 0113863
Disjoncteur moteur magnéto-thermique 3P 9-14A GV2P16
|
9...14 A | 5,5 kW | Thermo-magnétique | raccordement à vis | 14 A | bouton rotatif | En stock | 115.48€ HTVA par 1 pièce En stock |
| 0113864 |
Réf. 0113864
Disjoncteur moteur magnéto-thermique 13-18A 3P GV2P20
|
13...18 A | 7,5 kW | Thermo-magnétique | raccordement à vis | 18 A | bouton rotatif | Sur commande | 115.76€ HTVA par 1 pièce Sur commande |
| 0113865 |
Réf. 0113865
Disjoncteur moteur magnéto-thermique 17-23 A GV2P21
|
17...23 A | 9 kW | Thermo-magnétique | raccordement à vis | 23 A | bouton rotatif | En stock | 133.61€ HTVA par 1 pièce En stock |
| 0113866 |
Réf. 0113866
Disjoncteur moteur magnétothermique 20-25A 3P GV2P22
|
20...25 A | 11 kW | Thermo-magnétique | raccordement à vis | 25 A | bouton rotatif | En stock | 156.59€ HTVA par 1 pièce En stock |
| 0139305 |
Réf. 0139305
Disjoncteur moteur magnéto-thermique 2,5-4A 3P GV2RT08
|
2.5...4 A | 1,5 kW | Thermo-magnétique | raccordement à vis | 4 A | culbuteur | En stock | 76.68€ HTVA par 1 pièce En stock |
| 0186335 |
Réf. 0186335
Disjoncteur moteur magnéto-thermique 1-1,6A 3P GV2RT06
|
1...1.6 A | 0,55 kW | Thermo-magnétique | raccordement à vis | 1,6 A | culbuteur | En stock | 76.68€ HTVA par 1 pièce En stock |
| 0186355 |
Réf. 0186355
Disjoncteur moteur magnéto-thermique 3P 6-10A GV2RT14
|
6...10 A | 4 kW | Thermo-magnétique | raccordement à vis | 10 A | culbuteur | En stock | 92.35€ HTVA par 1 pièce En stock |
| 0269422 |
Réf. 0269422
Disjoncteur moteur magnéto-thermique 3P 0,63-1A GV2RT05
|
0.63...1 A | 0,37 kW | Thermo-magnétique | raccordement à vis | 1 A | culbuteur | En stock | 76.68€ HTVA par 1 pièce En stock |
| 0271007 |
Réf. 0271007
Disjoncteur moteur magnéto-thermique 0,4-0,63A GV2RT04
|
0.4...0.63 A | 0,18 kW | Thermo-magnétique | raccordement à vis | 0,63 A | culbuteur | En stock | 75.25€ HTVA par 1 pièce En stock |
| 0276178 |
Réf. 0276178
Disjoncteur moteur magnéto-thermique 4 à 6,3 A GV2RT10
|
4...6.3 A | 2,2 kW | Thermo-magnétique | raccordement à vis | 6,3 A | culbuteur | En stock | 79.74€ HTVA par 1 pièce En stock |
| 0279408 |
Réf. 0279408
Disjoncteur moteur magnéto-thermique 3P 1,6-2,5A GV2RT07
|
1.6...2.5 A | 0,75 kW | Thermo-magnétique | raccordement à vis | 2,5 A | culbuteur | En stock | 76.68€ HTVA par 1 pièce En stock |
| 0312836 |
Réf. 0312836
Disjoncteur moteur magnéto-thermique 0,25-0,4 A GV2RT03
|
0.25...0.4 A | 0,09 kW | Thermo-magnétique | raccordement à vis | 0,4 A | culbuteur | En stock | 77.13€ HTVA par 1 pièce En stock |
| 0323478 |
Réf. 0323478
Disjoncteur moteur magnétique 18 A 3 pôles GV2LE20
|
— | 7,5 kW | magnétique | raccordement à vis | 18 A | culbuteur | En stock | 87.11€ HTVA par 1 pièce En stock |
| 0399075 |
Réf. 0399075
Disjoncteur moteur magnétothermique 3P 0,1-0,16A GV2ME01
|
0.1...0.16 A | 0,037 kW | Thermo-magnétique | raccordement à vis | 0,16 A | contact à poussoir | En stock | 70.59€ HTVA par 1 pièce En stock |
| 0399079 |
Réf. 0399079
Disjoncteur moteur magnéto-thermique 0,16-0,25A GV2ME02
|
0.16...0.25 A | 0,06 kW | Thermo-magnétique | raccordement à vis | 0,25 A | contact à poussoir | En stock | 70.59€ HTVA par 1 pièce En stock |
| 0399080 |
Réf. 0399080
Disjoncteur moteur magnéto-thermique 0,25-0,4 A GV2ME03
|
0.25...0.4 A | 0,09 kW | Thermo-magnétique | raccordement à vis | 0,4 A | contact à poussoir | En stock | 67.88€ HTVA par 1 pièce En stock |
| 0399081 |
Réf. 0399081
Disjoncteur moteur magnéto-thermique 0,4-0,63A GV2ME04
|
0.4...0.63 A | 0,18 kW | Thermo-magnétique | raccordement à vis | 0,63 A | contact à poussoir | En stock | 67.88€ HTVA par 1 pièce En stock |
| 0399082 |
Réf. 0399082
Disjoncteur moteur magnéto-thermique 0,63-1A 3P GV2ME05
|
0.63...1 A | 0,25 kW | Thermo-magnétique | raccordement à vis | 1 A | contact à poussoir | En stock | 70.59€ HTVA par 1 pièce En stock |
| 0399083 |
Réf. 0399083
Disjoncteur moteur magnétothermique 1-1,6A GV2ME06
|
1...1.6 A | 0,55 kW | Thermo-magnétique | raccordement à vis | 1,6 A | contact à poussoir | En stock | 69.33€ HTVA par 1 pièce En stock |
| 0399086 |
Réf. 0399086
Disjoncteur moteur magnéto-thermique 1,6-2,5A GV2ME07
|
1.6...2.5 A | 0,75 kW | Thermo-magnétique | raccordement à vis | 2,5 A | contact à poussoir | En stock | 74.46€ HTVA par 1 pièce En stock |
| 0399087 |
Réf. 0399087
Disjoncteur moteur magnétothermique 2,5-4A GV2ME08
|
2.5...4 A | 1,5 kW | Thermo-magnétique | raccordement à vis | 4 A | contact à poussoir | En stock | 74.46€ HTVA par 1 pièce En stock |
| 0399090 |
Réf. 0399090
Disjoncteur moteur magnétothermique 6-10A GV2ME14
|
6...10 A | 4 kW | Thermo-magnétique | raccordement à vis | 10 A | contact à poussoir | En stock | 82.57€ HTVA par 1 pièce En stock |
| 0399092 |
Réf. 0399092
Disjoncteur moteur magnétothermique 9-14A GV2ME16
|
9...14 A | 5,5 kW | Thermo-magnétique | raccordement à vis | 14 A | contact à poussoir | En stock | 87.36€ HTVA par 1 pièce En stock |
| 0399095 |
Réf. 0399095
Disjoncteur moteur magnéto-thermique 13-18A 3P GV2ME20
|
13...18 A | 7,5 kW | Thermo-magnétique | raccordement à vis | 18 A | contact à poussoir | En stock | 88.17€ HTVA par 1 pièce En stock |
| 0399096 |
Réf. 0399096
Disjoncteur moteur magnéto-thermique 17-23A 3P GV2ME21
|
17...23 A | 9 kW | Thermo-magnétique | raccordement à vis | 23 A | contact à poussoir | En stock | 94.80€ HTVA par 1 pièce En stock |
| 0399098 |
Réf. 0399098
Disjoncteur moteur magnétothermique 3P 20-25A GV2ME22
|
20...25 A | 11 kW | Thermo-magnétique | raccordement à vis | 25 A | contact à poussoir | En stock | 114.32€ HTVA par 1 pièce En stock |
| 0399100 |
Réf. 0399100
Disjoncteur moteur magnétothermique triphasé 24-32A GV2ME32
|
24...32 A | 15 kW | Thermo-magnétique | raccordement à vis | 32 A | contact à poussoir | En stock | 139.19€ HTVA par 1 pièce En stock |
| 3357074 |
Réf. 3357074
Disjoncteur moteur magnéto-thermique 3 pôles 2,5-4A GV2ME083
|
2.5...4 A | 1,5 kW | Thermo-magnétique | raccordement à ressort à cage | 4 A | contact à poussoir | Rupture de stock | 78.07€ HTVA par pièce Rupture de stock |
| 3373777 |
Réf. 3373777
Disjoncteur moteur magnéto-thermique 3 pôles 24-32A GV2P32
|
24...32 A | 15 kW | Thermo-magnétique | raccordement à vis | 32 A | bouton rotatif | En stock | 246.69€ HTVA par 1 pièce En stock |
| 3393693 |
Réf. 3393693
Disjoncteur moteur magnéto-thermique 0,63-1A 3P GV2ME053
|
0.63...1 A | 0,37 kW | Thermo-magnétique | raccordement à ressort à cage | 1 A | contact à poussoir | Indisponible | Indisponible par 1 pièce Indisponible |
| 3393695 |
Réf. 3393695
Disjoncteur moteur magnéto-thermique 3P 1,6-2,5 A GV2ME073
|
1.6...2.5 A | 0,75 kW | Thermo-magnétique | raccordement à ressort à cage | 2,5 A | contact à poussoir | Sur commande | 78.07€ HTVA par 1 pièce Sur commande |
| 3840037 |
Réf. 3840037
Disjoncteur moteur triphasé 32A 3 pôles GV3P32
|
23...32 A | 15 kW | Thermo-magnétique | raccordement à vis | 32 A | bouton rotatif | En stock | 204.32€ HTVA par 1 pièce En stock |
| 3855764 |
Réf. 3855764
Disjoncteur moteur thermomagnétique 25A GV3P25
|
17...25 A | 11 kW | Thermo-magnétique | raccordement à vis | 25 A | bouton rotatif | Sur commande | 171.60€ HTVA par 1 pièce Sur commande |
| 3857346 |
Réf. 3857346
Disjoncteur magnétique moteur triphasé 40A GV3L40
|
— | 18,5 kW | magnétique | raccordement à vis | 40 A | bouton rotatif | En stock | 184.04€ HTVA par 1 pièce En stock |
| 3857347 |
Réf. 3857347
Disjoncteur moteur magnétique triphasé 50A GV3L50
|
— | 22 kW | magnétique | raccordement à vis | 50 A | bouton rotatif | En stock | 196.96€ HTVA par 1 pièce En stock |
| 3857348 |
Réf. 3857348
Disjoncteur moteur magnétique triphasé 65A GV3L65
|
— | 30 kW | magnétique | raccordement à vis | 65 A | bouton rotatif | En stock | 210.85€ HTVA par 1 pièce En stock |
| 3933735 |
Réf. 3933735
Disjoncteur moteur triphasé 30-40A 3 pôles GV3P406
|
30...40 A | 18,5 kW | Thermo-magnétique | autre | 40 A | bouton rotatif | En stock | 230.69€ HTVA par 1 pièce En stock |
| 4164398 |
Réf. 4164398
Disjoncteur moteur thermomagnétique 3P 37-50A GV3P506
|
37...50 A | 22 kW | Thermo-magnétique | autre | 50 A | bouton rotatif | Rupture de stock | 227.36€ HTVA par pièce Rupture de stock |
| 5797406 |
Réf. 5797406
Disjoncteur moteur magnétothermique 70-80A 50kA GV3P80
|
70...80 A | 45 kW | Thermo-magnétique | raccordement à vis | 80 A | bouton rotatif | Sur commande | 295.33€ HTVA par 1 pièce Sur commande |
Protection fiable pour moteur triphasé
Le Schneider Automation GV2ME10 est un disjoncteur moteur magnéto-thermique conçu pour assurer la protection des moteurs triphasés dans les installations industrielles, tertiaires et techniques. Avec sa plage de réglage de 4 à 6,3 A, il permet d’adapter précisément la protection au courant nominal du moteur, afin de limiter les risques liés aux surcharges et aux courts-circuits.
Issu de la gamme TeSys Deca – frame 2, ce modèle combine compacité, simplicité de mise en œuvre et sécurité d’exploitation. Il convient particulièrement aux applications où la fiabilité de la protection moteur est essentielle, que ce soit dans une armoire électrique, un tableau de distribution ou un ensemble de commande machine.
Les atouts du GV2ME10
Protection thermo-magnétique : protection contre les surcharges via l’élément thermique et contre les courts-circuits via le déclenchement magnétique. Réglage de surcharge 4…6,3 A : permet d’ajuster la protection au moteur réellement installé. 3 pôles : adapté à la protection des moteurs triphasés. Pouvoir de coupure élevé : Icu 100 kA à 400 V AC, pour une tenue adaptée aux réseaux exigeants. Commande par bouton-poussoir : utilisation simple pour la marche et l’arrêt. Format compact : largeur 45 mm, idéal pour les coffrets et armoires où l’encombrement est un critère important. Raccordement à vis : connexion classique, fiable et pratique à l’installation.
Caractéristiques techniques essentielles
Référence fabricant : GV2ME10 Référence commerciale : 0399088 EAN / identifiant global : 3389110343113 Courant permanent de mesure : 6,3 A Plage de réglage surcharge : 4 à 6,3 A Technique de déclenchement : thermo-magnétique Nombre de pôles : 3 Tension de service nominale : 230 à 690 V Puissance de service AC-3 à 400 V : 2,2 kW Puissance de service AC-3 à 230 V : 1,1 kW Déclenchement magnétique non différé : 78 A Type d’appareil : appareil complet dans un boîtier Protection thermique : oui Sensible aux chutes de phase : oui Classe de protection : IP20 Dimensions : 45 mm de largeur, 89 mm de hauteur, 78,2 mm de profondeur Puissance dissipée : 2,5 W
Pour quels usages choisir ce disjoncteur moteur ?
Ce disjoncteur moteur est particulièrement adapté à la protection de petits moteurs triphasés dont le courant se situe dans la plage de 4 à 6,3 A. Il peut être utilisé dans de nombreuses applications de commande et de protection, dès lors qu’il faut combiner coupure, protection thermique et protection magnétique dans un même appareil.
Il trouve naturellement sa place dans les installations où l’on recherche un matériel robuste, compact et simple à régler. Sa conception en fait une solution pertinente pour les machines, pompes, ventilations, convoyeurs, équipements industriels légers et autres départs moteurs nécessitant une protection dédiée.
Pourquoi ce modèle est pertinent pour une installation électrique
Un disjoncteur moteur correctement dimensionné est essentiel pour préserver à la fois le moteur et l’installation. Le GV2ME10 permet de sécuriser le départ moteur en cas de surcharge prolongée ou de défaut franc, tout en facilitant l’exploitation quotidienne grâce à sa commande intégrée.
La présence d’une protection thermique et d’un déclenchement magnétique limite les risques de détérioration des enroulements, de mise en défaut de la machine et d’échauffement anormal. Le réglage de courant permet d’adapter l’appareil au moteur utilisé, ce qui contribue à une protection plus juste et plus efficace.
Points de vigilance avant achat
Vérifier que le courant nominal du moteur est bien compris dans la plage 4 à 6,3 A . Confirmer que l’application concerne bien un moteur triphasé . Contrôler la puissance moteur et la tension de service afin de rester cohérent avec les caractéristiques de l’installation. Prévoir un montage compatible avec les dimensions du produit et l’accessibilité du bouton-poussoir. Respecter les règles de câblage et de protection du tableau lors de l’installation.
Un choix sûr pour les tableaux, protections et départs moteurs
Le Schneider Automation GV2ME10 est une solution de protection moteur pensée pour les professionnels et les installations exigeantes. Sa gamme de réglage, sa compacité et ses performances en font un choix fiable pour équiper un tableau électrique ou un coffret de commande avec un appareil reconnu pour sa simplicité et sa robustesse.
Si vous recherchez un disjoncteur moteur 4-6,3 A pour protéger efficacement un moteur triphasé, ce modèle constitue une réponse sérieuse, précise et durable.
Documentation PDF
Caractéristiques techniques
| Zone de réglage surcharge | 4...6.3 A |
|---|---|
| Puissance de service de mesure AC-3, 400V | 2.2 kW |
| Domaine de réglage du déclencheur non différé de court-circuit | 78 A |
| Technique de déclenchement | Thermo-magnétique |
| Nombre de pôles | 3 |
| Type de raccordement du câble principal | raccordement à vis |
| Puissance de service de dimensionnement à AC-3, 230V | 1.1 kW |
| Commutateur auxiliaire intégré | non |
| Tension de service nominale de mesure | 230...690 V |
| Avec protection thermique | oui |
| Courant permanent de mesure lu | 6.3 A |
| Sensible aux chutes de phase | oui |
| Type d'appareil | Appareil complet dans un boîtier |
| Exécution de l'élément de commande | contact à poussoir |
| Classe de protection (IP) | IP20 |
| Largeur | 45 mm |
| Déclencheur à sous-tension intégré | non |
| Profondeur | 78.2 mm |
| Courant de déclenchement de court-circuit en valeur-limite de dimensionnement Icu 400V, courant alternatif | 100 kA |
| Hauteur | 89 mm |
| Puissance dissipée | 2.5 W |
| Poids avec emballage | 0,277 kg |
Produits de la même série que le produit consulté
Ce disjoncteur moteur peut-il assurer l’isolement et la coupure manuelle du moteur ?
Oui. Le GV2ME10 est un départ moteur compact qui combine commande manuelle, isolement manuel et protection contre les surcharges thermiques dans un seul appareil.
Peut-on l’installer directement dans un tableau électrique ?
Oui, il est conçu pour être monté dans un tableau ou une armoire de commande. Son format compact facilite l’intégration, à condition de respecter les règles de câblage, de fixation et de sécurité du constructeur.
Ce modèle est-il adapté à la protection d’un moteur triphasé ?
Oui. C’est un appareil 3 pôles destiné à la protection et à la commande de moteurs, ce qui en fait une solution adaptée aux moteurs triphasés compatibles avec sa plage de réglage.
Faut-il un accessoire supplémentaire pour le raccorder ?
Pour le câblage principal, le raccordement se fait par vis. En pratique, il faut surtout prévoir une mise en œuvre propre et un serrage conforme aux recommandations d’installation.
Le bouton de commande est-il manuel ou automatique ?
La commande se fait par poussoirs en façade. C’est donc un appareil simple à utiliser pour la mise en marche et l’arrêt, sans interface de commande complexe.
Convient-il à une installation où une perte de phase peut se produire ?
Oui, ce modèle est sensible aux chutes de phase, ce qui est pertinent pour la protection d’un moteur triphasé dans une installation industrielle ou tertiaire.
Notre équipe est là pour vous aider.
Avis clients
Vous devez être connecté pour publier un avis.

Avis
RéinitialiserIl n’y a pas encore d’avis.
