Disjoncteur moteur magnéto-thermique 0,16-0,25A GV2ME02

Protection magnéto-thermique dédiée aux petits moteurs triphasés

Le disjoncteur moteur magnéto-thermique GV2ME02 est conçu pour la protection et la commande manuelle de moteurs triphasés de très faible puissance. Sa plage de réglage thermique de 0,16 à 0,25 A permet d’ajuster précisément la protection au courant nominal du moteur afin de limiter les échauffements anormaux et de sécuriser le départ moteur au plus juste. Pour les applications en AC-3, il convient aux moteurs jusqu’à 0,06 kW sous 400 V et 0,037 kW sous 230 V.

Réglage précis de la surcharge pour une protection mieux adaptée

Grâce à son déclenchement thermo-magnétique, ce disjoncteur moteur associe une protection contre les surcharges prolongées et une réaction rapide en cas de défaut brutal. Le réglage de surcharge sur la plage 0,16-0,25 A apporte une sélection plus fine sur les petits moteurs, ventilateurs, automatismes compacts, entraînements légers et autres circuits où la précision du calibre est déterminante. La protection thermique intégrée évite d’ajouter un organe séparé dans de nombreuses configurations de coffret.

Déclenchement rapide en cas de court-circuit

Le GV2ME02 intègre un déclencheur magnétique non différé réglé à 2,4 A, soit un seuil adapté à la protection instantanée du moteur et de son circuit en cas de court-circuit. Sa capacité de coupure élevée, jusqu’à 100 kA sous 400 V en Icu, en fait une solution pertinente pour les tableaux de distribution et armoires de commande où le niveau de courant de défaut potentiel impose un appareil de protection dimensionné avec sérieux.

Format compact pour intégration en tableau et coffret

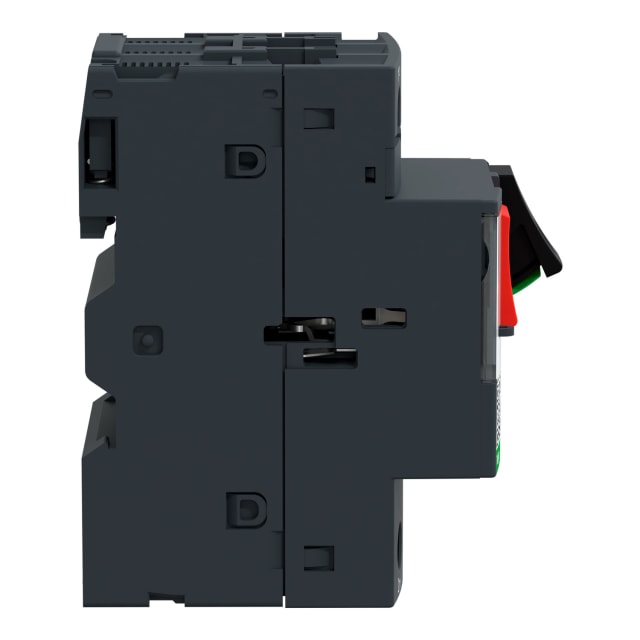

Avec un encombrement de 45 mm de large, 89 mm de haut et 78,2 mm de profondeur, ce disjoncteur moteur TeSys Deca s’intègre facilement dans les enveloppes et coffrets techniques où la place disponible doit être optimisée. Son exécution en appareil complet dans un boîtier simplifie l’intégration dans un départ moteur compact, tout en conservant une lecture claire de la fonction de protection au sein du tableau électrique.

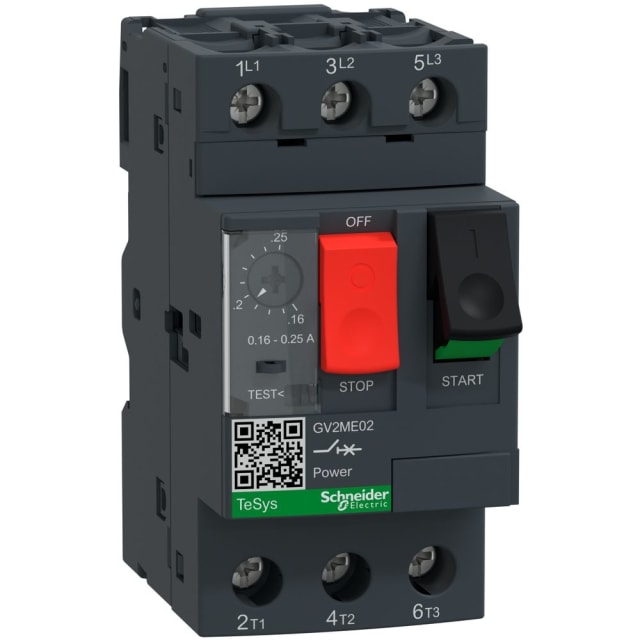

Commande par poussoirs et raccordement à vis pour un câblage maîtrisé

L’appareil est équipé d’une commande par contact à poussoir, pratique pour les manœuvres locales de mise en marche et d’arrêt du départ moteur. Le raccordement principal par vis facilite un serrage maîtrisé des conducteurs et une mise en œuvre propre en environnement d’armoire. Cette configuration est particulièrement appréciée sur les installations industrielles et tertiaires recherchant une connexion simple, directe et adaptée à la maintenance.

Conçu pour la protection des moteurs triphasés avec sensibilité à la perte de phase

Ce modèle 3 pôles est sensible aux chutes de phase, un point important pour la protection des moteurs triphasés contre les déséquilibres ou pertes d’alimentation pouvant provoquer une surchauffe rapide. Cette fonction contribue à mieux préserver le moteur dans les applications où la continuité de phase doit être surveillée par l’appareil de protection lui-même. Sa tension assignée de service atteint 690 V, ce qui laisse une large marge d’utilisation dans les ensembles de commande moteur compatibles.

Une solution technique cohérente pour les départs moteur de faible intensité

Le disjoncteur moteur GV2ME02 de la gamme TeSys Deca répond aux besoins des installateurs et tableautiers recherchant un appareil compact, lisible et bien calibré pour les très faibles intensités. L’absence de déclencheur à sous-tension intégré et de contact auxiliaire intégré permet de partir sur une base simple, dédiée à la fonction essentielle de protection moteur. Avec son indice de protection IP20 et sa puissance dissipée de 2,5 W, il s’intègre logiquement dans une architecture de protection électrique spécifique pour commande moteur en coffret ou tableau.
