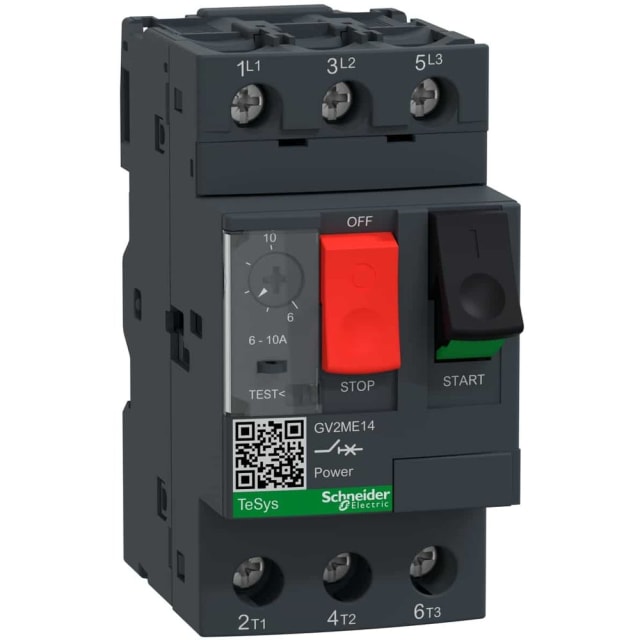

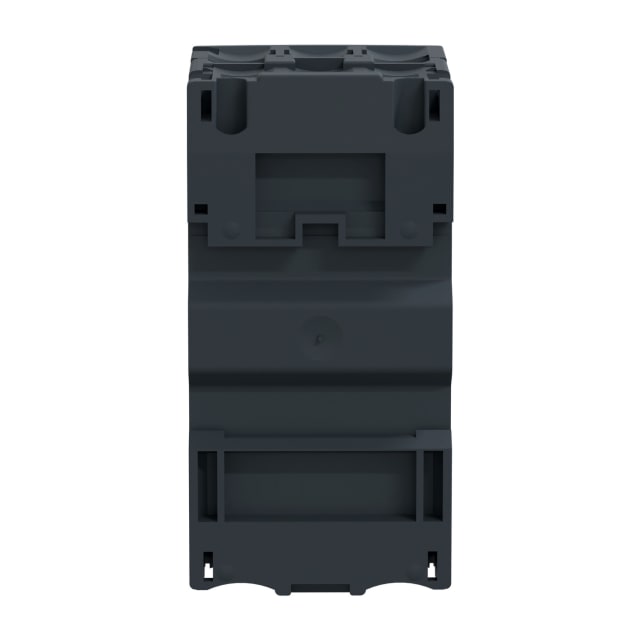

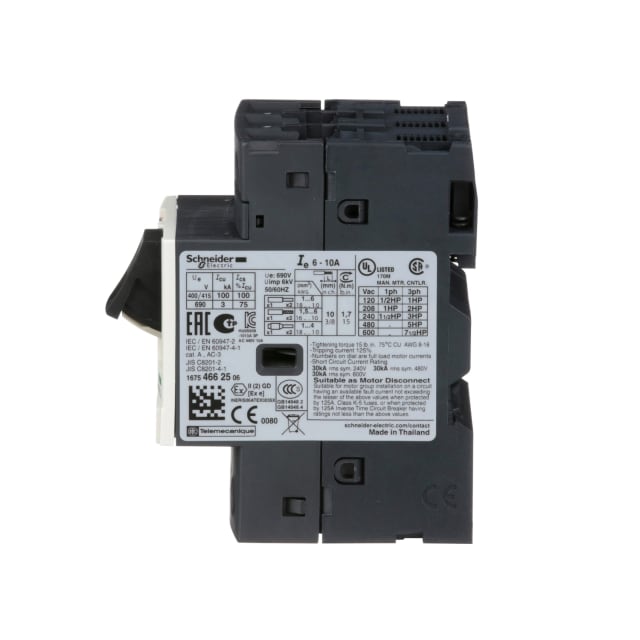

Disjoncteur moteur magnétothermique 6-10A GV2ME14

Disjoncteur moteur magnétothermique 6-10A pour protection et commande de moteurs triphasés

Le disjoncteur moteur magnétothermique GV2ME14 est conçu pour la commande manuelle et la protection des moteurs triphasés dans les installations industrielles et tertiaires. Ce modèle 3 pôles de la gamme TeSys Deca associe une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits dans un format compact. Il convient particulièrement aux départs moteurs nécessitant un réglage précis entre 6 et 10 A, avec une utilisation adaptée aux applications AC-3.

Réglage thermique 6 à 10 A pour adapter la protection au moteur

Sa zone de réglage de surcharge de 6 à 10 A permet d’ajuster la protection au courant nominal du moteur afin de limiter les déclenchements inadaptés tout en sécurisant l’installation. Cette configuration est bien adaptée aux motorisations triphasées de l’ordre de 2,2 kW à 230 V et jusqu’à 4 kW à 400 V en AC-3 selon les conditions d’utilisation. La sensibilité aux chutes de phase apporte un niveau de protection utile pour préserver le moteur en cas de déséquilibre ou de perte de phase.

Déclenchement thermo-magnétique pour surcharge et court-circuit

Le déclencheur thermo-magnétique intégré protège le moteur sur deux niveaux complémentaires. La fonction thermique gère les surcharges prolongées, tandis que la fonction magnétique assure un déclenchement rapide en cas de court-circuit. Le seuil de déclenchement magnétique est donné à 138 A, ce qui permet une réaction immédiate face aux défauts francs. Avec un pouvoir de coupure Icu pouvant atteindre 100 kA à 400 V en courant alternatif, ce disjoncteur moteur répond aux besoins des tableaux où le niveau de court-circuit exige une protection robuste.

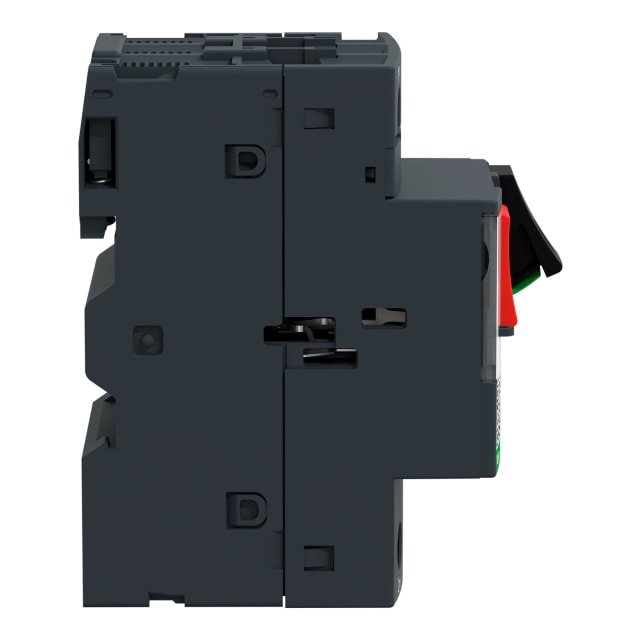

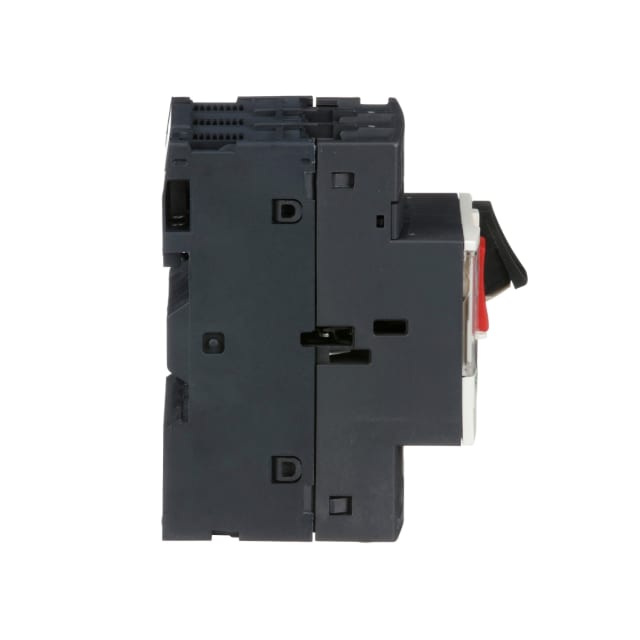

Format compact 3 pôles adapté aux tableaux et départs moteurs

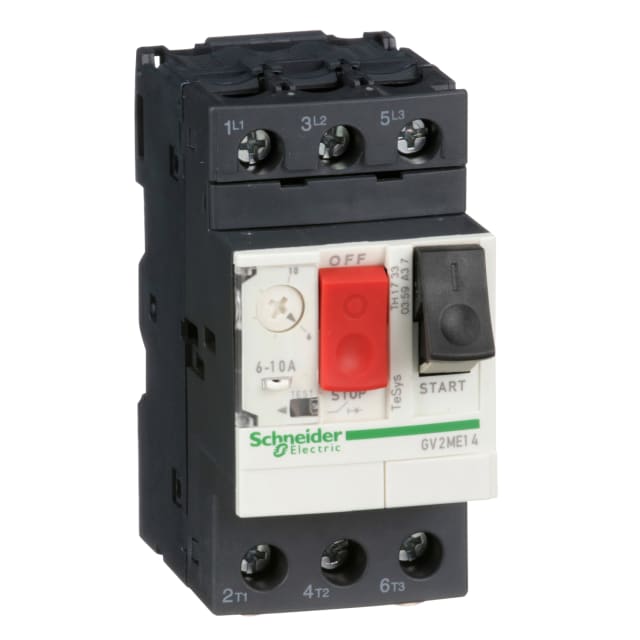

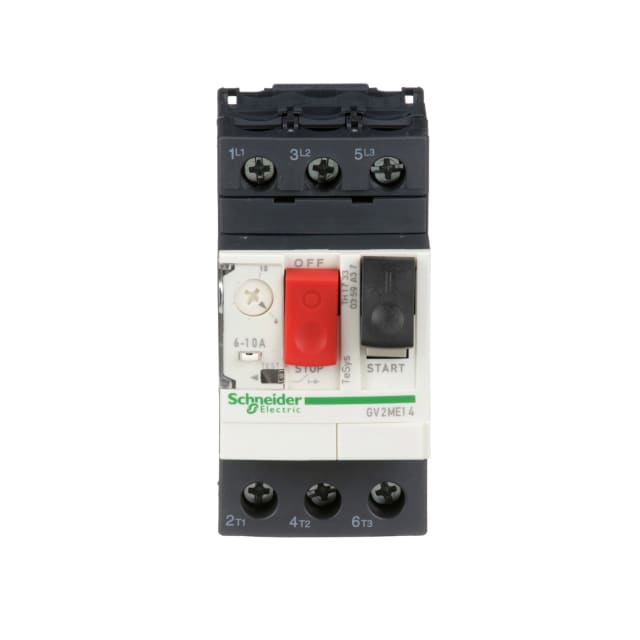

Avec ses dimensions de 45 mm de largeur, 89 mm de hauteur et 78,2 mm de profondeur, ce disjoncteur moteur trouve facilement sa place dans les coffrets et armoires électriques. Son format appareil complet dans un boîtier facilite l’intégration dans un départ moteur propre et lisible. La commande en façade par contact à poussoir permet une manœuvre simple pour les fonctions marche et arrêt, tout en conservant un encombrement réduit dans le tableau.

Raccordement à vis pour une connexion simple et maîtrisée

Le raccordement principal par vis convient aux câblages qui demandent un serrage direct et une mise en œuvre claire lors de l’installation ou de la maintenance. Cette technologie de connexion est appréciée pour les départs moteurs où la tenue des conducteurs et la lisibilité du câblage sont importantes. L’appareil dispose de 3 pôles et ne comporte pas de commutateur auxiliaire intégré ni de déclencheur à sous-tension intégré, ce qui permet de composer l’équipement au plus juste selon le besoin réel de l’installation.

Large plage de tension d’emploi pour intégration sur différentes installations

Le GV2ME14 est prévu pour une tension de service nominale étendue de 230 à 690 V. Cette plage lui permet d’être intégré sur de nombreuses architectures de distribution moteur sans multiplier les références. Sa puissance dissipée de 2,5 W reste adaptée à une implantation en coffret, en tenant compte des règles de conception thermique du tableau. Son indice de protection IP20 correspond à un usage en enveloppe ou armoire, dans un environnement où les parties actives doivent rester protégées par l’installation.

Un choix pertinent pour les départs moteurs de la gamme TeSys Deca

Issu de la série TeSys Deca frame 2, ce disjoncteur moteur répond aux besoins des intégrateurs, tableautiers et mainteneurs recherchant une protection moteur compacte avec réglage thermique, commande manuelle en façade et fort pouvoir de coupure. Il s’adapte aux applications de convoyage, machines, pompes, ventilation, petits ensembles de production et équipements techniques où la protection dédiée du moteur doit être à la fois précise, compacte et simple à intégrer dans un tableau de distribution ou de commande.
