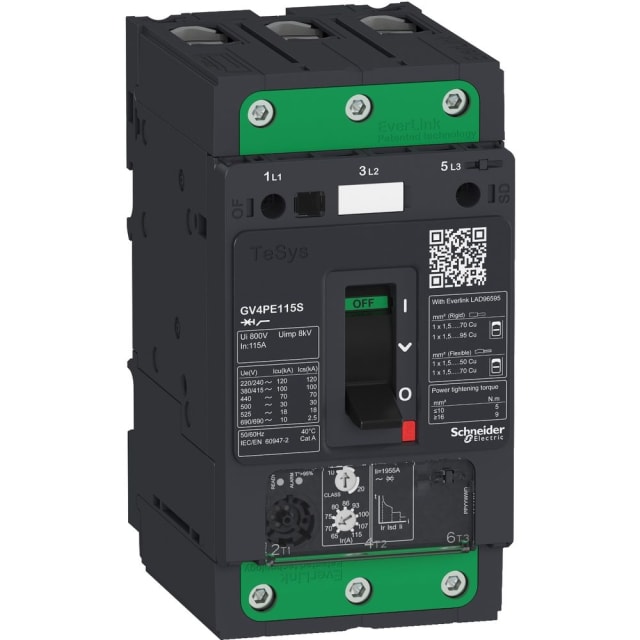

Disjoncteur moteur magnéto-thermique 115A 3P GV4PE115S

Disjoncteur moteur magnéto-thermique 115 A 3P pour protection moteur jusqu’à 55 kW

Ce disjoncteur moteur magnéto-thermique 3 pôles est conçu pour assurer la protection et la commande de moteurs triphasés dans les installations exigeantes. Avec un courant nominal jusqu’à 115 A, une plage de réglage surcharge de 65 à 115 A et une puissance de service AC-3 pouvant atteindre 55 kW à 400 V, il répond aux besoins des départs moteurs de forte intensité tout en conservant un format compact. Son exécution en appareil complet dans un boîtier facilite l’intégration dans les tableaux de distribution et les ensembles de commande.

Protection thermique et magnétique précise pour les départs moteurs

Ce modèle associe une protection thermique contre les surcharges et une protection magnétique contre les courts-circuits, avec une technique de déclenchement électronique apportant une grande précision de réglage. Le seuil de déclenchement instantané de court-circuit est donné à 1955 A, ce qui permet une réaction rapide en cas de défaut brutal. La sensibilité aux chutes de phase constitue un avantage important pour la protection des moteurs triphasés, en limitant les risques liés à un fonctionnement dégradé sur perte de phase.

Pouvoir de coupure élevé pour environnements industriels et tertiaires exigeants

Avec un pouvoir de coupure Icu de 100 kA à 400 V en courant alternatif, ce disjoncteur moteur est adapté aux installations où le niveau de court-circuit présumé impose une protection performante. Sa tension de service nominale de 690 V lui permet de s’intégrer dans des architectures électriques variées, tout en couvrant des applications de commande moteur nécessitant une tenue élevée. Ce positionnement en fait une solution pertinente pour les tableaux, armoires et départs de machines où la continuité d’exploitation impose des composants de protection adaptés aux fortes contraintes électriques.

Raccordement à vis et technologie EverLink pour une connexion durable

Le raccordement principal à vis permet une mise en œuvre claire et sécurisée dans les coffrets et armoires. Ce disjoncteur moteur intègre également la technologie EverLink, recherchée pour les applications soumises aux échauffements et aux cycles de fonctionnement, car elle contribue au maintien de la qualité de serrage dans le temps. Pour l’installateur comme pour l’exploitant, cela facilite l’intégration sur des circuits moteur de puissance tout en apportant une connexion adaptée aux usages intensifs.

Commande simple au levier pour exploitation et manœuvre quotidiennes

L’organe de commande à culbuteur offre une prise en main directe pour les opérations de marche, d’arrêt et d’isolement fonctionnel du départ moteur. Ce type de commande est particulièrement apprécié dans les environnements techniques où l’on recherche un repérage immédiat de l’état de l’appareil et une manœuvre simple en façade. L’absence de commutateur auxiliaire intégré et de déclencheur à minimum de tension intégré permet de conserver une configuration claire, à compléter selon les besoins du tableau ou de la logique de commande retenue.

Format compact pour intégration dans les tableaux électriques

Avec des dimensions de 155 mm de hauteur, 81 mm de largeur et 116 mm de profondeur, ce disjoncteur moteur s’intègre plus facilement dans les enveloppes où l’optimisation de l’espace reste importante. Son indice de protection IP40 convient à une implantation en armoire ou coffret adapté. La puissance dissipée de 13,8 W est une donnée utile pour anticiper l’échauffement global du tableau et affiner le dimensionnement de la ventilation ou de l’organisation interne des appareillages.

Un choix cohérent pour les applications moteur de forte intensité

Issu de la série TeSys Deca frame 4, ce disjoncteur moteur répond aux besoins de protection des moteurs triphasés de forte puissance avec un réglage large, une protection surcharge et court-circuit intégrée, ainsi qu’un haut pouvoir de coupure. Il convient particulièrement aux intégrateurs, tableautiers, mainteneurs et installateurs recherchant un appareil de protection moteur complet, lisible et adapté aux départs jusqu’à 55 kW en AC-3. Pour une sélection sans erreur, il constitue une solution pertinente lorsqu’il faut concilier protection moteur, compacité de tableau et intensité nominale élevée.
