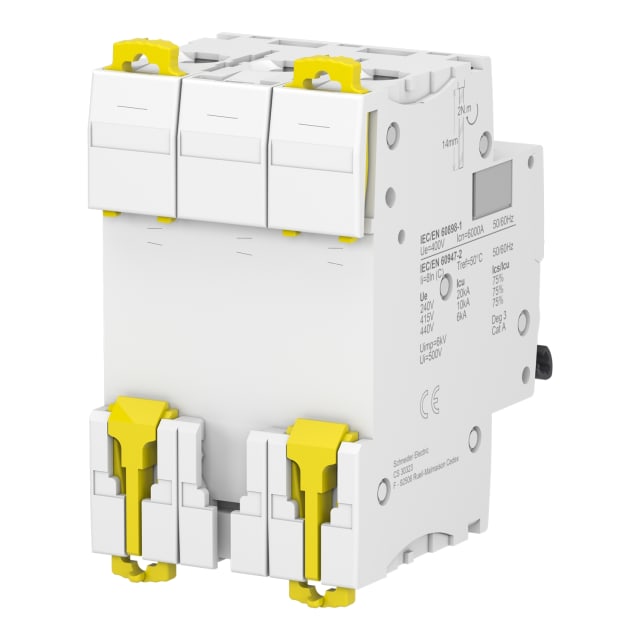

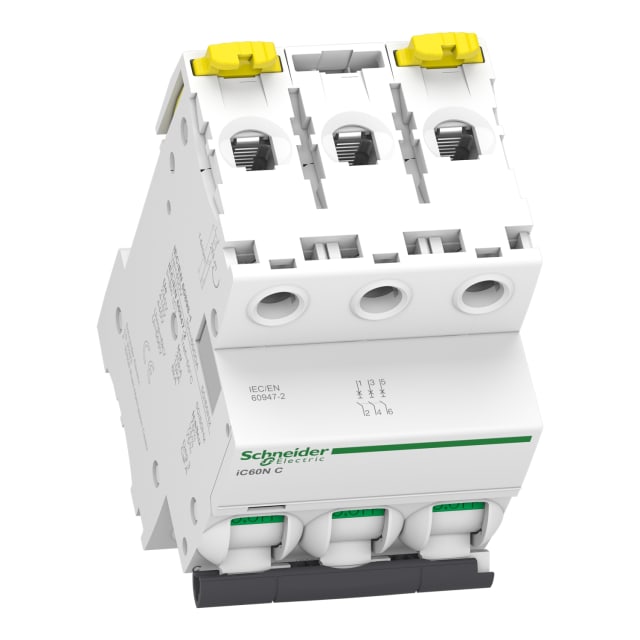

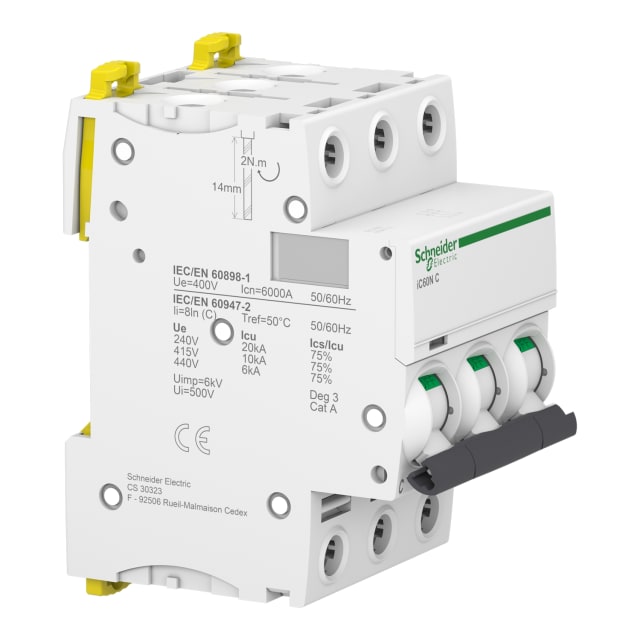

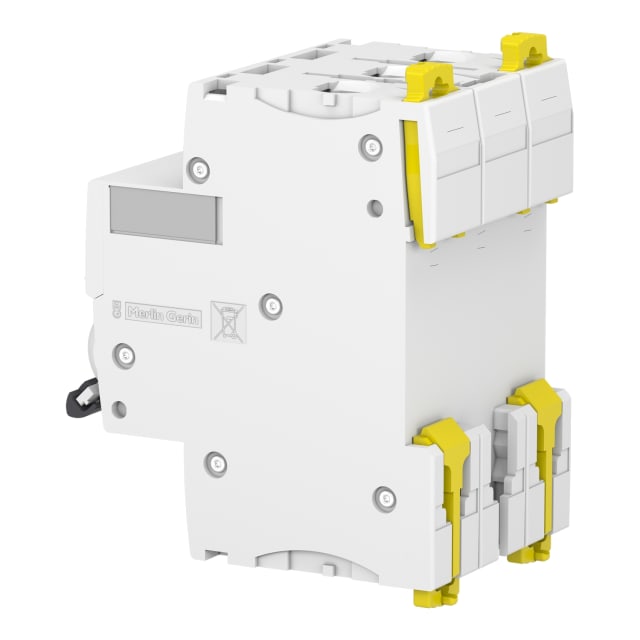

Disjoncteur tripolaire 20A courbe C iC60N A9F79320

Disjoncteur tripolaire 20A courbe C pour protection de circuits triphasés

Le disjoncteur tripolaire 20A courbe C Acti9 iC60N est conçu pour protéger efficacement les circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il convient aux tableaux de distribution où une coupure simultanée des trois phases est requise. Son calibre 20 A en fait un choix adapté pour de nombreuses lignes d’alimentation en environnement résidentiel, tertiaire ou technique, lorsque la sélectivité et l’intégration en tableau modulaire sont recherchées.

Courbe C adaptée aux usages courants avec appels de courant modérés

Grâce à sa courbe de déclenchement C, ce disjoncteur modulaire 3P 20A est particulièrement indiqué pour les circuits présentant des pointes de courant modérées à la mise sous tension. Il répond ainsi aux besoins de protection de départs triphasés classiques, qu’il s’agisse d’équipements, de circuits techniques ou d’installations de distribution nécessitant un comportement équilibré entre sensibilité de protection et continuité d’exploitation.

Pouvoir de coupure 6 kA selon EN 60898 et 10 kA selon IEC 60947-2

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un pouvoir de coupure Icu de 10 kA à 400 V selon IEC 60947-2. Cette configuration permet de l’intégrer dans des tableaux où le niveau de protection attendu doit rester cohérent avec les contraintes des installations basse tension. Sa classe de limitation énergétique 3 contribue également à limiter l’énergie laissée passer en cas de défaut, ce qui aide à mieux préserver les équipements en aval.

Format modulaire 3 unités pour intégration simple sur rail DIN

Avec une largeur de 3 modules, ce disjoncteur tripolaire 20A courbe C s’intègre facilement dans les coffrets et armoires modulaires. Son encombrement réduit simplifie l’organisation du tableau tout en conservant une lecture claire des départs protégés. Le montage sur rail DIN facilite la pose, le remplacement et les opérations de maintenance dans les ensembles de distribution électrique où l’optimisation de l’espace est essentielle.

Raccordement pratique et compatibilité avec différents conducteurs

Ce disjoncteur accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage. L’absence de neutre à raccorder confirme son positionnement sur une protection strictement tripolaire. Ce point est particulièrement utile pour les installations où le schéma de distribution impose une protection dédiée des trois phases sans pôle neutre associé.

Conçu pour les environnements électriques exigeants

Sa tension assignée de 400 V, sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV permettent une utilisation dans des ensembles de distribution soumis à des contraintes électriques soutenues. Sa catégorie de surtension 4 et son degré de pollution 3 renforcent son intérêt pour des tableaux techniques où la stabilité du comportement électrique et la cohérence des performances de protection sont déterminantes.

Utilisation sécurisée en tableau avec protection IP20

Ce disjoncteur Acti9 iC60N présente un indice de protection IP20, adapté à une installation à l’intérieur d’un coffret ou d’une enveloppe de distribution. Il fonctionne sur une plage de température étendue de -35 à 70 °C, ce qui favorise son intégration dans des environnements de service variés. Sa puissance dissipée de 2,4 W reste également à prendre en compte pour le dimensionnement thermique du tableau, notamment dans les ensembles compacts ou fortement équipés.

Un choix précis pour tableau de protection et distribution électrique

Ce disjoncteur modulaire tripolaire 20A de la gamme Acti9 iC60N répond aux besoins des professionnels et des installateurs recherchant une protection triphasée claire, compacte et adaptée aux usages courants en courbe C. Il trouve naturellement sa place dans les tableaux de protections et de distribution électrique nécessitant un appareil 3P, 20 A, modulaire, avec des caractéristiques cohérentes pour la protection des circuits basse tension.
