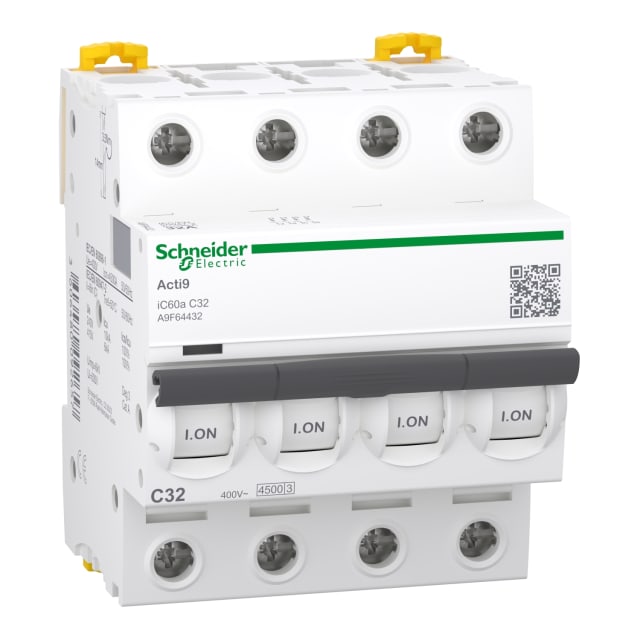

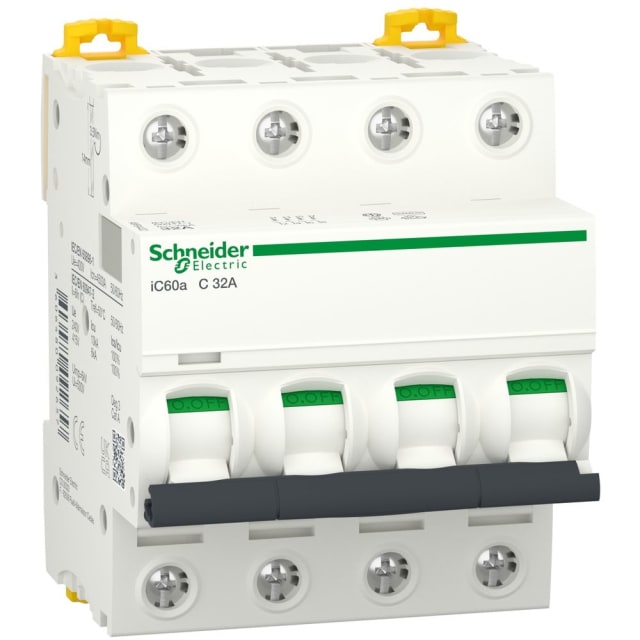

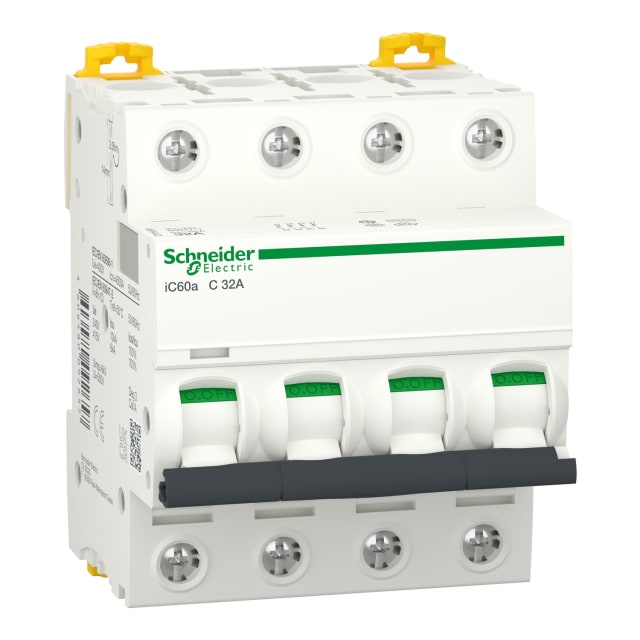

Disjoncteur modulaire 4P 32A courbe C A9F64432

Disjoncteur modulaire 4P 32A courbe C pour la protection des circuits triphasés

Ce disjoncteur modulaire 4P 32A courbe C de la gamme Acti9 iC60 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en courant alternatif. Avec ses 4 pôles protégés, il convient aux départs tétrapolaires nécessitant une coupure simultanée de l’ensemble des conducteurs actifs. Son calibre 32 A le destine aux circuits de puissance et aux distributions nécessitant une protection nette, lisible et adaptée aux usages courants en tableau électrique.

Courbe C 32 A : un déclenchement adapté aux usages généraux et techniques

La courbe de déclenchement C permet de supporter les appels de courant modérés au démarrage tout en maintenant une protection efficace du circuit. Ce profil est particulièrement pertinent pour de nombreux équipements alimentés en AC 50 à 60 Hz, lorsque l’on recherche un bon compromis entre continuité de service et protection contre les défauts. En 32 A, ce modèle s’intègre naturellement dans les distributions modulaires où la stabilité du départ et la maîtrise des surintensités sont essentielles.

Pouvoir de coupure et tenue électrique pour une intégration en coffret

Ce modèle offre un pouvoir de coupure assigné de 4,5 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un Icu de 10 kA à 230 V et 6 kA à 400 V selon IEC 60947-2. Cette double lecture des performances facilite son positionnement aussi bien dans les applications de protection de circuits terminaux que dans des environnements techniques demandant une bonne tenue en cas de défaut. Sa tension de dimensionnement de 400 V, sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son adéquation aux tableaux de distribution basse tension.

Format modulaire 4 pôles compact pour rail DIN

Avec une largeur de 4 modules et une profondeur totale de 44,5 mm, ce disjoncteur quadripolaire permet une implantation propre dans les coffrets et armoires modulaires. Son montage sur rail DIN simplifie la mise en œuvre et le remplacement en maintenance. Ce format compact est intéressant lorsque l’on doit protéger un départ tétrapolaire sans surcharger l’espace disponible dans le tableau, tout en conservant une lecture claire des protections installées.

Confort d’exploitation avec indicateurs mécaniques en face avant

La gamme Acti9 iC60 est appréciée pour ses fonctions d’aide à l’exploitation, notamment l’indication de déclenchement du circuit en défaut et la visualisation de l’ouverture effective des contacts. Pour l’installateur comme pour le mainteneur, cela permet d’identifier plus rapidement la voie concernée et de sécuriser les interventions en aval. Le mécanisme de fermeture rapide, indépendant de l’action manuelle, participe également à une manœuvre plus constante de l’appareil.

Raccordement souple et compatibilité avec les accessoires de la gamme

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite son intégration dans de nombreuses configurations de câblage. Il peut recevoir des dispositifs supplémentaires, un point important pour les tableaux évolutifs ou les besoins d’auxiliaires de signalisation, de commande ou d’adjonction différentielle compatible avec la gamme. Cette modularité aide à construire une protection cohérente sans changer d’architecture de tableau.

Caractéristiques utiles en environnement technique

Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui est un point favorable pour la protection des circuits situés en aval. Son indice de protection IP20 au niveau de l’appareil et son degré de pollution 3 répondent aux exigences habituelles d’intégration en enveloppe. Le fonctionnement est prévu pour une large plage de température ambiante de -35 à 70 °C, ce qui permet son emploi dans des conditions d’exploitation étendues. La puissance dissipée de 2,8 W reste également à prendre en compte pour le dimensionnement thermique des coffrets les plus chargés.
