Disjoncteur modulaire NG125L 4 pôles 10 A courbe D 18857

Disjoncteur modulaire 4 pôles 10 A pour protection des circuits triphasés avec neutre

Ce disjoncteur modulaire Acti9 NG125L en version 4 pôles 10 A courbe D est conçu pour la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Sa configuration quadripolaire permet de couper simultanément les trois phases et le neutre, ce qui le rend particulièrement adapté aux départs triphasés avec neutre distribué, aux installations techniques et aux équipements nécessitant une coupure complète des conducteurs actifs.

Courbe D adaptée aux charges à fort appel de courant

La courbe de déclenchement D convient aux circuits présentant des pointes d’intensité au démarrage plus élevées que des usages standards. Elle s’adresse notamment à certaines charges inductives, moteurs, transformateurs ou équipements techniques pouvant générer un courant d’appel important à la mise sous tension. Ce positionnement permet de mieux répondre aux contraintes de démarrage tout en conservant une protection thermique et magnétique adaptée au calibre 10 A.

Pouvoir de coupure élevé pour les environnements de distribution exigeants

Ce modèle de la série NG125L se distingue par un pouvoir de coupure assigné Icu jusqu’à 50 kA à 400 V selon IEC 60947-2, et jusqu’à 100 kA à 230 V. Ce niveau de performance le destine aux installations où le niveau de courant de court-circuit présumé impose une protection modulaire renforcée. Il constitue ainsi une solution pertinente pour les tableaux électriques en environnement tertiaire, industriel ou technique, lorsque le choix du disjoncteur doit intégrer un niveau de coupure important.

Format quadripolaire avec encombrement modulaire clair en tableau

Avec ses 4 pôles protégés et une largeur de 6 modules, ce disjoncteur s’intègre dans les coffrets et armoires modulaires tout en conservant une implantation lisible. Sa profondeur totale de 47 mm facilite son intégration dans de nombreux ensembles de distribution. La présence d’un neutre raccordable simplifie son emploi sur les départs triphasés + neutre, avec une architecture cohérente pour les tableaux de protections et de répartition.

Compatibilité de raccordement pour conducteurs souples et rigides

Le raccordement accepte des conducteurs multifilaires de 1 à 35 mm² ainsi que des conducteurs monofilares de 1,5 à 50 mm². Cette plage de connexion offre de la souplesse lors du câblage en tableau, aussi bien pour des liaisons rigides que pour des conducteurs souples préparés selon les bonnes pratiques de mise en œuvre. Ce point est appréciable pour adapter le montage aux sections réellement utilisées sur le départ protégé.

Conçu pour des réseaux AC/DC et des contraintes électriques soutenues

Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 415 V, une tension d’isolement Ui de 690 V et une tenue aux chocs Uimp de 8 kV. Sa fréquence de service 50 à 60 Hz permet son intégration dans les configurations usuelles de distribution. Ces caractéristiques le destinent aux installations où la continuité de la protection doit s’accompagner d’une bonne tenue électrique dans le tableau, notamment en présence de contraintes de surtension de catégorie 4.

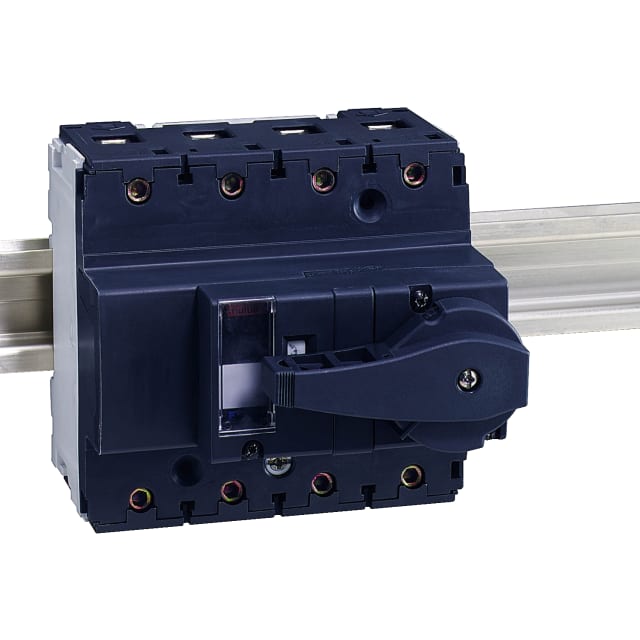

Utilisation en environnement technique avec possibilités d’évolution

Ce modèle est prévu pour fonctionner dans une plage de température ambiante étendue de -30 à 70 °C, avec un indice de protection IP20 et un degré de pollution 3 dans son environnement d’emploi adapté. Il peut en outre recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau. Pour un achat sans erreur, ce disjoncteur modulaire NG125L 4 pôles 10 A courbe D convient aux professionnels recherchant une protection quadripolaire technique, calibrée pour des circuits spécifiques à fort courant d’appel.
