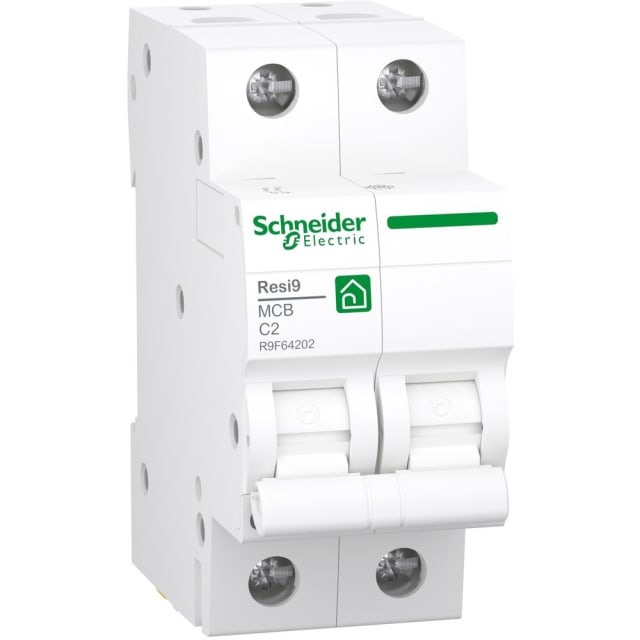

Disjoncteur miniature 2P 2A courbe C 400V R9F64202

Disjoncteur miniature bipolaire 2P 2A courbe C pour protection des circuits

Ce disjoncteur miniature 2P 2A courbe C de la gamme Resi9 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Son calibre de 2 A le destine aux lignes de faible intensité qui demandent une coupure nette et une protection modulaire adaptée aux tableaux électriques. En version bipolaire, il protège deux pôles et convient aux installations en courant alternatif jusqu’à 400 V.

Courbe C adaptée aux usages courants avec appel de courant modéré

La courbe de déclenchement C offre un bon compromis pour les circuits susceptibles de présenter un courant d’appel modéré au démarrage. Elle convient aux usages où l’on recherche une protection efficace sans déclenchements intempestifs liés à des pointes momentanées. Ce positionnement en fait un choix pertinent pour de nombreux départs nécessitant un disjoncteur modulaire 2P de faible calibre.

Format modulaire compact pour intégration simple au tableau

Avec une largeur de 2 modules et une profondeur totale de 44 mm, ce disjoncteur miniature Resi9 s’intègre facilement dans un coffret ou un tableau de distribution. Son encombrement maîtrisé facilite l’organisation des protections sur rail et permet de conserver une implantation propre, même lorsque l’espace disponible est compté. L’indice de protection IP20 correspond à un usage en environnement de tableau adapté.

Pouvoir de coupure 3 kA et protection des deux pôles

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, à 230 V comme à 400 V. Il assure la protection de deux pôles, ce qui permet une coupure cohérente du circuit concerné. Sa classe de limitation énergétique 3 contribue à limiter les effets thermiques et dynamiques d’un défaut, un point important pour préserver l’ensemble de la distribution en aval dans un tableau correctement dimensionné.

Raccordement pratique pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de serrage apporte de la souplesse lors de l’installation ou du remplacement d’un appareil existant. L’appareil ne prévoit pas de connexion de neutre dédiée, et il n’est pas conçu pour recevoir des dispositifs supplémentaires, ce qui oriente clairement ce produit vers une fonction de protection simple, directe et compacte.

Caractéristiques électriques adaptées à une exploitation stable

Ce disjoncteur fonctionne en tension AC, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV participent à une exploitation adaptée aux contraintes usuelles d’un tableau modulaire. La catégorie de surtension 3 et le degré de pollution 2 correspondent à une utilisation dans un environnement électrique courant, avec des exigences cohérentes pour la distribution terminale.

Conçu pour les conditions de service d’un tableau résidentiel ou assimilé

La plage de température de fonctionnement de -25 à 60 °C permet l’utilisation de ce disjoncteur dans des conditions ambiantes variées, tant que l’installation respecte les règles de pose et d’intégration du tableau. Sa puissance dissipée de 1,7 W reste un point utile à considérer lors du dimensionnement de l’enveloppe, en particulier lorsqu’un grand nombre d’appareils modulaires est regroupé dans un même coffret.

Un choix clair pour identifier la bonne protection modulaire Resi9

Ce disjoncteur modulaire bipolaire 2 A courbe C de la série Resi9 répond à un besoin précis : protéger un circuit de faible intensité avec une coupure sur deux pôles, dans un format compact et lisible au tableau. Pour l’acheteur professionnel comme pour l’installateur exigeant, ce positionnement évite les confusions avec des variantes de calibre, de courbe ou de pouvoir de coupure, et facilite la sélection d’une protection parfaitement adaptée à l’application visée.
