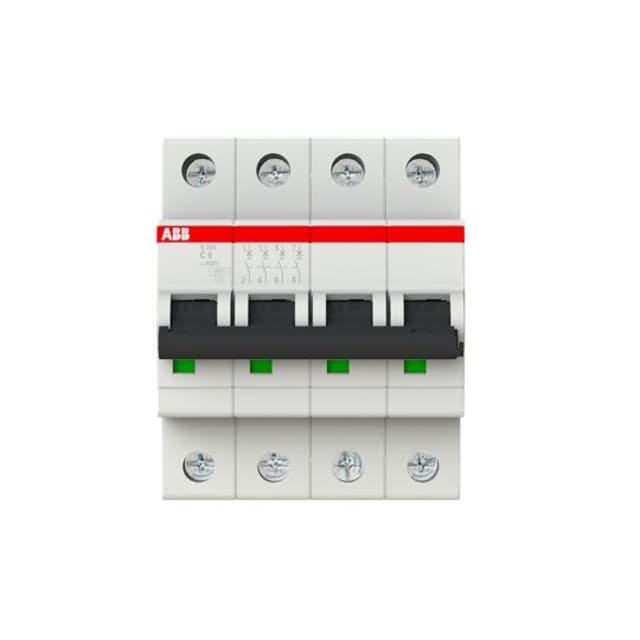

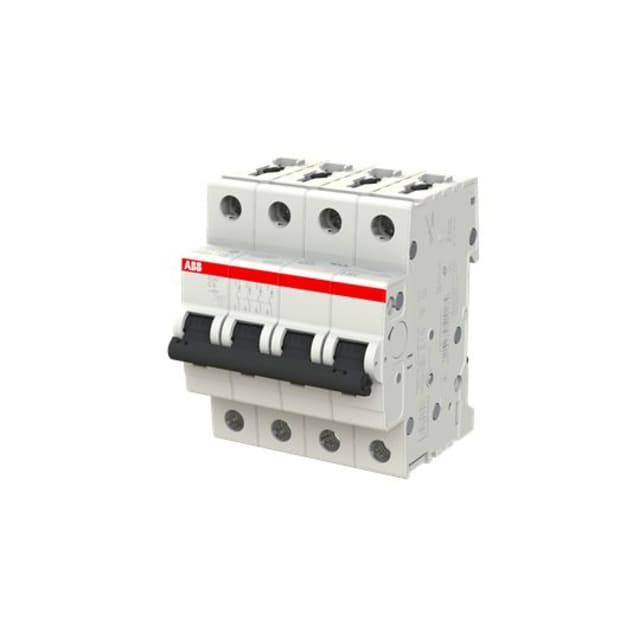

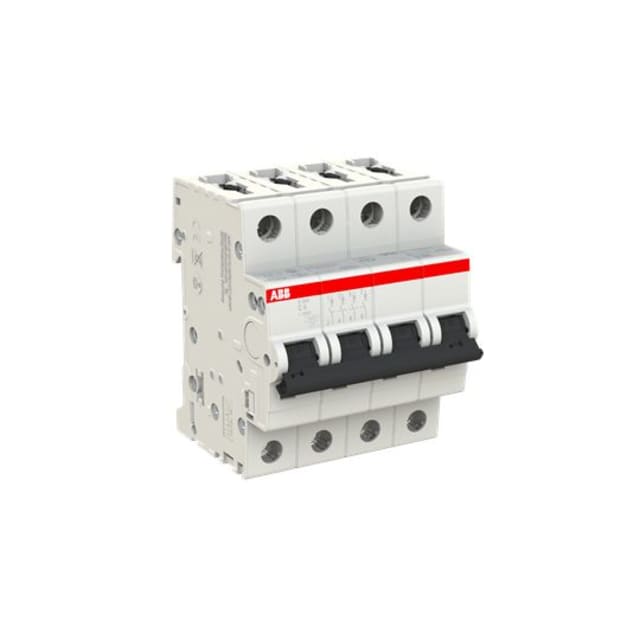

Disjoncteur tétrapolaire 6kA courbe C 6A 2CDS254001R0064

Disjoncteur tétrapolaire 6kA courbe C 6A pour protection de circuits triphasés

Ce disjoncteur tétrapolaire 6A courbe C de la série S200 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations de distribution électrique. Sa configuration 4 pôles permet de couper simultanément l’ensemble des conducteurs protégés, ce qui en fait une solution adaptée aux réseaux triphasés nécessitant une protection homogène sur quatre pôles. Avec un pouvoir de coupure de 6 kA selon EN 60898 à 230/400 V, il répond aux besoins courants des tableaux modulaires en environnement résidentiel, tertiaire et technique.

Courbe C 6A : un calibrage adapté aux départs à appels de courant modérés

Le calibre 6 A convient aux circuits nécessitant une protection précise sur faible intensité, tandis que la courbe C autorise la prise en charge des appels de courant modérés au démarrage. Ce profil de déclenchement est particulièrement pertinent pour certains départs techniques, circuits de commande, petits équipements ou lignes spécifiques en tableau. Le disjoncteur combine un déclenchement thermique temporisé contre les surcharges et un déclenchement électromécanique contre les courts-circuits, afin d’assurer une protection cohérente dans l’exploitation quotidienne.

Format 4 modules pour intégration simple dans un tableau modulaire

Avec une largeur de 4 unités de division, ce disjoncteur quadripolaire s’intègre proprement sur rail dans un coffret de distribution sans surencombrer l’implantation. Sa profondeur totale de 69 mm facilite son insertion dans la majorité des tableaux modulaires compatibles. Ce format permet de concevoir des rangées lisibles et bien organisées, tout en conservant la coupure tétrapolaire indispensable sur les circuits concernés.

Pouvoir de coupure et tenue électrique pour une protection maîtrisée

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V comme à 400 V, et d’un pouvoir de coupure Icu de 20 kA selon IEC 60947-2 à 230 V. Il bénéficie également d’une tension d’isolement Ui de 440 V et d’une tenue aux chocs Uimp de 4 kV. Ces caractéristiques en font un appareil modulaire adapté aux installations où la continuité de protection et la bonne tenue électrique des appareillages sont des critères importants dans le choix du disjoncteur.

Compatibilité AC/DC et fonctionnement sur une large plage d’utilisation

Prévu pour une utilisation en AC/DC, ce disjoncteur fonctionne à une fréquence de 50 à 60 Hz et s’adapte à des contextes d’exploitation variés. Sa plage de température de service de -25 à +55 °C permet son emploi dans des environnements techniques où les conditions peuvent être plus exigeantes que dans un usage standard. Sa catégorie de surtension 3 et son degré de pollution 3 complètent un profil technique cohérent pour les applications de protection modulaire en tableau.

Raccordement pratique pour conducteurs rigides et souples

Le disjoncteur accepte des sections de conducteurs monofilaires de 0 à 35 mm² et des conducteurs multifilaires de 0 à 25 mm², ce qui offre une bonne souplesse de mise en œuvre selon la nature du câblage. Cette capacité de raccordement facilite aussi bien les travaux en neuf que les opérations de remplacement ou de reconfiguration dans un coffret existant. L’appareil ne prévoit pas de connexion de neutre dédiée, ce qui confirme sa conception en 4 pôles protégés.

Une solution modulaire évolutive pour tableaux de protection et de distribution

Ce disjoncteur tétrapolaire 6kA 6A courbe C peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation, de signalisation ou d’auxiliaires associés. Son indice de protection IP20 correspond à un usage dans une enveloppe adaptée, en tableau ou coffret. Pour l’installateur comme pour l’exploitant, ce modèle constitue un choix pertinent lorsqu’il faut protéger un départ tétrapolaire avec un encombrement maîtrisé, un calibrage précis et une coupure simultanée sur quatre pôles.
