Disjoncteurs moteur
Les disjoncteurs moteur assurent la protection des moteurs électriques contre les surcharges et, selon les modèles, contre les courts-circuits. Ils contribuent à préserver le matériel, à limiter les arrêts imprévus et à sécuriser les installations de commande et de puissance. Leur format compact facilite l’intégration dans les tableaux et armoires électriques.
Comparer les disjoncteurs moteur selon l’usage
Pour choisir le bon appareil, il faut vérifier l’intensité nominale du moteur, la plage de réglage disponible, le nombre de pôles, ainsi que le type de protection recherché. Certains modèles sont adaptés à des départs moteur simples, d’autres à des ensembles plus complets avec contact auxiliaire ou fonctions de protection complémentaires. Le calibre, la classe de déclenchement et le pouvoir de coupure doivent également être adaptés à l’application.
Compatibilité avec l’équipement en place
Ils sont couramment utilisés pour les pompes, ventilateurs, convoyeurs, compresseurs, machines-outils et plus largement pour les équipements triphasés nécessitant une protection fiable et réglable. Avant toute installation, il est important de respecter les caractéristiques du moteur et du circuit, de couper l’alimentation et de confier le câblage à un professionnel qualifié lorsque l’application l’exige.
Marques
EATONEATON 22
Disjoncteur de protection moteur 3P 0,63-1A 072734
En stock
92.51€ HTVADisjoncteur moteur 3 pôles thermo-magnétique réglable de 0,63 à 1 A, avec déclenchement sur perte de phase et raccordement à vis, pour la protection des moteurs jusqu’à 0,25 kW sous 400 V.
Disjoncteur de protection moteur tripolaire 4-6,3A 072738
En stock
99.72€ HTVADisjoncteur moteur tripolaire thermo-magnétique 4 à 6,3 A, 690 V, pour protection des moteurs jusqu’à 2,2 kW en AC-3. Réglage par bouton rotatif, raccordement à vis, format compact IP20.
Disjoncteur moteur bipolaire 6,3-10 A référence 248398
Rupture de stock
63.24€ HTVADisjoncteur moteur bipolaire 6,3 à 10 A avec protection thermique et déclenchement magnétique, pour réseaux 400 V. Pouvoir de coupure 10 kA, raccordement à vis, format compact 36 mm.
Disjoncteur moteur électronique 3 pôles 32A 121722
En stock
76.40€ HTVADisjoncteur moteur électronique 3 pôles 32 A à réglage 0–32 A, commande par bouton rotatif, raccordement à vis, tension nominale 690 V, format encastrable compact IP20.
Disjoncteur moteur encastré 3 pôles 1-1,6 A PKZM01-1,6-G
En stock
38.97€ HTVADisjoncteur moteur encastré 3 pôles, réglage surcharge 1 à 1,6 A, déclenchement thermo-magnétique, IP65, raccordement à vis, sensible aux chutes de phase, pour protection et commande des moteurs jusqu’à 0,55 kW.
Disjoncteur moteur encastré 3 pôles 2,5-4A PKZM01-4-G
En stock
125.10€ HTVADisjoncteur moteur encastré 3 pôles, réglable de 2,5 à 4 A, thermo-magnétique, IP65, pour protection des moteurs jusqu’à 1,5 kW en AC-3 400 V. Déclenchement sensible aux chutes de phase.
Disjoncteur moteur encastré 3 pôles 4-6,3A PKZM01-6,3-G
En stock
115.65€ HTVADisjoncteur moteur 3 pôles encastré, réglable de 4 à 6,3 A, déclenchement thermomagnétique, protection contre les courts-circuits et les surcharges, boîtier IP65, raccordement à vis.
Disjoncteur moteur encastré 3 pôles 6,3-10A PKZM01-10-G
En stock
140.82€ HTVADisjoncteur moteur encastré 3 pôles 6,3 à 10 A, déclenchement thermo-magnétique, commande par poussoir, IP65, pour protection et commande des moteurs jusqu’à 4 kW en 400 V.
Disjoncteur moteur triphasé 0,16-0,25A 072731
En stock
83.21€ HTVADisjoncteur moteur triphasé thermo-magnétique 0,16 à 0,25 A, 3 pôles, montage encastré, commande rotative, raccordement à vis, 690 V, IP20, protection contre surcharge et court-circuit.

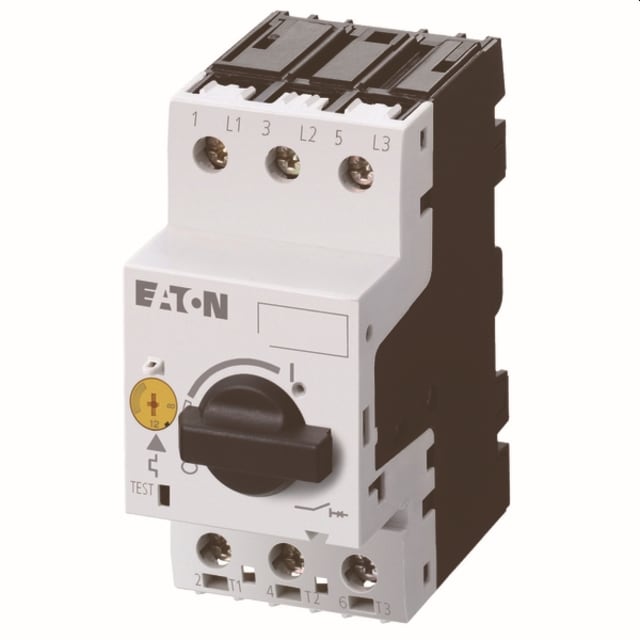

Disjoncteur moteur tripolaire 0,25-0,4A 072732
En stock
83.21€ HTVA
Disjoncteur moteur tripolaire 0,4-0,63 A 072733
En stock
88.89€ HTVADisjoncteur moteur tripolaire thermo-magnétique 0,4 à 0,63 A, 690 V, montage encastré, commande rotative, protection contre surcharge et court-circuit, raccordement à vis, format compact 45 mm.
Disjoncteur moteur tripolaire 1-1,6 A à boulon 072735
En stock
99.72€ HTVADisjoncteur moteur tripolaire à bouton rotatif, réglable de 1 à 1,6 A, avec déclenchement thermo-magnétique, raccordement à vis et sensibilité aux chutes de phase, pour protection des moteurs triphasés.
Disjoncteur moteur tripolaire 1,6-2,5A borne à boulon 072736
Rupture de stock
99.72€ HTVADisjoncteur moteur tripolaire thermo-magnétique 1,6 à 2,5 A, à raccordement vissé, pour protection et commande des moteurs jusqu’à 0,75 kW en AC-3 à 400 V. IP20, déclenchement sur perte de phase.
Disjoncteur moteur tripolaire 10-16A 046938
En stock
116.36€ HTVADisjoncteur moteur tripolaire thermo-magnétique 10 à 16 A, 7,5 kW en AC-3 400 V, 50 kA, avec déclenchement sensible aux chutes de phase et raccordement à vis.
Disjoncteur moteur tripolaire 16-20A à borne à boulon
En stock
125.45€ HTVADisjoncteur moteur tripolaire thermo-magnétique 16 à 20 A, 9 kW en 400 V, déclenchement 50 kA, raccordement à vis, compact et à commande rotative, pour protection des moteurs triphasés.
Disjoncteur moteur tripolaire 2,5-4A borne à boulon 072737
En stock
99.72€ HTVADisjoncteur moteur tripolaire thermo-magnétique réglable de 2,5 à 4 A, 690 V, borne à vis, déclenchement sensible aux chutes de phase, format compact 45 mm, pour protection des moteurs jusqu’à 1,5 kW.
Disjoncteur moteur tripolaire 20-25A à borne à boulon 046989
Rupture de stock
148.14€ HTVADisjoncteur moteur tripolaire 20-25 A à déclenchement thermo-magnétique, raccordement à vis, sensibilité à la perte de phase, pouvoir de coupure 50 kA, pour commande et protection des moteurs jusqu’à 12,5 kW.
Disjoncteur moteur tripolaire 24-40A borne à boulon 222354
En stock
285.78€ HTVADisjoncteur moteur tripolaire 24 à 40 A, déclenchement thermo-magnétique, réglage surcharge 32 à 40 A, raccordement à vis, 50 kA à 400 V, 20 kW en AC-3.
Disjoncteur moteur tripolaire 25-32A à vis 278489
En stock
190.61€ HTVA
Disjoncteur moteur tripolaire 6,3-10A 072739
En stock
116.36€ HTVADisjoncteur moteur tripolaire thermo-magnétique 6,3 à 10 A, 4 kW en AC-3, 400 V, déclenchement de court-circuit 155 A, raccordement à vis, format compact 45 mm.
Disjoncteur protection transformateur 3P 2,5-4A 088914
Rupture de stock
102.27€ HTVADisjoncteur-protecteur moteur 3 pôles réglable de 2,5 à 4 A, 690 V, avec déclenchement magnétique, bouton rotatif et signalisation de déclenchement, pour montage sur rail DIN.
Disjoncteur protection transformateur 3P 4-6,3A 088915
En stock
102.27€ HTVADisjoncteur moteur 3 pôles à réglage thermique 4 à 6,3 A, pour protection des transformateurs. Appareil à encastrer, raccordement à vis, signalisation de déclenchement intégrée, montage possible sur rail DIN.
Comment choisir le bon calibre pour mon moteur ?
Prenez l’intensité nominale indiquée sur la plaque moteur et choisissez une plage de réglage qui l’englobe au plus juste. L’idée est d’éviter un appareil trop large, qui serait moins précis, et de garder une marge de réglage adaptée au démarrage et à l’exploitation.
Faut-il un modèle seulement magnétique ou magnéto-thermique ?
Si vous voulez surtout protéger contre les courts-circuits, un modèle magnétique peut suffire. Pour une protection plus complète contre surcharge et court-circuit, optez pour un magnéto-thermique.
Quel nombre de pôles faut-il prévoir pour un moteur triphasé ?
Pour un moteur triphasé, il faut généralement un appareil 3 pôles. C’est le choix le plus courant pour les moteurs de pompes, ventilateurs, convoyeurs ou compresseurs.
Comment savoir si la classe de déclenchement est adaptée ?
Une classe 10 convient à la plupart des démarrages standards. Si le moteur démarre plus longtemps ou avec un effort plus élevé, il faut vérifier que la temporisation de déclenchement laisse passer l’appel de courant sans coupure injustifiée.
Quelle différence entre un modèle compact en tableau et un modèle encastrable plus protégé ?
Un modèle compact facilite l’intégration dans une armoire ou un tableau. Un modèle encastrable avec protection renforcée est plus adapté quand il faut une commande directe en façade ou une meilleure tenue en environnement contraignant.
À quoi sert exactement ce type d’appareil ?
Il protège le moteur contre la surcharge et, selon les versions, contre le court-circuit. Il aide aussi à limiter les échauffements et les arrêts imprévus de l’installation.
Peut-on l’utiliser pour une pompe ou un ventilateur ?
Oui, c’est un usage très courant. Il convient bien aux moteurs de pompes, ventilateurs, convoyeurs, compresseurs et machines-outils, à condition de respecter le courant et la puissance du moteur.
Comment régler correctement l’intensité de déclenchement ?
Réglez-la sur le courant nominal du moteur, indiqué sur sa plaque signalétique. Un réglage trop bas provoquera des déclenchements intempestifs, et un réglage trop haut réduira la protection.
Peut-on ajouter un contact auxiliaire ?
Oui, certains modèles acceptent ou intègrent un contact auxiliaire. C’est utile pour la signalisation d’état, le report d’information vers un automate ou la commande d’un circuit annexe.
Quelle vérification faire avant l’achat ?
Contrôlez le courant nominal, la plage de réglage, le nombre de pôles, la puissance moteur en utilisation réelle et le niveau de protection recherché. Vérifiez aussi le format de montage et l’encombrement disponible dans l’armoire.
