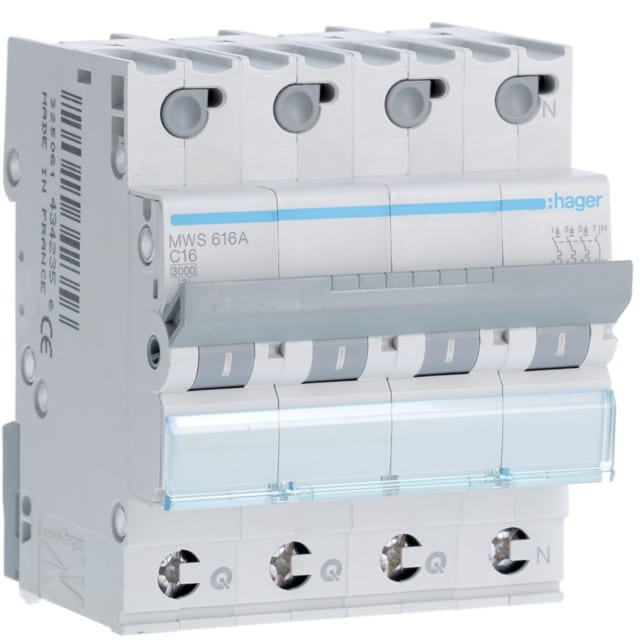

Disjoncteur courbe C 16A 3P+N 3kA quickconnect MWS616A

Disjoncteur courbe C 16A 3P+N pour protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 3P+N de 16 A est conçu pour la protection des départs triphasés avec neutre dans les tableaux électriques. Sa courbe de déclenchement C le rend adaptée aux circuits présentant un courant d’appel modéré, comme de nombreuses lignes d’alimentation, équipements techniques et usages tertiaires ou résidentiels. Son format 4 modules facilite son intégration dans un coffret modulaire tout en conservant une lecture claire de l’appareillage.

Configuration 3 pôles protégés + neutre raccordé

La conception 3P+N associe trois pôles protégés et un neutre raccordé, ce qui convient particulièrement aux installations en 400 V AC nécessitant une coupure simultanée des phases avec présence du neutre. Cette configuration permet une protection cohérente des circuits triphasés tout en répondant aux besoins courants de distribution dans les tableaux de protection et de répartition.

Calibre 16 A et courbe C pour les usages les plus courants

Avec un courant nominal de 16 A, ce disjoncteur convient aux circuits devant être protégés à ce calibre, dans le respect du dimensionnement global de l’installation. La courbe C offre un comportement bien adapté aux charges usuelles avec pointes au démarrage, sans être trop sensible sur les appels de courant brefs. C’est un choix pertinent lorsqu’il faut concilier continuité d’usage et protection efficace contre les surcharges et courts-circuits.

Pouvoir de coupure et caractéristiques électriques adaptées au tableau

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi que d’un Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il fonctionne en courant alternatif 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Ces caractéristiques le destinent à une intégration cohérente dans un ensemble modulaire de protection et de distribution électrique.

Raccordement quickconnect pour un câblage pratique et net

Le système quickconnect apporte un vrai confort au moment du câblage du tableau. Il permet un raccordement rapide et soigné, apprécié lors des montages neufs comme des rénovations. Ce type de connexion contribue à gagner du temps sur l’assemblage, à simplifier l’organisation des conducteurs et à obtenir une finition plus propre dans les coffrets de répartition.

Encombrement maîtrisé et compatibilité avec les conducteurs usuels

Avec une largeur de 4 unités de division et une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans les rangées modulaires standards. Il accepte des sections de conducteurs monofilaires de 1 à 35 mm² et multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse de raccordement selon la nature du câblage. Cette plage de sections permet de l’associer à de nombreux montages de tableau sans complexifier la mise en œuvre.

Protection modulaire pensée pour les conditions d’usage courantes

Ce disjoncteur présente un indice de protection IP20, une catégorie de surtension 3, un degré de pollution 2 et une classe de limitation énergétique 3. Il peut fonctionner dans une plage de température ambiante étendue de -25 à 70 °C. Sa puissance dissipée de 8,2 W est à prendre en compte dans l’équilibre thermique du coffret, notamment lorsque plusieurs appareillages modulaires sont regroupés dans un espace restreint.

Un choix pertinent pour tableaux de distribution et protections quadripolaires

Ce disjoncteur quadripolaire 16 A répond aux besoins des installateurs recherchant une protection 3P+N compacte, claire à intégrer et simple à raccorder dans un tableau. Il convient particulièrement aux applications où l’on souhaite protéger un circuit triphasé avec neutre au moyen d’un appareillage modulaire à courbe C, avec un encombrement contenu et une mise en œuvre efficace en coffret.
