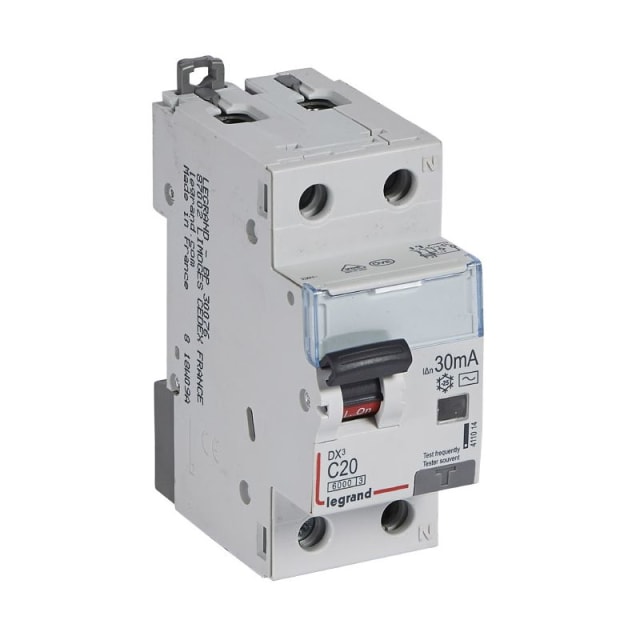

Disjoncteur différentiel bipolaire 30 mA pour protection complète du circuit

Ce disjoncteur différentiel DX³ associe dans un seul appareil la protection différentielle des personnes et la protection magnétothermique du circuit. En version 2P phase + neutre, il convient aux installations en 230 V~ et détecte les défauts d’isolement dès 30 mA, tout en coupant également en cas de surcharge ou de court-circuit. Ce format monobloc permet d’obtenir une protection claire, compacte et facile à intégrer dans un tableau modulaire.

Calibre 20 A et courbe C pour les circuits usuels avec appels de courant modérés

Avec un courant nominal de 20 A et une courbe de déclenchement C, ce modèle est adapté aux circuits qui peuvent présenter un appel de courant modéré au démarrage. Il offre un bon compromis entre continuité d’usage et protection efficace, notamment pour des lignes alimentant des équipements courants en environnement résidentiel ou tertiaire léger. La courbe C permet d’éviter un déclenchement trop sensible au démarrage tout en conservant une protection rapide en cas d’anomalie.

Type AC 30 mA pour la détection des défauts différentiels en courant alternatif

Le type différentiel AC est conçu pour détecter les défauts de fuite à la terre sur des courants alternatifs sinusoïdaux. Le seuil de 30 mA correspond au niveau de protection recherché pour la protection des personnes contre les contacts indirects. Ce positionnement en fait un choix pertinent pour des circuits standards ne nécessitant pas un type différentiel spécifique. Le déclenchement différentiel est intégré directement dans le disjoncteur, ce qui simplifie la lecture du tableau et le repérage de la protection concernée.

Pouvoir de coupure 6 kA pour une protection adaptée aux tableaux modulaires

Ce disjoncteur différentiel dispose d’un pouvoir de coupure nominal de 6 kA selon EN 61009 et d’une capacité de coupure de 6 kA, ce qui lui permet de faire face aux courts-circuits dans le cadre de nombreux tableaux de distribution. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, afin de limiter les effets du court-circuit sur l’installation en aval. C’est un point important pour préserver la sélectivité pratique et la tenue globale du tableau.

Format 2 modules pour une intégration propre dans le coffret

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur différentiel DX³ s’intègre facilement dans les tableaux modulaires où l’optimisation de l’espace est essentielle. Son encombrement réduit aide à organiser plus proprement la distribution, tout en conservant une protection complète sur un seul appareillage. Le format phase + neutre permet aussi une lecture immédiate de la ligne protégée dans les coffrets compacts ou fortement équipés.

Raccordement souple pour conducteurs rigides et souples

Ce modèle accepte des sections de conducteur monofilaire de 0,75 à 16 mm² et des conducteurs multifilaires de 0,75 à 10 mm². Cette plage de raccordement facilite son intégration aussi bien lors d’une création de tableau que dans le cadre d’une modification ou d’un remplacement. La présence du neutre raccordable et le dispositif de verrouillage apportent un usage plus sûr et plus maîtrisé lors des opérations d’installation, de maintenance ou de consignation.

Une solution DX³ pensée pour la distribution et la protection en tableau

Issu de la gamme DX³, ce disjoncteur différentiel modulaire répond aux besoins de commande, de sectionnement et de protection au sein d’un tableau électrique. Son indice IP20, sa fréquence de 50 Hz, sa tension assignée de 230 V~ et son degré de pollution 2 confirment son orientation vers une intégration en enveloppe de distribution. Pour l’acheteur, cela se traduit par un appareillage cohérent pour équiper ou compléter un tableau avec une protection différentielle 30 mA et un calibre 20 A dans un format simple à identifier.
