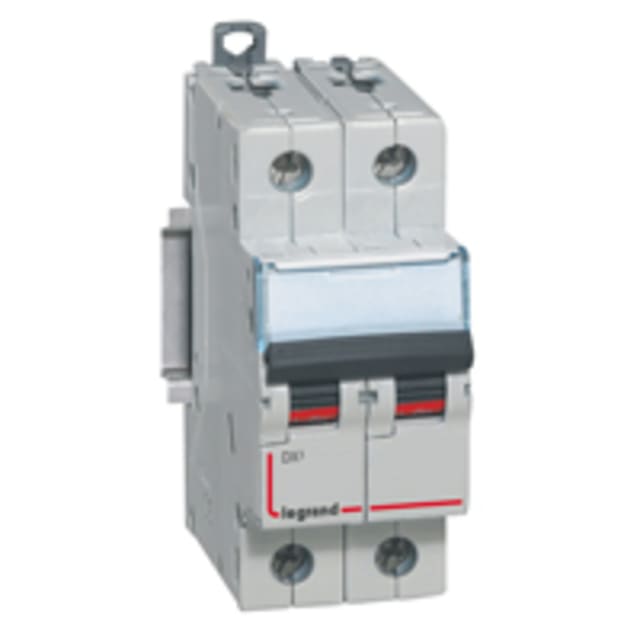

Disjoncteur bipolaire C10 pour protection des circuits 230/400 V

Ce disjoncteur bipolaire C10 DX³ est conçu pour assurer la protection magnétothermique de deux pôles sur des installations en 230/400 V AC. Avec un calibre de 10 A et une courbe de déclenchement C, il convient particulièrement aux circuits nécessitant une tolérance adaptée aux appels de courant modérés au démarrage, tout en maintenant une protection efficace contre les surcharges et les courts-circuits.

Format 2 modules pour intégration simple dans le tableau

Son encombrement de 2 modules facilite son implantation dans un coffret ou un tableau électrique modulaire lorsque l’espace disponible doit être maîtrisé. Sa profondeur totale de 44 mm permet une intégration soignée dans les ensembles de distribution, avec une lecture claire de l’appareillage et une pose adaptée aux configurations courantes de tableau.

Pouvoir de coupure élevé pour une protection adaptée aux environnements exigeants

Ce disjoncteur modulaire offre un pouvoir de coupure assigné Icn de 16 kA à 230 V selon EN 60898 et de 10 kA à 400 V. Il affiche également un pouvoir de coupure Icu de 32 kA à 230 V et 16 kA à 400 V selon IEC 60947-2. Ces caractéristiques en font un appareil pertinent pour les installations où le niveau de courant de défaut impose un disjoncteur capable d’interrompre efficacement le circuit sans compromis sur la continuité de l’exploitation en amont.

Courbe C 10 A pour usages modulaires courants

Le calibre 10 A associé à une courbe C répond bien à la protection de circuits d’alimentation usuels lorsque le choix impose un déclenchement compatible avec des charges présentant un courant d’appel modéré. Ce positionnement permet de sécuriser l’installation avec un appareil adapté à une grande variété de montages en distribution terminale ou divisionnaire.

Raccordement souple ou rigide avec large plage de sections

Le raccordement accepte les conducteurs monofilares de 1,5 à 35 mm² ainsi que les conducteurs multifilaires de 1,5 à 25 mm². Cette plage de connexion apporte davantage de souplesse au moment du câblage, aussi bien en création qu’en rénovation, et facilite l’adaptation aux sections réellement utilisées dans le tableau sans multiplier les contraintes de mise en œuvre.

Compatibilité avec accessoires et évolution du montage

Ce modèle DX³ peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’appareillage selon les besoins du tableau électrique. Cette compatibilité est intéressante pour les configurations nécessitant des fonctions complémentaires autour de la protection modulaire, tout en conservant une cohérence de gamme dans l’assemblage des équipements.

Caractéristiques d’isolement et tenue électrique pour un usage maîtrisé

Prévu pour une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, ce disjoncteur bipolaire est conçu pour fonctionner en courant alternatif sur une fréquence de 50 à 60 Hz. Sa classe de limitation énergétique 3 contribue à une meilleure maîtrise des effets du défaut sur le circuit protégé, tandis que son indice de protection IP20 et son degré de pollution 2 correspondent à une installation dans un environnement adapté à l’appareillage modulaire en tableau.

Fonctionnement stable sur une large plage de température

Ce disjoncteur DX³ est prévu pour fonctionner dans une plage de température ambiante de -25 à 70 °C. Cette amplitude permet son intégration dans des contextes techniques variés, lorsque l’installation exige un appareillage modulaire capable de conserver ses performances de protection dans des conditions thermiques étendues.
