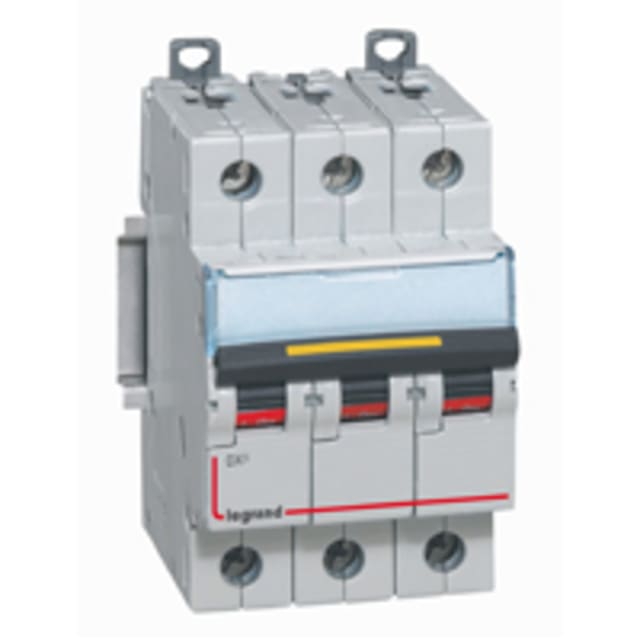

Disjoncteur tripolaire C25 400 V DX³ 409256

Disjoncteur tripolaire C25 400 V pour la protection des circuits triphasés

Ce disjoncteur modulaire tripolaire C25 400 V de la gamme DX³ est conçu pour protéger efficacement les départs triphasés contre les surcharges et les courts-circuits. Son calibre de 25 A convient aux circuits d’alimentation nécessitant une protection stable et bien dimensionnée, tandis que sa courbe C le rend adaptée aux usages courants avec appels de courant modérés, comme de nombreux équipements techniques, moteurs de faible intensité au démarrage ou circuits de distribution.

Format 3 modules pratique pour l’intégration en tableau

Avec une largeur de 3 modules, ce disjoncteur tripolaire s’intègre facilement dans un coffret ou une armoire modulaire en optimisant l’espace disponible sur rail. Sa profondeur totale de 44 mm facilite l’implantation dans les tableaux où la compacité est recherchée, sans compliquer le câblage ni l’organisation des protections. C’est une configuration particulièrement appréciée pour les tableaux de distribution électrique nécessitant un appareillage lisible et rationnel.

Pouvoir de coupure élevé pour une protection adaptée aux installations exigeantes

Ce modèle dispose d’un pouvoir de coupure assigné de 10 kA selon EN 60898 à 400 V et de 16 kA selon IEC 60947-2 à 400 V. Cette double lecture technique permet de bien situer le produit dans des applications de protection modulaire où le niveau de court-circuit présumé impose une réponse sérieuse de l’appareillage. Il constitue ainsi un choix pertinent pour les installations triphasées où la tenue aux défauts doit être cohérente avec les contraintes du tableau et de l’environnement électrique.

Courbe C 25 A pour les usages les plus fréquents en distribution

Le calibre 25 A associé à une courbe de déclenchement C apporte un bon compromis entre protection et continuité d’exploitation sur les circuits triphasés standards. Ce type de courbe supporte les pointes de courant temporaires plus facilement qu’une courbe très sensible, tout en assurant un déclenchement rapide en cas de défaut. Pour l’installateur, cela permet de sécuriser de nombreux départs sans surdimensionner la protection ni multiplier les contraintes de sélection.

Raccordement souple et compatibilité avec les habitudes de câblage en tableau

Le disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² et des conducteurs multibrins de 1,5 à 25 mm², ce qui couvre un large éventail de sections utilisées en distribution. Cette plage de raccordement offre davantage de souplesse lors de la mise en œuvre, que ce soit pour l’alimentation du disjoncteur ou pour le départ vers les circuits protégés. La conception DX³ est également pensée pour s’intégrer aux pratiques de câblage modulaires, notamment dans des ensembles organisés et évolutifs.

Caractéristiques techniques utiles en environnement électrique modulaire

Ce disjoncteur 3P fonctionne en courant alternatif 50 à 60 Hz avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 contribue à mieux maîtriser les effets du défaut en aval. L’indice de protection IP20, le degré de pollution 2 et la plage de température de fonctionnement de -25 à +70 °C permettent de l’intégrer dans des ensembles de protection et de distribution répondant aux contraintes habituelles des tableaux électriques.

Une solution claire pour protéger trois pôles sans neutre

Ce modèle protège 3 pôles et ne prévoit pas de connexion du neutre, ce qui le destine aux circuits triphasés sans neutre à couper dans l’appareil. Cette configuration simplifie le choix lorsque l’installation demande une protection strictement tripolaire. Le résultat est un appareillage lisible, cohérent avec les besoins de nombreuses lignes de puissance et parfaitement adapté aux tableaux où la sélection précise du nombre de pôles est essentielle.

Disjoncteur DX³ pensé pour les tableaux évolutifs

La possibilité d’ajouter des dispositifs supplémentaires en fait une base intéressante pour les tableaux appelés à évoluer. Dans un environnement de distribution électrique modulaire, cette compatibilité permet d’adapter plus facilement la protection aux besoins futurs du chantier ou de l’installation. Pour l’acheteur professionnel comme pour l’installateur exigeant, ce disjoncteur tripolaire C25 400 V représente un choix technique précis, facile à intégrer et pertinent pour une protection triphasée modulaire bien maîtrisée.
