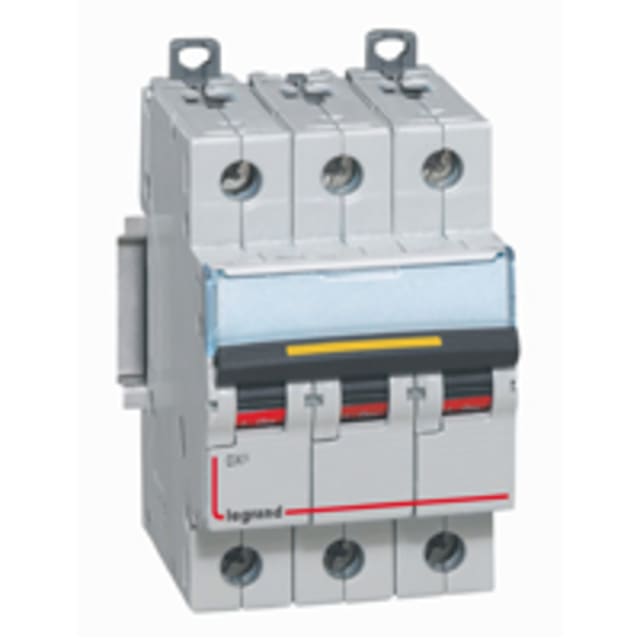

Disjoncteur tripolaire C40 400V 10000A 16kA 409258

Disjoncteur tripolaire C40 pour protection des circuits triphasés 400 V

Ce disjoncteur modulaire tripolaire courbe C 40 A est conçu pour la protection des circuits triphasés en 400 V AC. Il assure la coupure des surcharges et des courts-circuits sur trois pôles protégés, sans neutre associé. Ce format 3P convient parfaitement aux tableaux de distribution alimentant des équipements triphasés, des départs moteurs compatibles avec une courbe C, ou des lignes techniques nécessitant une protection modulaire précise et compacte.

Pouvoir de coupure élevé pour environnements techniques exigeants

Ce modèle de la série DX³ associe un pouvoir de coupure assigné de 10 kA selon EN 60898 à 400 V et 16 kA selon IEC 60947-2 à 400 V. Cette double lecture permet de répondre aussi bien aux besoins des installations modulaires classiques qu’aux contextes plus techniques où le niveau de court-circuit présumé impose une protection renforcée. À 230 V, le pouvoir de coupure Icu atteint 32 kA, ce qui confirme un positionnement adapté aux tableaux où la sélectivité et la tenue en court-circuit sont des critères importants.

Courbe C 40 A adaptée aux usages avec appels de courant modérés

Avec un courant nominal de 40 A et une courbe de déclenchement C, ce disjoncteur est particulièrement indiqué pour les circuits susceptibles de présenter un appel de courant modéré à la mise sous tension. Il convient à de nombreux usages en distribution électrique tertiaire et technique, notamment lorsque l’on souhaite éviter les déclenchements intempestifs tout en conservant une protection efficace contre les défauts. Sa tension de dimensionnement de 400 V et son fonctionnement en 50/60 Hz facilitent son intégration dans des installations AC standards.

Format 3 modules pour intégration simple dans le tableau

Sa largeur de 3 unités de division permet une implantation rationnelle dans les coffrets et tableaux modulaires. Avec une profondeur totale de 44 mm, il se prête à un montage soigné dans les ensembles de distribution où l’optimisation de l’espace reste essentielle. Ce format compact aide à maintenir une lecture claire du tableau tout en assurant une protection tripolaire complète sur un encombrement maîtrisé.

Raccordement souple pour conducteurs rigides et multibrins

Ce disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement permet de couvrir de nombreux besoins de câblage en armoire et en tableau, aussi bien sur des départs de puissance modérée que sur des circuits de distribution secondaire. L’installateur bénéficie ainsi d’une bonne souplesse de mise en œuvre selon la section réellement nécessaire au circuit protégé.

Protection modulaire pensée pour la coordination des équipements

La présence de dispositifs supplémentaires possibles constitue un atout pour les installations évolutives. Ce disjoncteur peut ainsi s’intégrer dans une architecture modulaire cohérente, avec ajout d’accessoires compatibles selon les besoins du tableau. La série DX³ est couramment retenue pour construire des ensembles de protection et de distribution homogènes, lisibles et adaptés aux exigences des environnements techniques.

Caractéristiques électriques utiles pour la sécurité d’exploitation

Ce modèle dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV, des valeurs importantes pour apprécier son comportement dans l’environnement du tableau. Sa classe de limitation énergétique 3 contribue à limiter les effets thermiques et dynamiques liés aux défauts, tandis que son indice de protection IP20 répond à l’usage en enveloppe modulaire. Le degré de pollution 2 et la plage de température de fonctionnement de -25 à 70 °C renforcent sa pertinence pour des installations électriques soumises à des conditions d’exploitation étendues.

Une solution adaptée à la distribution électrique triphasée en coffret

Ce disjoncteur tripolaire C40 400 V constitue une solution pertinente pour protéger des départs triphasés dans les tableaux de protections et de distribution électrique. Son calibre 40 A, son pouvoir de coupure élevé, son format 3 modules et sa compatibilité avec des accessoires de la gamme en font un choix technique adapté aux installations où l’on recherche une protection modulaire performante, lisible et facile à intégrer dans un coffret moderne.
