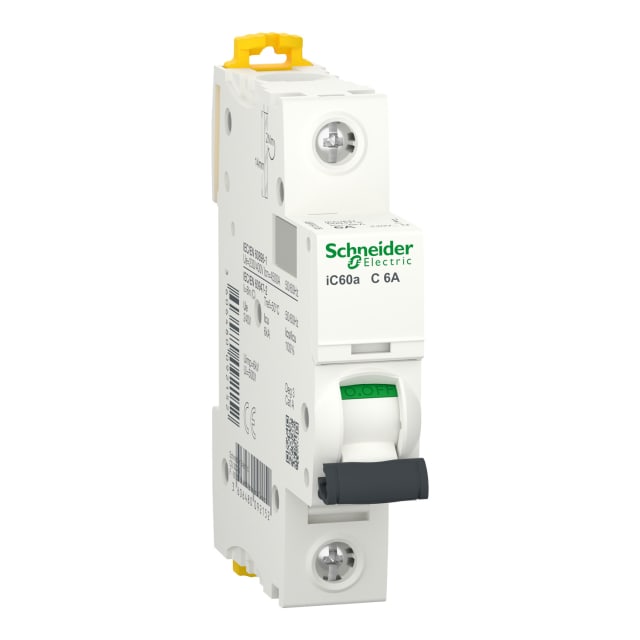

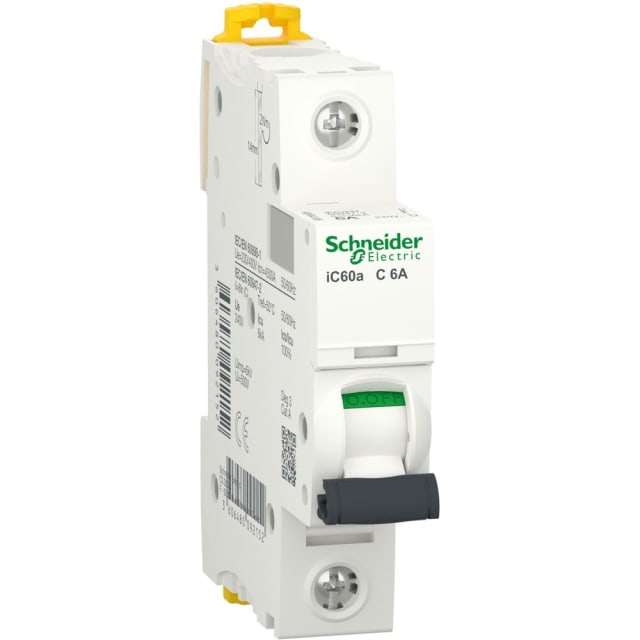

Disjoncteur modulaire 1P 6A courbe C A9F64106
Disjoncteur modulaire unipolaire 1P 6 A courbe C, Acti9 iC60, pour protection des circuits en 230 V. Pouvoir de coupure 4,5 kA, format compact 1 module.
10.49€ HTVA
14 en stock
14 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 10.49€ | 0% |
| 3-5 | 10.28€ | 2% |
| 6-10 | 10.18€ | 3% |
| 11+ | 10.07€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Conducteur neutre à connection | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4107251 |
Réf. 4107251
Disjoncteur modulaire 1P 6A courbe C A9F64106
Modèle sélectionné
|
1 | 6 A | non | En stock | 10.49€ HTVA par 1 pièce En stock |
| 4106540 |
Réf. 4106540
Disjoncteur miniature 2P 16A courbe C A9F64216
|
2 | 16 A | non | En stock | 12.99€ HTVA par 1 pièce En stock |
| 4106543 |
Réf. 4106543
Disjoncteur bipolaire 20A courbe C 10kA A9F64220
|
2 | 20 A | non | En stock | 12.68€ HTVA par 1 pièce En stock |
| 4106889 |
Réf. 4106889
Disjoncteur modulaire 1P 2A courbe C A9F64102
|
1 | 2 A | non | Sur commande | 13.90€ HTVA par 1 pièce Sur commande |
| 4107250 |
Réf. 4107250
Disjoncteur miniature 1P 4A courbe C A9F64104
|
1 | 4 A | non | En stock | 13.57€ HTVA par 1 pièce En stock |
| 4107258 |
Réf. 4107258
Disjoncteur modulaire 2P 2A courbe C iC60a A9F64202
|
2 | 2 A | non | Sur commande | 26.06€ HTVA par 1 pièce Sur commande |
| 4107259 |
Réf. 4107259
Disjoncteur miniature 2P 4A courbe C A9F64204
|
2 | 4 A | non | En stock | 26.72€ HTVA par 1 pièce En stock |
| 4107260 |
Réf. 4107260
Disjoncteur miniature 2P 6A courbe C A9F64206
|
2 | 6 A | non | En stock | 19.21€ HTVA par 1 pièce En stock |
| 4107261 |
Réf. 4107261
Disjoncteur miniature 2P 10A courbe C A9F64210
|
2 | 10 A | non | En stock | 12.68€ HTVA par 1 pièce En stock |
| 4107262 |
Réf. 4107262
Disjoncteur miniature 2P 25A courbe C A9F64225
|
2 | 25 A | non | En stock | 20.57€ HTVA par 1 pièce En stock |
| 4107263 |
Réf. 4107263
Disjoncteur miniature 2P 32A courbe C iC60a A9F64232
|
2 | 32 A | non | En stock | 20.57€ HTVA par 1 pièce En stock |
| 4107264 |
Réf. 4107264
Disjoncteur modulaire iC60a 2P 40A courbe C A9F64240
|
2 | 40 A | non | Sur commande | 22.57€ HTVA par 1 pièce Sur commande |
| 4107269 |
Réf. 4107269
Disjoncteur tripolaire 16A courbe C iC60a A9F64316
|
3 | 16 A | non | En stock | 36.50€ HTVA par 1 pièce En stock |
| 4107270 |
Réf. 4107270
Disjoncteur tripolaire 20A courbe C iC60a A9F64320
|
3 | 20 A | non | En stock | 36.50€ HTVA par 1 pièce En stock |
| 4107271 |
Réf. 4107271
Disjoncteur triphasé 25A courbe C 3 pôles A9F64325
|
3 | 25 A | non | En stock | 36.50€ HTVA par 1 pièce En stock |
| 4107272 |
Réf. 4107272
Disjoncteur tripolaire 32A courbe C iC60a A9F64332
|
3 | 32 A | non | En stock | 37.41€ HTVA par 1 pièce En stock |
| 4107273 |
Réf. 4107273
Disjoncteur triphasé 40A courbe C iC60a A9F64340
|
3 | 40 A | non | En stock | 43.38€ HTVA par 1 pièce En stock |
| 4107276 |
Réf. 4107276
Disjoncteur miniature 4P 6A courbe C A9F64406
|
4 | 6 A | non | En stock | 51.32€ HTVA par 1 pièce En stock |
| 4107277 |
Réf. 4107277
Disjoncteur modulaire 4 pôles 10A courbe C A9F64410
|
4 | 10 A | non | En stock | 51.32€ HTVA par 1 pièce En stock |
| 4107278 |
Réf. 4107278
Disjoncteur tétrapolaire 16A courbe C iC60a A9F64416
|
4 | 16 A | non | En stock | 47.74€ HTVA par 1 pièce En stock |
| 4107279 |
Réf. 4107279
Disjoncteur tétrapolaire 20A courbe C A9F64420
|
4 | 20 A | non | En stock | 47.74€ HTVA par 1 pièce En stock |
| 4107280 |
Réf. 4107280
Disjoncteur modulaire 4P 25A courbe C A9F64425
|
4 | 25 A | non | En stock | 48.62€ HTVA par 1 pièce En stock |
| 4107281 |
Réf. 4107281
Disjoncteur modulaire 4P 32A courbe C A9F64432
|
4 | 32 A | non | En stock | 47.74€ HTVA par 1 pièce En stock |
| 4107282 |
Réf. 4107282
Disjoncteur 4 pôles 40A courbe C iC60a A9F64440
|
4 | 40 A | non | En stock | 55.52€ HTVA par 1 pièce En stock |
| 4130688 |
Réf. 4130688
Disjoncteur tétrapolaire 50A courbe C A9F64450
|
4 | 50 A | oui | Sur commande | 86.55€ HTVA par 1 pièce Sur commande |
| 4130718 |
Réf. 4130718
Disjoncteur 4 pôles 63A courbe C iC60a A9F64463
|
4 | 63 A | non | Sur commande | 95.76€ HTVA par 1 pièce Sur commande |
| 4367704 |
Réf. 4367704
Disjoncteur modulaire iC60a 2P 63A courbe C A9F64263
|
2 | 63 A | non | En stock | 39.72€ HTVA par 1 pièce En stock |
| 4406908 |
Réf. 4406908
Disjoncteur modulaire 2P 50A courbe C iC60a A9F64250
|
2 | 50 A | oui | Sur commande | 33.92€ HTVA par pièce Sur commande |
Disjoncteur modulaire 1P 6A courbe C pour la protection des circuits
Ce disjoncteur modulaire unipolaire 6 A courbe C de la gamme Acti9 iC60 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques basse tension. Son calibre 6 A le destine aux départs nécessitant une protection précise, tandis que sa courbe C convient aux circuits présentant un courant d’appel modéré au démarrage.
Format 1 module pratique pour une intégration propre au tableau
Avec une largeur de 1 module, ce disjoncteur 1P s’intègre facilement dans les coffrets et tableaux de distribution lorsque l’encombrement doit être maîtrisé. Sa profondeur totale de 44,5 mm facilite son implantation dans les ensembles modulaires compacts. Ce format permet d’optimiser la place disponible tout en conservant une organisation lisible des protections.
Courbe C adaptée aux usages courants avec appels de courant modérés
La courbe de déclenchement C est particulièrement adaptée à de nombreux circuits d’alimentation usuels, notamment lorsque les équipements raccordés peuvent générer un appel de courant temporaire à la mise sous tension. Elle permet d’éviter les déclenchements intempestifs tout en maintenant une protection efficace du circuit. C’est un choix pertinent pour les installations où l’équilibre entre continuité d’usage et sécurité de coupure est recherché.
Pouvoir de coupure dimensionné pour les besoins de protection modulaire
Ce modèle présente un pouvoir de coupure assigné Icn de 4,5 kA selon EN 60898 et un pouvoir de coupure Icu de 6 kA selon IEC 60947-2 à 230 V. Ces caractéristiques en font une solution adaptée à la protection modulaire des circuits terminaux dans de nombreux tableaux de distribution. La classe de limitation énergétique 3 contribue en outre à réduire les contraintes thermiques et électrodynamiques en cas de défaut.
Raccordement souple pour conducteurs rigides et souples
Le disjoncteur accepte des sections de conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse lors de l’installation, aussi bien en neuf qu’en rénovation, et facilite l’adaptation aux différentes architectures de câblage du tableau. L’absence de neutre raccordable confirme qu’il s’agit bien d’un appareil unipolaire dédié à la coupure et à la protection d’un seul pôle protégé.
Caractéristiques électriques adaptées aux environnements de tableau
Prévu pour une tension de dimensionnement de 230 V en courant alternatif, ce disjoncteur fonctionne à une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau cohérent pour les environnements de distribution modulaire. Son indice de protection IP20 correspond à un usage intégré dans un tableau ou un coffret assurant la protection de l’ensemble.
Compatibilité avec accessoires et exploitation en environnement technique
Ce disjoncteur Acti9 iC60 peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation, de signalisation ou de commande. Il est conçu pour fonctionner dans une plage de température ambiante étendue de -35 à 70 °C, avec un degré de pollution 3 et une catégorie de surtension 2. Ces éléments en font un appareil bien adapté aux environnements techniques où la stabilité de l’installation et la bonne coordination des protections sont essentielles.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 4.5 kA |
|---|---|
| Nombre de pôles (total) | 1 |
| Courant nominal | 6 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 1 |
| Largeur en unités de division | 1 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 4.5 kA |
| Tension de dimensionnement | 230 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 6 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 2 |
| Section du conducteur multifilaire pouvant être raccordée | 1...16 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...25 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 1.3 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,108 kg |
Produits de la même série que le produit consulté
Ce disjoncteur 1P 6A courbe C convient-il pour protéger un circuit d’éclairage ?
Oui, ce calibre est généralement utilisé pour des circuits d’éclairage, à condition de respecter le dimensionnement du circuit, la section des conducteurs et les règles d’installation en vigueur. En cas de doute, faites valider le choix par un professionnel.
Peut-on utiliser ce disjoncteur modulaire dans un tableau électrique domestique ?
Oui, c’est un disjoncteur modulaire au format 1 module, prévu pour un montage dans un tableau sur rail DIN. Vérifiez simplement la compatibilité avec votre tableau et les accessoires éventuels déjà en place.
Faut-il un neutre pour raccorder ce disjoncteur 1P ?
Non, ce modèle est unipolaire : il protège un seul conducteur de phase. Le neutre ne se raccorde pas sur ce disjoncteur.
Peut-on ajouter des accessoires ou des dispositifs complémentaires sur ce modèle ?
Oui, la fiche produit indique que des dispositifs supplémentaires sont possibles. La compatibilité dépend toutefois de l’accessoire choisi et de la gamme Acti9 iC60.
Quelle place ce disjoncteur prend-il dans le tableau ?
Il occupe 1 unité de division, ce qui permet une intégration compacte dans un tableau électrique standard.
Ce disjoncteur est-il adapté à une utilisation en environnement intérieur classique ?
Oui, son indice de protection IP20 correspond à une utilisation en intérieur, dans un tableau électrique fermé et correctement installé.
