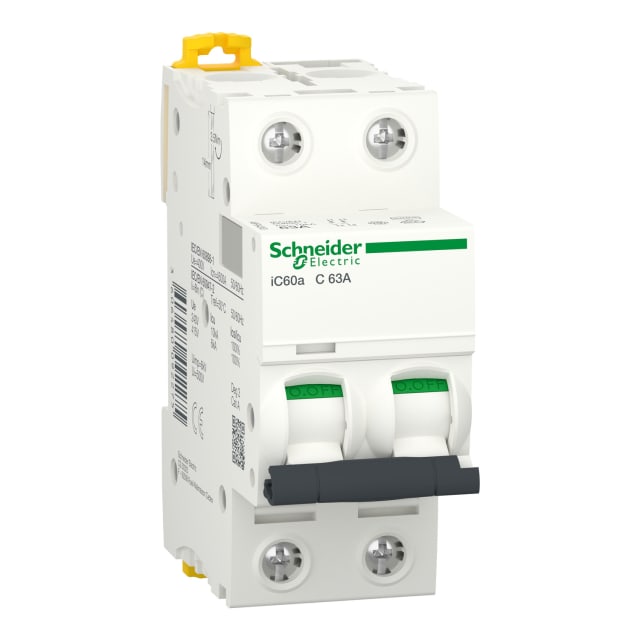

Disjoncteur modulaire iC60a 2P 63A courbe C A9F64263
Disjoncteur modulaire Acti9 iC60a bipolaire 2P, 63 A courbe C, pour protection des circuits en tableau électrique. Pouvoir de coupure 4,5 kA, format 2 modules, tension 400 V AC.
39.72€ HTVA
2 en stock
2 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 39.72€ | 0% |
| 3-5 | 38.92€ | 2% |
| 6-10 | 38.53€ | 3% |
| 11+ | 38.13€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Conducteur neutre à connection | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4367704 |
Réf. 4367704
Disjoncteur modulaire iC60a 2P 63A courbe C A9F64263
Modèle sélectionné
|
2 | 63 A | non | En stock | 39.72€ HTVA par 1 pièce En stock |
| 4106540 |
Réf. 4106540
Disjoncteur miniature 2P 16A courbe C A9F64216
|
2 | 16 A | non | En stock | 12.99€ HTVA par 1 pièce En stock |
| 4106543 |
Réf. 4106543
Disjoncteur bipolaire 20A courbe C 10kA A9F64220
|
2 | 20 A | non | En stock | 12.68€ HTVA par 1 pièce En stock |
| 4106889 |
Réf. 4106889
Disjoncteur modulaire 1P 2A courbe C A9F64102
|
1 | 2 A | non | Sur commande | 13.90€ HTVA par 1 pièce Sur commande |
| 4107250 |
Réf. 4107250
Disjoncteur miniature 1P 4A courbe C A9F64104
|
1 | 4 A | non | En stock | 13.57€ HTVA par 1 pièce En stock |
| 4107251 |
Réf. 4107251
Disjoncteur modulaire 1P 6A courbe C A9F64106
|
1 | 6 A | non | En stock | 10.49€ HTVA par 1 pièce En stock |
| 4107258 |
Réf. 4107258
Disjoncteur modulaire 2P 2A courbe C iC60a A9F64202
|
2 | 2 A | non | Sur commande | 26.06€ HTVA par 1 pièce Sur commande |
| 4107259 |
Réf. 4107259
Disjoncteur miniature 2P 4A courbe C A9F64204
|
2 | 4 A | non | En stock | 26.72€ HTVA par 1 pièce En stock |
| 4107260 |
Réf. 4107260
Disjoncteur miniature 2P 6A courbe C A9F64206
|
2 | 6 A | non | En stock | 19.21€ HTVA par 1 pièce En stock |
| 4107261 |
Réf. 4107261
Disjoncteur miniature 2P 10A courbe C A9F64210
|
2 | 10 A | non | En stock | 12.68€ HTVA par 1 pièce En stock |
| 4107262 |
Réf. 4107262
Disjoncteur miniature 2P 25A courbe C A9F64225
|
2 | 25 A | non | En stock | 20.57€ HTVA par 1 pièce En stock |
| 4107263 |
Réf. 4107263
Disjoncteur miniature 2P 32A courbe C iC60a A9F64232
|
2 | 32 A | non | En stock | 20.57€ HTVA par 1 pièce En stock |
| 4107264 |
Réf. 4107264
Disjoncteur modulaire iC60a 2P 40A courbe C A9F64240
|
2 | 40 A | non | Sur commande | 22.57€ HTVA par 1 pièce Sur commande |
| 4107269 |
Réf. 4107269
Disjoncteur tripolaire 16A courbe C iC60a A9F64316
|
3 | 16 A | non | En stock | 36.50€ HTVA par 1 pièce En stock |
| 4107270 |
Réf. 4107270
Disjoncteur tripolaire 20A courbe C iC60a A9F64320
|
3 | 20 A | non | En stock | 36.50€ HTVA par 1 pièce En stock |
| 4107271 |
Réf. 4107271
Disjoncteur triphasé 25A courbe C 3 pôles A9F64325
|
3 | 25 A | non | En stock | 36.50€ HTVA par 1 pièce En stock |
| 4107272 |
Réf. 4107272
Disjoncteur tripolaire 32A courbe C iC60a A9F64332
|
3 | 32 A | non | En stock | 37.41€ HTVA par 1 pièce En stock |
| 4107273 |
Réf. 4107273
Disjoncteur triphasé 40A courbe C iC60a A9F64340
|
3 | 40 A | non | En stock | 43.38€ HTVA par 1 pièce En stock |
| 4107276 |
Réf. 4107276
Disjoncteur miniature 4P 6A courbe C A9F64406
|
4 | 6 A | non | En stock | 51.32€ HTVA par 1 pièce En stock |
| 4107277 |
Réf. 4107277
Disjoncteur modulaire 4 pôles 10A courbe C A9F64410
|
4 | 10 A | non | En stock | 51.32€ HTVA par 1 pièce En stock |
| 4107278 |
Réf. 4107278
Disjoncteur tétrapolaire 16A courbe C iC60a A9F64416
|
4 | 16 A | non | En stock | 47.74€ HTVA par 1 pièce En stock |
| 4107279 |
Réf. 4107279
Disjoncteur tétrapolaire 20A courbe C A9F64420
|
4 | 20 A | non | En stock | 47.74€ HTVA par 1 pièce En stock |
| 4107280 |
Réf. 4107280
Disjoncteur modulaire 4P 25A courbe C A9F64425
|
4 | 25 A | non | En stock | 48.62€ HTVA par 1 pièce En stock |
| 4107281 |
Réf. 4107281
Disjoncteur modulaire 4P 32A courbe C A9F64432
|
4 | 32 A | non | En stock | 47.74€ HTVA par 1 pièce En stock |
| 4107282 |
Réf. 4107282
Disjoncteur 4 pôles 40A courbe C iC60a A9F64440
|
4 | 40 A | non | En stock | 55.52€ HTVA par 1 pièce En stock |
| 4130688 |
Réf. 4130688
Disjoncteur tétrapolaire 50A courbe C A9F64450
|
4 | 50 A | oui | Sur commande | 86.55€ HTVA par 1 pièce Sur commande |
| 4130718 |
Réf. 4130718
Disjoncteur 4 pôles 63A courbe C iC60a A9F64463
|
4 | 63 A | non | Sur commande | 95.76€ HTVA par 1 pièce Sur commande |
| 4406908 |
Réf. 4406908
Disjoncteur modulaire 2P 50A courbe C iC60a A9F64250
|
2 | 50 A | oui | Sur commande | 33.92€ HTVA par pièce Sur commande |
Disjoncteur modulaire bipolaire 63 A pour la protection des circuits AC
Ce disjoncteur modulaire Acti9 iC60a en version 2P 63 A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits en courant alternatif. Son format bipolaire permet la coupure de deux pôles protégés, ce qui le rend adapté aux installations de distribution nécessitant une protection cohérente sur les deux conducteurs actifs. Son calibre 63 A convient aux lignes de forte intensité, dans les tableaux de répartition résidentiels, tertiaires ou techniques.
Courbe C adaptée aux usages courants avec appels de courant modérés
La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des pointes de courant modérées au démarrage. Elle convient donc aux usages classiques de distribution, à l’alimentation de circuits terminaux ou de départs spécifiques où l’on recherche un bon équilibre entre protection des conducteurs et continuité de service. Cette configuration est pertinente lorsque l’installation doit supporter des équipements avec courant d’appel sans provoquer de déclenchements intempestifs.
Format 2 modules compact pour intégration simple en tableau
Avec une largeur de 2 unités de division et une profondeur totale de 44,5 mm, ce disjoncteur modulaire iC60a s’intègre facilement dans un coffret ou un tableau électrique modulaire. Son encombrement contenu facilite l’organisation des rangées et permet de conserver une implantation propre, même lorsque l’espace disponible est compté. Ce format est recherché pour les tableaux de protection et de distribution où la lisibilité et la densité d’équipement doivent rester maîtrisées.
Pouvoir de coupure et tenue électrique adaptés à la distribution modulaire
Ce modèle dispose d’un pouvoir de coupure assigné de 4,5 kA selon EN 60898 aussi bien à 230 V qu’à 400 V, avec un Icu de 6 kA à 400 V et de 10 kA à 230 V selon IEC 60947-2. Ces caractéristiques permettent de l’utiliser dans des applications de protection modulaire où la capacité à interrompre un défaut doit être clairement définie. Sa tension de dimensionnement de 400 V, sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son adéquation aux environnements de distribution AC 50 à 60 Hz.
Raccordement pratique pour sections de câbles courantes à fortes
Le raccordement accepte des conducteurs monofilaire de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de sections offre une bonne souplesse pour s’adapter aux besoins du chantier, qu’il s’agisse d’une alimentation principale, d’un départ de puissance ou d’une répartition en tableau. L’installateur bénéficie ainsi d’une compatibilité utile avec des sections fréquemment rencontrées sur les circuits en 63 A.
Conçu pour fonctionner dans des conditions d’exploitation étendues
Ce disjoncteur modulaire bipolaire fonctionne sur réseau AC et supporte une plage de température ambiante de -35 à 70 °C, ce qui facilite son emploi dans des environnements techniques variés. Sa classe de protection IP20, son degré de pollution 3 et sa catégorie de surtension 2 correspondent à un usage en enveloppe ou tableau, dans le respect des règles d’intégration habituelles. La classe de limitation énergétique 3 contribue également à une meilleure maîtrise des effets d’un défaut sur l’installation protégée.
Une solution Acti9 iC60a pensée pour les tableaux évolutifs
Appartenant à la série Acti9 iC60a, ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui en fait un choix intéressant pour les tableaux appelés à évoluer ou à être complétés par des accessoires de signalisation ou de commande compatibles. Pour l’acheteur professionnel comme pour le tableautier, cela apporte plus de souplesse dans la conception de la protection, tout en conservant un appareil modulaire 2P 63 A lisible, technique et adapté aux besoins de distribution électrique.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 4.5 kA |
|---|---|
| Nombre de pôles (total) | 2 |
| Courant nominal | 63 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 2 |
| Largeur en unités de division | 2 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 4.5 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 6 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 10 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 2 |
| Section du conducteur multifilaire pouvant être raccordée | 1...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...35 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 5.6 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,275 kg |
Produits de la même série que le produit consulté
Ce disjoncteur bipolaire 2P coupe-t-il les deux conducteurs en même temps ?
Oui. Ce modèle 2P est prévu pour protéger et sectionner deux pôles. Il est donc adapté quand il faut couper simultanément la phase et le conducteur associé dans un circuit bipolaire.
Ce disjoncteur modulaire Schneider Acti9 iC60a 63A courbe C convient-il pour un tableau électrique standard ?
Oui, c’est un appareil modulaire pour montage sur rail DIN, au format 2 modules. Il s’intègre dans un tableau de répartition classique, à condition que l’encombrement et le schéma de câblage soient adaptés à votre installation.
Peut-on utiliser ce disjoncteur pour remplacer un ancien disjoncteur 2P 63A ?
Oui, si le remplacement concerne un appareil bipolaire de même calibre et si le tableau est compatible avec un disjoncteur modulaire 2 modules. Il faut vérifier le type de raccordement, l’encombrement et la compatibilité avec les peignes ou accessoires déjà en place.
Comment se raccorde ce disjoncteur 2P en pratique ?
Le raccordement se fait sur les deux pôles prévus à cet effet, avec des conducteurs adaptés à la section admissible par les bornes. Pour une installation sûre et conforme, il faut respecter le sens de câblage, le serrage recommandé et les règles du tableau électrique.
Ce disjoncteur est-il adapté à une utilisation en habitation ou en petit tertiaire ?
Oui, c’est un disjoncteur modulaire destiné à la protection des circuits dans les tableaux de distribution. Il peut convenir à des installations résidentielles ou tertiaires, sous réserve que le dimensionnement du circuit soit correct et validé par un professionnel si nécessaire.
Faut-il un accessoire particulier pour l’installer avec d’autres modules Schneider Acti9 ?
Pas forcément. La gamme Acti9 est conçue pour être intégrée dans un tableau modulaire standard, mais la compatibilité avec des peignes, auxiliaires ou accessoires dépend de la configuration exacte du tableau et des autres appareils présents.
