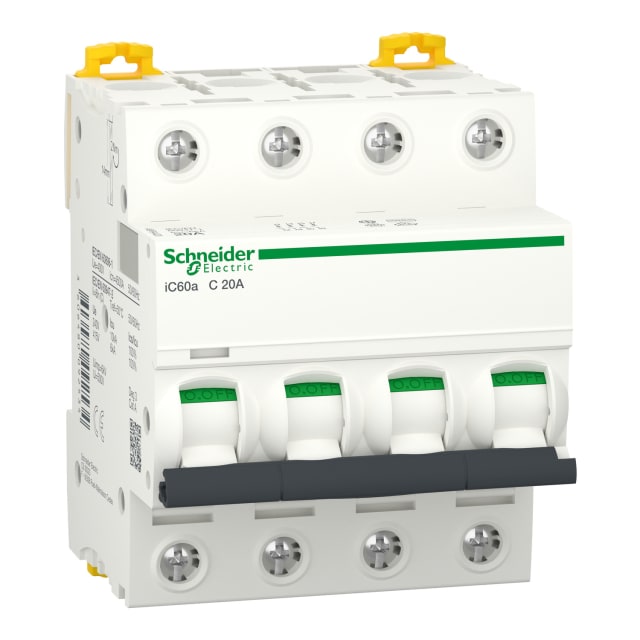

Disjoncteur tétrapolaire 20A courbe C A9F64420
Disjoncteur tétrapolaire Acti9 iC60, 20 A courbe C, réf. A9F64420. Protection fiable des circuits 4P contre surcharges et courts-circuits, avec pouvoir de coupure 4,5 kA et montage sur rail DIN.
46.56€ HTVA
| Quantité | Prix | Remise |
|---|---|---|
| 0-2 | 46.56€ | 0% |
| 3-5 | 45.63€ | 2% |
| 6-10 | 45.16€ | 3% |
| 11+ | 44.70€ | 4% |
Disjoncteur tétrapolaire 20 A courbe C Acti9 iC60 – référence A9F64420
Le disjoncteur tétrapolaire 20 A courbe C A9F64420 de la série Acti9 iC60 est une solution de protection modulaire conçue pour la distribution électrique basse tension. Avec ses 4 pôles protégés, il assure la protection des circuits contre les surcharges et les courts-circuits dans les installations tertiaires, industrielles ou résidentielles nécessitant une coupure tétrapolaire.
Compact et pensé pour une intégration simple dans un tableau électrique, ce disjoncteur prend 4 modules de largeur et se monte sur rail DIN. Sa courbe de déclenchement C le rend particulièrement adapté aux circuits présentant des appels de courant modérés au démarrage, tout en conservant une protection efficace des lignes.
Les points forts du disjoncteur A9F64420
- Calibre 20 A pour la protection des circuits adaptés à cette intensité nominale.
- 4 pôles protégés pour une coupure tétrapolaire sécurisée.
- Courbe C : un compromis adapté à de nombreuses applications courantes.
- Pouvoir de coupure 4,5 kA selon EN 60898 à 230 V et 400 V.
- Pouvoir de coupure Icu jusqu’à 10 kA à 230 V et 6 kA à 400 V selon IEC 60947-2.
- Classe de limitation énergétique 3 pour contribuer à limiter l’énergie laissée au circuit en cas de défaut.
- Largeur 4 modules pour une implantation claire et standardisée dans le coffret.
Une protection fiable pour les tableaux électriques
Ce disjoncteur modulaire est conçu pour s’intégrer dans les tableaux de distribution où la continuité de service, la lisibilité du câblage et la sécurité d’exploitation sont essentielles. Son indication VisiTrip facilite l’identification du circuit déclenché, ce qui peut aider à réduire le temps de diagnostic lors d’une intervention.
La bande VisiSafe apporte un repère visuel de la séparation physique des contacts, utile pour les opérations de maintenance en aval. Le mécanisme de fermeture rapide, indépendant de la vitesse d’actionnement manuel, contribue à une meilleure tenue dans le temps du produit.
Caractéristiques techniques essentielles
- Référence fabricant : A9F64420
- Référence commerciale : 4107279
- GTIN / EAN : 3606480092534
- Série : Acti9 iC60
- Type : disjoncteur miniature basse tension (MCB)
- Nombre de pôles : 4
- Nombre de pôles protégés : 4
- Courant nominal : 20 A
- Courbe de déclenchement : C
- Tension de dimensionnement : 400 V
- Type de tension : AC
- Fréquence : 50…60 Hz
- Tension d’isolement Ui : 500 V
- Tension de tenue aux chocs Uimp : 6 kV
- Degré de protection : IP20
- Degré de pollution : 3
- Température de service : -35 à 70 °C
- Profondeur totale : 44,5 mm
- Section raccordable conducteur monofilaire : 1 à 25 mm²
- Section raccordable conducteur multifilaire : 1 à 16 mm²
- Puissance dissipée : 2,4 W
Applications typiques
Grâce à sa configuration tétrapolaire, ce disjoncteur peut convenir à des circuits nécessitant la coupure simultanée de plusieurs conducteurs dans un tableau électrique. Il est généralement utilisé pour des départs de distribution, des protections de circuits triphasés avec neutre selon l’architecture de l’installation, ou des ensembles nécessitant un appareil 4P compact et coordonné.
Sa courbe C et son calibre 20 A en font un choix pertinent pour des usages courants où l’on recherche un bon équilibre entre sensibilité au défaut et tolérance aux appels de courant normaux à la mise sous tension.
À vérifier avant l’achat
- Le calibre 20 A doit correspondre à la section des conducteurs et au dimensionnement du circuit.
- La configuration 4P doit être compatible avec votre schéma de distribution.
- Le pouvoir de coupure doit être adapté au niveau de court-circuit présumé de l’installation.
- Le format 4 modules doit être pris en compte dans l’encombrement du coffret.
Pourquoi choisir ce disjoncteur Acti9 iC60 ?
Ce modèle offre une réponse sérieuse aux besoins de protection modulaire en associant une conception reconnue, une installation standard sur rail DIN et des fonctions d’aide à l’exploitation appréciées en maintenance. Pour un tableau électrique propre, cohérent et durable, il représente une solution robuste et lisible, adaptée aux exigences des installations modernes.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 4.5 kA |
|---|---|
| Nombre de pôles (total) | 4 |
| Courant nominal | 20 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 4 |
| Largeur en unités de division | 4 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 4.5 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 6 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 10 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 2 |
| Section du conducteur multifilaire pouvant être raccordée | 1...16 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...25 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 2.4 W |
Produits de la même série que le produit consulté
Ce disjoncteur tétrapolaire 20 A est-il adapté à une installation triphasée ?
Oui, un disjoncteur 4 pôles sert généralement à protéger une alimentation triphasée. Vérifiez toutefois que le schéma de votre tableau et le circuit à protéger correspondent bien à un modèle 4P, et faites valider le raccordement par un électricien qualifié.
Peut-on utiliser ce disjoncteur pour couper aussi le neutre ?
Non, sur ce modèle le neutre n’est pas raccordé. Il protège et coupe les 4 pôles, mais il ne s’agit pas d’un 4P avec neutre commuté intégré.
Peut-on ajouter des accessoires sur ce disjoncteur Acti9 iC60a ?
Oui, la série Acti9 iC60a permet l’ajout de certains accessoires et d’éléments de signalisation selon la configuration retenue. La compatibilité exacte dépend de l’accessoire choisi.
Ce disjoncteur est-il compatible avec un tableau modulaire sur rail DIN ?
Oui, c’est un appareil modulaire prévu pour montage sur rail DIN dans un tableau électrique. Sa largeur de 4 modules doit toutefois être prise en compte dans l’implantation du coffret.
Quelle place prévoir dans le tableau pour ce disjoncteur ?
Prévoyez 4 modules de largeur au minimum. Il faut aussi conserver un volume suffisant pour le câblage, le rayon de courbure des conducteurs et l’accessibilité des bornes.
Faut-il respecter un sens de raccordement particulier à l’installation ?
Le raccordement doit suivre le schéma du tableau et les repérages du fabricant. En pratique, il est important de respecter l’arrivée et le départ prévus par l’installation, sans improviser le câblage.
Ce disjoncteur peut-il être installé en extérieur ou dans un environnement humide ?
Non, ce type de disjoncteur modulaire est destiné à être installé dans un coffret ou tableau adapté. Il ne doit pas être utilisé seul en extérieur ni exposé à l’humidité sans protection conforme.
