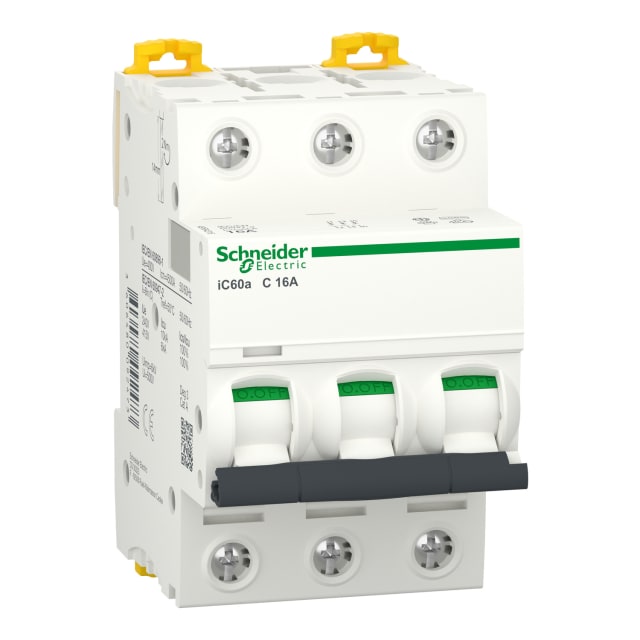

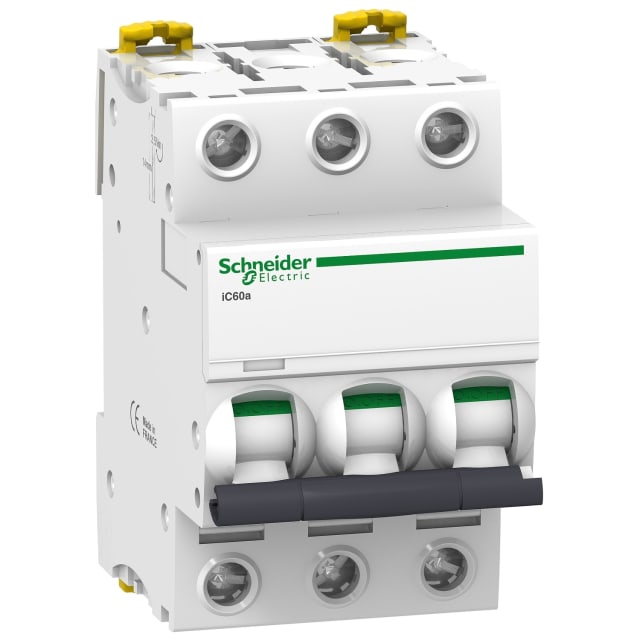

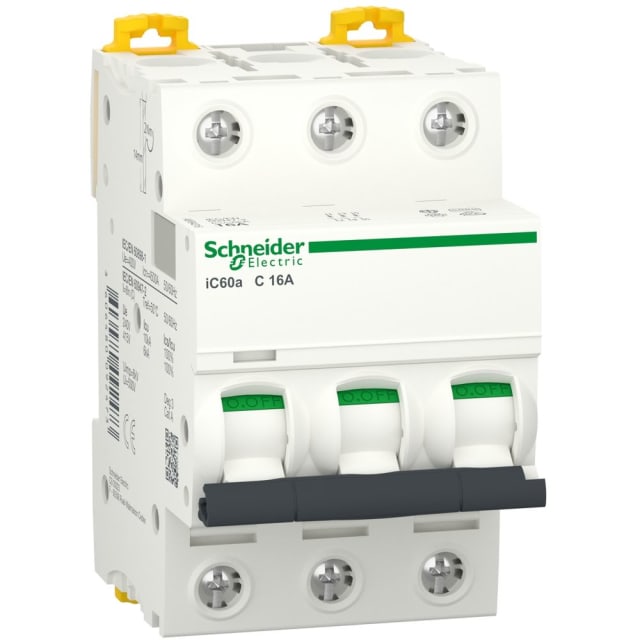

Disjoncteur tripolaire 16A courbe C iC60a A9F64316

Disjoncteur tripolaire 16A courbe C pour protection de circuits triphasés

Ce disjoncteur tripolaire 16A courbe C de la gamme Acti9 iC60a est conçu pour la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il assure une coupure simultanée des trois phases et convient aux installations de distribution modulaire où une protection précise, compacte et lisible est recherchée. Son calibre 16 A le destine aussi bien à des départs de puissance modérée qu’à des circuits techniques en tableau électrique.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits présentant des pointes de courant au démarrage, comme certains moteurs, auxiliaires, équipements techniques ou lignes d’alimentation de petits appareils triphasés. Elle permet d’éviter des déclenchements intempestifs tout en maintenant une protection efficace contre les défauts. Ce positionnement en fait un choix pertinent pour de nombreuses applications en environnement tertiaire, atelier ou logement technique.

Pouvoir de coupure dimensionné pour une protection modulaire basse tension

Ce modèle offre un pouvoir de coupure de 4,5 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure jusqu’à 10 kA à 230 V et 6 kA à 400 V selon IEC 60947-2. Cette double conformité permet de répondre à des besoins de protection en usage modulaire tout en conservant une bonne compatibilité avec les exigences de distribution basse tension. Sa classe de limitation énergétique 3 participe également à réduire l’énergie laissée passer en cas de défaut, ce qui contribue à mieux préserver les équipements en aval.

Format modulaire compact pour intégration simple dans le tableau

Avec une largeur de 3 modules et une profondeur totale de 44,5 mm, ce disjoncteur s’intègre facilement dans un tableau électrique modulaire sur rail DIN. Son encombrement maîtrisé facilite l’organisation des rangées et l’optimisation de l’espace disponible dans les coffrets de distribution. Cette configuration tripolaire sans neutre raccordé répond aux architectures de circuits 3 phases où seule la protection des phases est nécessaire.

Raccordement pratique et bonne compatibilité avec le câblage d’installation

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui permet de couvrir de nombreuses sections rencontrées en câblage de tableau. Cette plage de connexion facilite aussi bien le départ de circuits que l’intégration dans des ensembles de protection et de distribution. Le produit fonctionne en courant alternatif 50 à 60 Hz, sous tension assignée de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV.

Sécurité d’exploitation et maintenance facilitée en aval

Ce disjoncteur modulaire intègre les fonctions visuelles caractéristiques de la série iC60a pour simplifier l’intervention en tableau. L’indication de défaut permet d’identifier plus rapidement le circuit concerné, tandis que l’indication mécanique de séparation des contacts apporte une meilleure visibilité lors des opérations de maintenance. Pour l’installateur comme pour l’exploitant, cela se traduit par une lecture plus claire de l’état du départ protégé et une intervention plus fluide sur l’installation.

Conçu pour les environnements techniques exigeants

Ce disjoncteur triphasé 16A accepte une température ambiante de fonctionnement de -35 à 70 °C, avec un degré de pollution 3 et un indice de protection IP20. Il est ainsi adapté à une implantation en enveloppe ou coffret dans des environnements techniques courants, tout en conservant une protection appropriée des bornes. Sa puissance dissipée de 2,4 W reste compatible avec une intégration soignée dans les tableaux où la gestion thermique et la densité d’appareillage doivent être prises en compte.

Une base modulaire évolutive pour les tableaux Acti9

Ce modèle peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le départ protégé selon les besoins de signalisation, de commande ou d’extension fonctionnelle. Pour un tableau de distribution moderne, cette compatibilité est un atout pratique lorsqu’il faut préparer une installation évolutive sans changer l’appareil principal. Ce disjoncteur constitue ainsi une solution cohérente pour protéger un circuit tripolaire 16A avec une implantation nette, une lecture simple et des caractéristiques adaptées aux usages modulaires courants.
