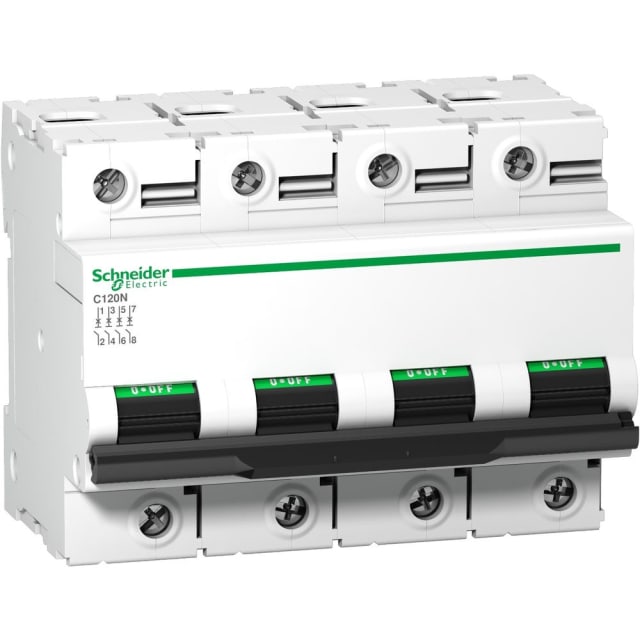

Disjoncteur modulaire 4P 80A courbe D 10kA A9N18391

Disjoncteur modulaire 4P 80A courbe D pour protections triphasées avec neutre

Ce disjoncteur modulaire 4P 80A courbe D de la gamme Acti9 C120 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en courant alternatif. Sa configuration quadripolaire avec 4 pôles protégés permet de couper et protéger simultanément les trois phases et le neutre, ce qui en fait un choix adapté aux tableaux de distribution alimentant des équipements triphasés avec neutre raccordé.

Courbe D adaptée aux charges à fort courant d’appel

La courbe de déclenchement D convient particulièrement aux circuits présentant des pointes de courant au démarrage. Elle est pertinente pour l’alimentation de récepteurs techniques tels que certains moteurs, transformateurs, équipements électromécaniques ou autres charges inductives générant un appel de courant important à la mise sous tension. Ce profil de déclenchement aide à limiter les coupures intempestives tout en maintenant une protection efficace du départ concerné.

Pouvoir de coupure 10 kA pour une protection solide du départ

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un Icu de 10 kA à 400 V selon IEC 60947-2, ce disjoncteur répond aux besoins des tableaux où un niveau de coupure élevé est requis. Il associe fonction de protection, commande et isolement dans un seul appareil modulaire. Sa classe de limitation énergétique 3 contribue en outre à réduire l’énergie laissée passer lors d’un défaut, ce qui participe à une meilleure protection des équipements situés en aval.

Format 4 pôles pratique pour coffrets et tableaux modulaires

Ce modèle s’intègre sur rail DIN et trouve naturellement sa place dans les coffrets et tableaux de distribution. Son encombrement modulaire facilite l’organisation des départs en armoire électrique, notamment lorsque plusieurs protections tétrapolaires doivent être regroupées de manière claire. La présence d’un neutre raccordable et la conception prévue pour recevoir des dispositifs supplémentaires apportent une vraie souplesse pour les montages nécessitant évolution, signalisation ou fonctions complémentaires.

Raccordement compatible avec sections courantes en distribution

Le disjoncteur accepte des conducteurs monofilaire de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm². Cette plage de raccordement le rend compatible avec de nombreuses configurations de câblage en distribution électrique, que ce soit pour des départs de puissance, des alimentations techniques ou des sous-ensembles de tableau. Cette polyvalence simplifie le choix lors de la conception ou du remplacement d’une protection existante dans un environnement modulaire.

Tenue électrique et environnement technique exigeant

Prévu pour une tension de dimensionnement de 400 V en AC, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce disjoncteur répond aux contraintes des installations exposées à des conditions d’exploitation soutenues. Il fonctionne sur une fréquence de 50 à 60 Hz et reste utilisable dans une large plage de température ambiante de -25 à +70 °C. Son degré de protection IP20 sur les bornes et sa catégorie de surtension 4 en font un appareil cohérent pour les ensembles de distribution bien structurés.

Un choix pertinent pour les circuits techniques en tableau électrique

Ce disjoncteur quadripolaire 80A est une solution adaptée lorsque l’installation exige à la fois une intensité nominale élevée, une courbe D et une protection 4 pôles. Il convient particulièrement aux départs techniques où la sélectivité de l’équipement, la prise en compte des courants d’appel et la compacité en tableau sont des critères déterminants. Pour un achat sans erreur, il s’adresse aux installations recherchant un disjoncteur modulaire 4P 80A courbe D 10kA de la série Acti9 C120, destiné à une distribution électrique claire, robuste et bien dimensionnée.
