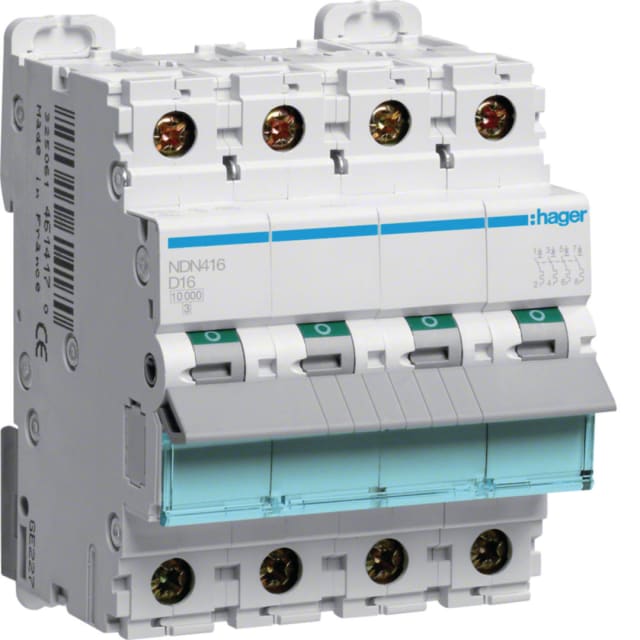

Disjoncteur tétrapolaire 16A courbe D 10kA 4 modules NDN416

Disjoncteur tétrapolaire 16A courbe D pour protection des circuits triphasés avec neutre

Ce disjoncteur tétrapolaire 16A courbe D est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur quatre pôles protégés. Son format 4P le destine aux installations triphasées avec coupure simultanée des conducteurs actifs, dans les tableaux de distribution où la continuité d’exploitation doit s’accompagner d’une protection modulaire précise et lisible.

Courbe D adaptée aux appels de courant élevés au démarrage

La courbe de déclenchement D convient particulièrement aux circuits susceptibles de présenter un courant d’appel important à la mise sous tension. Elle s’emploie notamment sur certaines charges à démarrage marqué, comme des moteurs, équipements techniques ou applications spécifiques où une courbe plus sensible risquerait des déclenchements intempestifs. Le calibre 16A permet ainsi de protéger le départ tout en conservant une bonne tolérance aux pointes transitoires.

Pouvoir de coupure 10 kA pour une protection modulaire renforcée

Avec un pouvoir de coupure assigné Icn de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux besoins des tableaux nécessitant une tenue élevée face aux défauts. Il affiche également un Icu jusqu’à 15 kA à 400 V selon IEC 60947-2, ce qui en fait une solution adaptée aux environnements où le niveau de court-circuit présumé impose un appareil modulaire performant. Sa classe de limitation énergétique 3 contribue en plus à réduire les effets thermiques et dynamiques d’un défaut sur l’installation.

Format 4 modules pour intégration propre dans le tableau

Sa largeur de 4 modules facilite l’implantation dans les coffrets et armoires modulaires sans compromis sur la lisibilité du câblage. Avec une profondeur totale de 70 mm, il s’intègre dans les ensembles de distribution courants tout en laissant une implantation nette des appareillages voisins. Ce format compact est particulièrement apprécié pour les tableaux triphasés où chaque module compte.

Raccordement souple ou rigide pour plus de polyvalence au câblage

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui permet de couvrir de nombreuses configurations de câblage en distribution terminale ou intermédiaire. Cette plage de raccordement apporte une vraie souplesse au moment de la mise en œuvre, que l’installation fasse appel à des conducteurs rigides ou souples selon les habitudes du chantier et les contraintes du tableau.

Tenue électrique adaptée aux environnements de distribution exigeants

Prévu pour une tension de dimensionnement de 400 V en courant alternatif 50 à 60 Hz, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV. Ces caractéristiques le rendent pertinent pour des ensembles de protection et de distribution soumis aux contraintes habituelles des réseaux basse tension. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son positionnement pour une utilisation dans des environnements électriques techniques maîtrisés.

Conçu pour fonctionner dans une large plage de température

Ce disjoncteur modulaire peut être utilisé dans une plage de température ambiante de -25 à 70 °C, ce qui facilite son emploi dans des locaux techniques ou tableaux installés dans des conditions d’exploitation étendues. Son indice de protection IP20 correspond à une installation à l’intérieur d’un coffret ou d’une enveloppe adaptée, conformément aux pratiques habituelles en protection modulaire.

Un choix pertinent pour les tableaux de protection et distribution en 4 pôles

Grâce à son calibre 16A, sa courbe D, ses 4 pôles protégés et son pouvoir de coupure 10 kA, ce disjoncteur répond aux besoins des professionnels recherchant un appareil modulaire tétrapolaire pour circuits triphasés spécifiques. Il convient particulièrement aux configurations où la sélectivité fonctionnelle, la maîtrise des appels de courant et l’encombrement en tableau doivent être pris en compte dès le choix du matériel.
