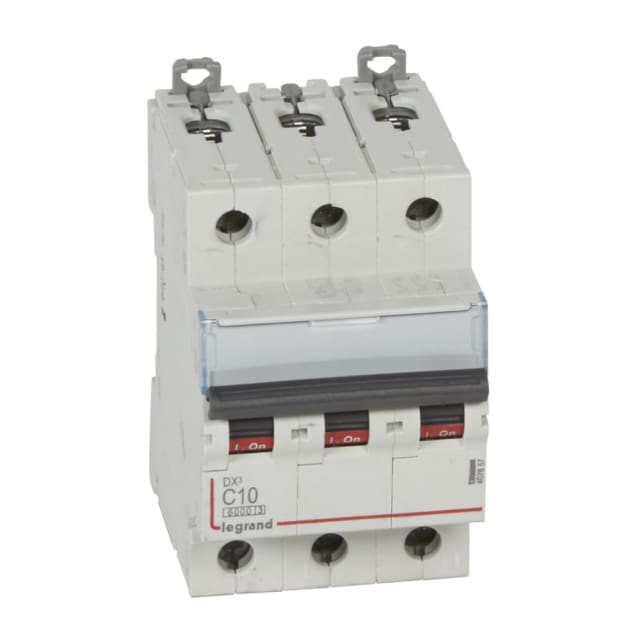

Disjoncteur triphasé DX³ C10 10 kA 400 V 3P 407857

Disjoncteur triphasé 3P 10 A pour protection des départs en 400 V

Ce disjoncteur modulaire DX³ en version tripolaire est conçu pour la protection des circuits triphasés en 400 V AC. Avec son calibre de 10 A et sa courbe C, il convient particulièrement aux départs qui demandent une tenue adaptée aux appels de courant modérés, comme certains circuits moteurs, équipements techniques ou distributions terminales en tableau. Son format 3 modules facilite une intégration propre dans les coffrets et tableaux électriques.

Courbe C adaptée aux usages techniques courants

La courbe de déclenchement C permet de concilier protection des conducteurs et exploitation confortable des circuits soumis à des pointes de courant au démarrage. Ce profil est bien adapté aux installations tertiaires, artisanales ou techniques où la continuité d’exploitation doit rester compatible avec une protection modulaire précise. En triphasé, ce type de disjoncteur est recherché pour sécuriser efficacement les départs sans surdimensionner la protection.

Pouvoir de coupure élevé pour une protection modulaire renforcée

Ce modèle affiche un pouvoir de coupure de 10 kA selon l’IEC 60947-2 à 400 V, ainsi qu’un Icn de 10 kA à 230 V et 6 kA à 400 V selon l’EN 60898. Ces valeurs en font une solution pertinente pour les tableaux où le niveau de court-circuit disponible impose un appareil modulaire performant. Sa classe de limitation énergétique 3 contribue également à mieux contenir les effets thermiques et dynamiques liés aux défauts, ce qui participe à la protection de l’installation en aval.

Encombrement optimisé pour tableau électrique modulaire

Avec une largeur de 3 unités de division et une profondeur totale de 44 mm, ce disjoncteur triphasé DX³ s’intègre facilement dans les enveloppes modulaires courantes. Son architecture 3 pôles protégés sans neutre raccordé répond aux besoins des circuits triphasés dédiés. Ce format compact permet de conserver une implantation claire du tableau, tout en simplifiant l’organisation des protections et de la distribution.

Raccordement souple pour conducteurs rigides et multibrins

Le raccordement accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de serrage apporte de la souplesse au moment du câblage, que ce soit en création de tableau, en extension d’installation ou en remplacement d’un appareil existant. L’appareil peut ainsi s’adapter à des sections courantes de départ en triphasé tout en conservant une mise en œuvre cohérente dans un environnement modulaire.

Caractéristiques électriques adaptées à l’environnement du tableau

Prévu pour une tension assignée de 400 V en courant alternatif, ce disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Sa fréquence de fonctionnement 50 à 60 Hz lui permet de s’intégrer sur des installations standard en courant alternatif. Son indice de protection IP20 et son degré de pollution 2 correspondent à une utilisation en tableau ou coffret, dans un environnement de pose adapté au matériel modulaire.

Compatible avec l’évolution du tableau et les besoins d’accessoirisation

Ce disjoncteur de la série DX³ peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution d’un tableau selon les besoins d’exploitation, de signalisation ou de configuration. Pour l’installateur comme pour le mainteneur, c’est un choix pertinent lorsqu’il faut composer une protection triphasée claire, compacte et techniquement cohérente autour d’une gamme modulaire largement utilisée en distribution électrique.
