Disjoncteur moteur triphasé 50A 3 pôles GV3P50

Disjoncteur moteur triphasé 50 A conçu pour la protection des départs moteurs

Le disjoncteur moteur triphasé 50A 3 pôles GV3P50 est destiné à la protection et à la commande des moteurs triphasés. Ce modèle thermo-magnétique de la gamme TeSys Deca associe, dans un seul appareil, la protection contre les surcharges et la protection contre les courts-circuits. Il convient particulièrement aux départs moteurs nécessitant un calibre élevé, avec un courant nominal jusqu’à 50 A et une aptitude d’utilisation jusqu’à 22 kW en AC-3 sous 400 V. Son format compact permet une intégration claire dans les armoires et tableaux de distribution.

Protection thermique réglable de 37 à 50 A pour adapter le départ moteur

Sa zone de réglage surcharge de 37 à 50 A permet d’ajuster la protection au plus près des caractéristiques du moteur installé. Ce réglage améliore la cohérence de la protection du départ, en limitant les déclenchements inadaptés tout en maintenant une surveillance efficace de l’échauffement. La protection thermique intégrée est complétée par une sensibilité aux chutes de phase, un point important pour préserver le moteur en cas de déséquilibre ou de perte de phase sur une alimentation triphasée.

Déclenchement magnétique élevé pour la protection contre les courts-circuits

Le GV3P50 intègre un déclencheur magnétique non différé calibré à 700 A, soit une réponse rapide en cas de défaut franc. Cette configuration permet de sécuriser efficacement le circuit moteur face aux courts-circuits, tout en restant adaptée aux contraintes des applications industrielles et tertiaires. Avec un pouvoir de coupure Icu de 50 kA à 400 V en courant alternatif, ce disjoncteur moteur répond aux environnements où le niveau de court-circuit présumé impose une protection capable d’absorber des défauts importants.

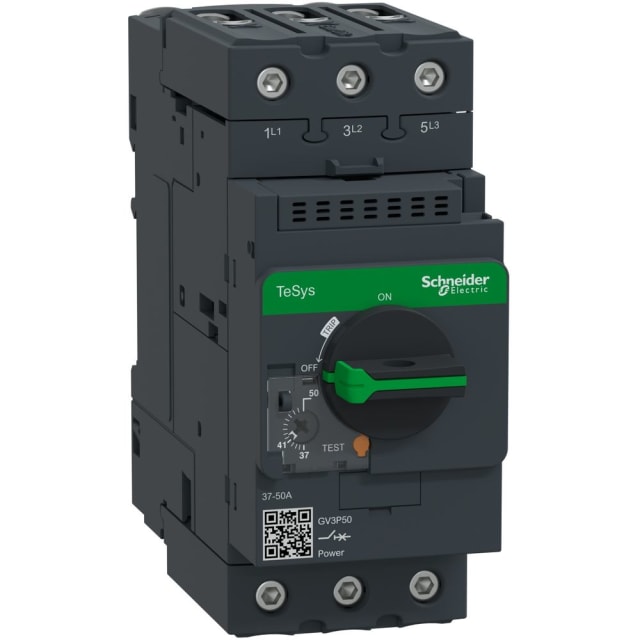

Commande par bouton rotatif pour arrêt et marche directement sur l’appareil

L’appareil est équipé d’un bouton rotatif de commande, pratique pour piloter localement l’arrêt et la marche du départ moteur. Cette exécution facilite l’exploitation en façade de tableau et contribue à une lecture simple de la fonction de l’appareil. Le GV3P50 est livré sous forme d’appareil complet dans un boîtier, ce qui en fait une solution prête à intégrer pour les ensembles de protection moteur nécessitant une commande directe et une architecture lisible.

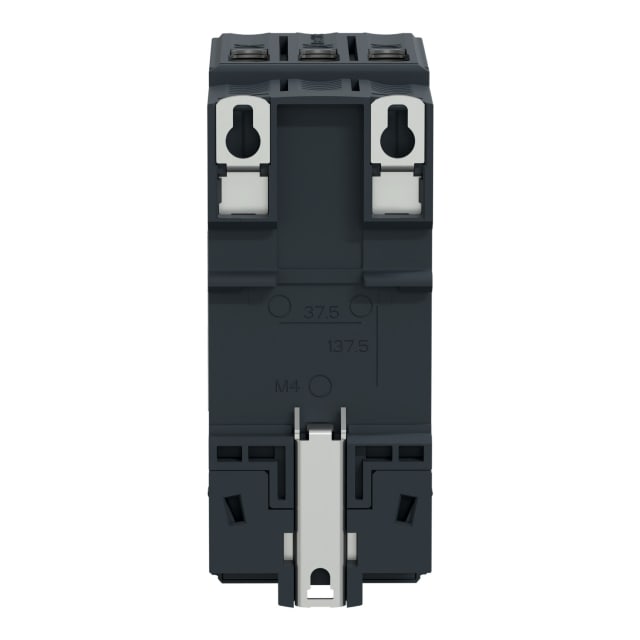

Raccordement à vis et encombrement adapté aux tableaux électriques

Le raccordement principal par vis favorise une connexion robuste et précise des conducteurs de puissance. Ce type de borne est apprécié pour les montages en coffret ou en armoire lorsque la tenue mécanique du serrage et la clarté du câblage sont recherchées. Avec des dimensions de 55 mm de large, 132 mm de haut et 136 mm de profondeur, ce disjoncteur moteur 3 pôles s’intègre dans de nombreuses configurations de tableaux, protections et distribution électrique sans surcharger l’implantation.

Utilisation sur réseaux jusqu’à 690 V avec puissances moteur jusqu’à 22 kW

Ce disjoncteur moteur peut être utilisé sur une tension de service nominale allant jusqu’à 690 V. Il est donné pour une puissance de service de 15 kW en AC-3 sous 230 V et 22 kW en AC-3 sous 400 V, ce qui le rend pertinent pour des moteurs triphasés de puissance significative. Ce positionnement technique en fait un choix adapté lorsqu’il faut protéger un départ moteur tout en conservant un appareil spécialisé, lisible et dimensionné pour les besoins de commande et de protection réunis.

Une solution TeSys Deca pensée pour les ensembles de protection moteur

Issu de la série TeSys Deca, le GV3P50 répond aux besoins des installateurs et tableautiers à la recherche d’un disjoncteur moteur triphasé 50 A 3 pôles clairement identifié pour les applications de protection spécifiques. Son principe thermo-magnétique, son absence de déclencheur à sous-tension intégré et l’absence de contact auxiliaire intégré permettent de partir sur une base simple, spécialisée et cohérente pour composer un départ moteur selon les exigences du projet. Son indice de protection IP20 et sa puissance dissipée de 8 W sont également à prendre en compte pour une intégration propre dans l’enveloppe électrique.
