Disjoncteur moteur triphasé magnéto-thermique 65A GV3P65

Protection magnéto-thermique précise pour moteurs triphasés jusqu’à 30 kW

Le disjoncteur moteur triphasé magnéto-thermique 65A GV3P65 est conçu pour la protection et la commande de moteurs triphasés avec une puissance de service jusqu’à 30 kW à 400 V. Sa technologie thermo-magnétique associe une protection contre les surcharges et une réponse rapide en cas de court-circuit, ce qui en fait une solution adaptée aux départs moteurs nécessitant un réglage fiable et lisible directement sur l’appareil.

Réglage thermique 48 à 65 A pour adapter la protection au moteur

Sa zone de réglage de surcharge de 48 à 65 A permet d’ajuster la protection au courant nominal du moteur afin d’éviter les déclenchements inadaptés tout en sécurisant l’installation. Ce positionnement est particulièrement utile sur les applications industrielles et tertiaires où le bon calibrage de la protection moteur conditionne la continuité d’exploitation et la protection du matériel raccordé.

Déclenchement court-circuit élevé pour les environnements exigeants

Le GV3P65 dispose d’un déclencheur magnétique non différé réglé à 910 A et d’un pouvoir de coupure Icu de 50 kA à 400 V en courant alternatif. Cette capacité de coupure élevée convient aux tableaux de distribution et circuits moteurs exposés à des niveaux de défaut importants. L’appareil contribue ainsi à la protection du départ moteur tout en restant cohérent avec les besoins des installations de puissance en triphasé.

Format compact 3 pôles avec commande rotative en façade

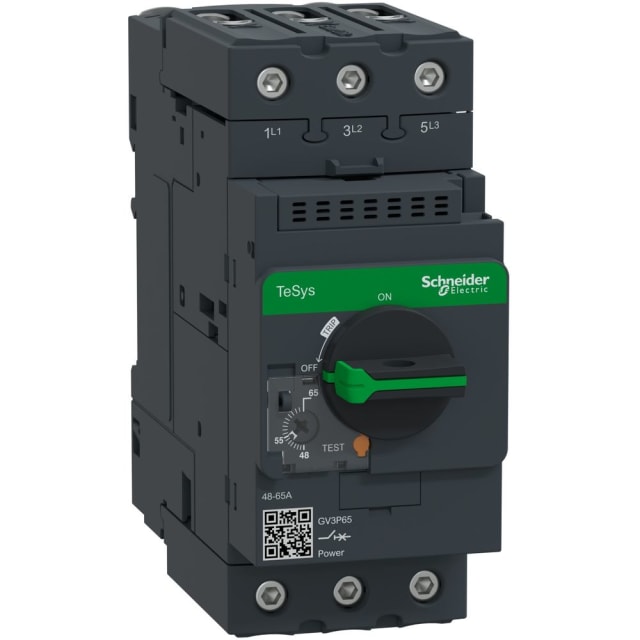

Avec ses 3 pôles, sa largeur de 55 mm, sa hauteur de 132 mm et sa profondeur de 136 mm, ce disjoncteur moteur s’intègre facilement dans les coffrets et tableaux électriques où l’encombrement doit rester maîtrisé. Sa commande par bouton rotatif facilite la mise en marche et l’arrêt directement en façade, avec une lecture simple de l’état de l’appareil pour les opérations courantes d’exploitation et de maintenance.

Raccordement à vis pour une mise en œuvre claire et sécurisée

Le raccordement principal par bornes à vis convient aux montages recherchant une connexion nette et durable sur les conducteurs de puissance. Cette exécution simplifie l’intégration dans les ensembles de protection et distribution électrique, tout en répondant aux habitudes de câblage des professionnels sur les départs moteurs triphasés. Le boîtier complet permet une installation prête à l’emploi dans une logique de protection dédiée.

Protection thermique intégrée et sensibilité aux chutes de phase

Ce modèle intègre une protection thermique et se montre sensible aux chutes de phase, un point important pour la protection des moteurs triphasés soumis à des déséquilibres d’alimentation. Cette fonction aide à limiter les échauffements anormaux liés à une perte de phase, situation particulièrement critique pour la durée de vie du moteur et la stabilité du fonctionnement de l’application entraînée.

Adapté aux tableaux électriques jusqu’à 690 V avec indice IP20

Le disjoncteur moteur GV3P65 est prévu pour une tension de service nominale jusqu’à 690 V et présente un indice de protection IP20. Il trouve naturellement sa place dans les tableaux, coffrets et ensembles de distribution électrique où il assure la protection spécifique des départs moteurs. Sa puissance dissipée de 8 W reste également à prendre en compte pour le dimensionnement thermique global de l’enveloppe.

Un choix pertinent pour les départs moteurs de la gamme TeSys Deca

Issu de la série TeSys Deca, frame 3, ce disjoncteur moteur 65 A répond aux besoins des intégrateurs, tableautiers et installateurs recherchant une protection moteur triphasée compacte, réglable et adaptée aux applications jusqu’à 30 kW à 400 V. Il convient particulièrement aux armoires de commande, aux équipements industriels et aux installations techniques nécessitant une protection dédiée contre surcharge, court-circuit et perte de phase.
