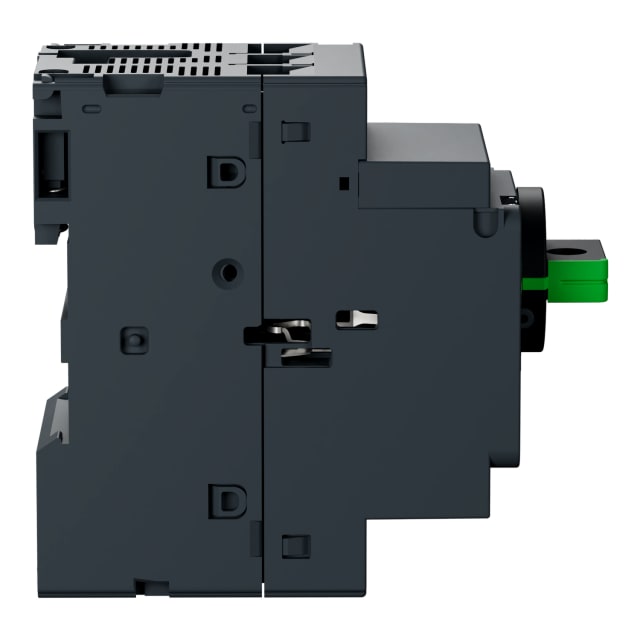

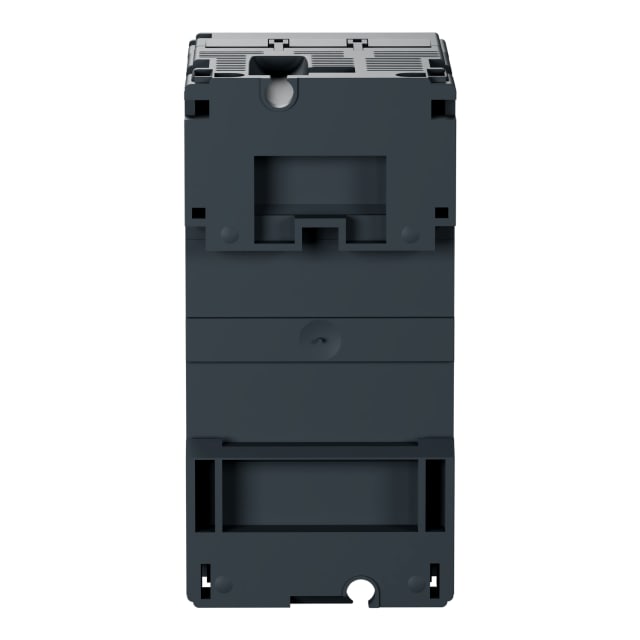

Disjoncteur moteur magnéto-thermique 17-23 A GV2P21

Disjoncteur moteur Schneider Automation GV2-P GV2P21 : une protection fiable pour vos moteurs triphasés

Le Schneider Automation GV2P21 de la série TeSys Deca – frame 2 est un disjoncteur moteur 3 pôles conçu pour assurer la protection et la commande des moteurs triphasés dans les installations industrielles, tertiaires ou d’atelier. Avec une plage de réglage thermique de 17 à 23 A, il convient particulièrement aux applications moteur nécessitant une protection adaptée à l’intensité nominale du départ.

Ce modèle associe un déclencheur thermo-magnétique à une protection thermique intégrée et à une protection contre les courts-circuits. Il participe ainsi à la sécurité du moteur et de l’installation en limitant les risques liés aux surcharges, aux défauts de phase et aux courts-circuits.

Les atouts du Schneider GV2P21

Protection moteur complète avec déclenchement thermo-magnétique. Réglage surcharge 17…23 A pour ajuster la protection au moteur concerné. Pouvoir de coupure 50 kA à 400 V , adapté aux environnements électriques exigeants. Sensibilité aux chutes de phase pour une meilleure surveillance du fonctionnement moteur. Commande par bouton rotatif simple et lisible pour la mise en marche, l’arrêt et le réarmement. Raccordement principal à vis pour un câblage classique et sécurisé. Format compact facilitant l’intégration dans les tableaux et coffrets.

Pour quelles applications utiliser ce disjoncteur moteur ?

Le GV2P21 est destiné à la protection de moteurs triphasés dans des départs moteurs où l’intensité de service se situe dans la plage de 17 à 23 A. Il est particulièrement adapté aux installations de commande et de protection où l’on recherche un appareil compact, robuste et simple à mettre en œuvre.

Avec une puissance de service de 9 kW à 400 V en AC-3 et 5,5 kW à 230 V en AC-3, il répond à de nombreux usages courants dans les armoires électriques, les tableaux de distribution, les machines ou les équipements industriels nécessitant une protection moteur dédiée.

Caractéristiques techniques essentielles

Référence fabricant : GV2P21 Référence commerciale : 0113865 GTIN / EAN : 3389110213522 Plage de réglage surcharge : 17…23 A Nombre de pôles : 3 Technique de déclenchement : thermo-magnétique Tension de service nominale : 690 V Puissance AC-3 à 400 V : 9 kW Puissance AC-3 à 230 V : 5,5 kW Courant de déclenchement magnétique : 327 A Courant de court-circuit Icu à 400 V AC : 50 kA Courant permanent de mesure : 23 A Type d’appareil : appareil complet dans un boîtier Exécution de l’élément de commande : bouton rotatif Raccordement du câble principal : raccordement à vis Commutateur auxiliaire intégré : non Déclencheur à sous-tension intégré : non Protection thermique : oui Sensible aux chutes de phase : oui Indice de protection : IP20 Largeur : 44,5 mm Hauteur : 89 mm Profondeur : 97 mm Puissance dissipée : 2,5 W

Un choix pertinent pour la protection et la commande des moteurs

Ce disjoncteur moteur Schneider permet de centraliser la fonction de protection dans un seul appareil, ce qui simplifie la conception des départs moteurs. Son déclenchement thermo-magnétique protège le moteur contre les surcharges prolongées et les courts-circuits, tandis que sa plage de réglage facilite l’ajustement au courant du moteur à protéger.

La sensibilité aux chutes de phase constitue un avantage important dans les installations triphasées, car elle contribue à limiter les échauffements et les dysfonctionnements liés à un déséquilibre d’alimentation.

Points de vigilance avant installation

Vérifier que le courant nominal du moteur correspond bien à la plage 17…23 A . Contrôler la compatibilité avec la puissance moteur visée en AC-3 . S’assurer que le montage est prévu dans un environnement compatible avec un IP20 . Prévoir un câblage conforme aux caractéristiques du départ moteur et au type de raccordement à vis. Régler précisément la protection thermique selon les besoins de l’application.

Pourquoi choisir la gamme Schneider TeSys Deca ?

La gamme TeSys Deca est conçue pour offrir une protection moteur fiable, compacte et adaptée aux installations professionnelles. Ce modèle GV2P21 s’intègre facilement dans les tableaux et coffrets électriques grâce à son format réduit et à son architecture pensée pour les départs moteurs. C’est une solution pratique pour sécuriser un moteur tout en gardant une installation claire et rationnelle.

En résumé

Le Schneider Automation GV2P21 est un disjoncteur moteur 3 pôles robuste et précis, conçu pour la protection des moteurs triphasés dans la plage 17 à 23 A. Avec sa protection thermo-magnétique, son pouvoir de coupure élevé et son format compact, il répond aux besoins des installations électriques professionnelles qui recherchent une protection moteur fiable et simple à intégrer.
