Interrupteur-sectionneur 3P 690V 20A cadenassable VCDN20

Interrupteur-sectionneur 3P 690 V 20 A pour coupure et isolement en façade

Conçu pour les applications de commande et de distribution nécessitant une coupure manuelle nette, cet interrupteur-sectionneur 3 pôles assure les fonctions de sectionnement sur des circuits jusqu’à 690 V avec un courant assigné de 20 A. Son format à encastrer avec commande frontale en fait une solution adaptée aux coffrets, armoires et tableaux où l’accessibilité de la coupure est essentielle.

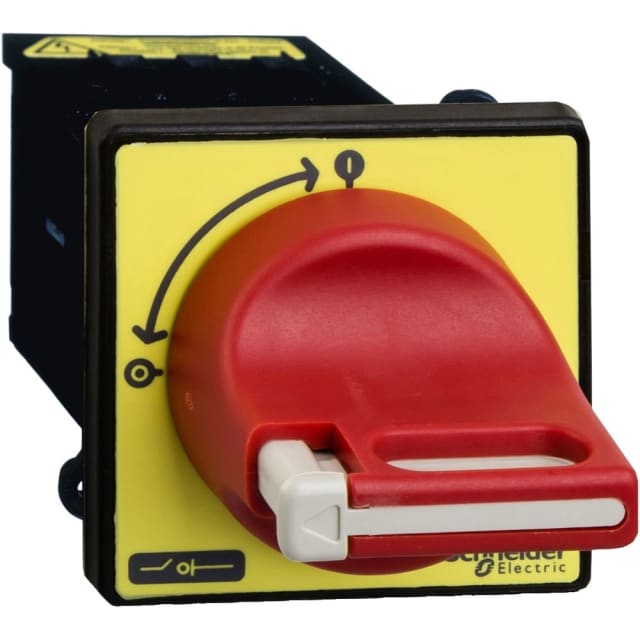

Commande rotative rouge cadenassable pour sécuriser l’accès

Équipé d’une manette rotative courte rouge, ce modèle permet une identification visuelle immédiate de la fonction de coupure. La commande est verrouillable par cadenas, ce qui facilite la consignation lors des opérations de maintenance, d’intervention technique ou de sécurisation d’un équipement. Cette configuration est particulièrement utile lorsque l’on souhaite empêcher toute remise sous tension non autorisée.

Version interrupteur principal avec fonction arrêt d’urgence

Ce modèle est prévu pour une utilisation en tant qu’interrupteur principal et en configuration d’arrêt d’urgence. Il convient ainsi aux installations où une coupure rapide, visible et accessible doit être mise en œuvre depuis la porte ou la face avant du coffret. Cette double orientation d’usage répond bien aux besoins des ensembles de commande machine, des armoires techniques et de certains circuits moteurs de faible puissance.

Pouvoir de coupure adapté aux usages courants en environnement industriel

Avec une tension d’emploi jusqu’à 690 V, une tenue en courant conditionnel de court-circuit de 6 kA et une puissance assignée de 4 kW en AC-3 à 400 V, cet interrupteur-sectionneur répond aux besoins de coupure de charges courantes. Il est également donné pour 5,5 kW en catégorie CA-23 à 400 V, ce qui permet d’envisager son intégration sur des départs où la manœuvre sous charge doit rester cohérente avec les caractéristiques du circuit.

Montage encastré avec fixation centrale et raccordement à vis

Sa conception pour fixation frontale centrale simplifie son intégration sur porte ou façade d’enveloppe. Le raccordement principal à vis permet une connexion sûre et directe des conducteurs, dans une logique de câblage classique en tableau électrique. Son encombrement compact de 60 x 60 mm en façade, pour une profondeur de 123,5 mm, aide à préserver l’espace utile dans les coffrets de commande.

Protection IP65 en face avant pour les environnements exposés

La face avant bénéficie d’un indice de protection IP65, un point important lorsque l’appareil est installé sur une porte d’armoire ou dans un environnement soumis à la poussière ou aux projections d’eau. Cette protection renforce la pertinence du produit dans les installations techniques où la commande extérieure doit rester bien protégée sans complexifier l’exploitation quotidienne.

Une solution précise pour tableaux, coffrets et distribution technique

Grâce à sa configuration 3 pôles, sa commande cadenassable et sa compatibilité avec les fonctions de coupure principale et d’arrêt d’urgence, cet interrupteur-sectionneur TeSys VARIO répond aux besoins des professionnels recherchant un appareillage compact, lisible en façade et simple à intégrer. Il trouve naturellement sa place dans les tableaux électriques, coffrets de distribution, ensembles de protection spécifiques et armoires de commande nécessitant un sectionnement manuel clairement identifiable.
