Interrupteur-sectionneur 3P 20A 690V cadenassable VCF01

Interrupteur-sectionneur 3P 20A 690V pour coupure et consignation sur porte

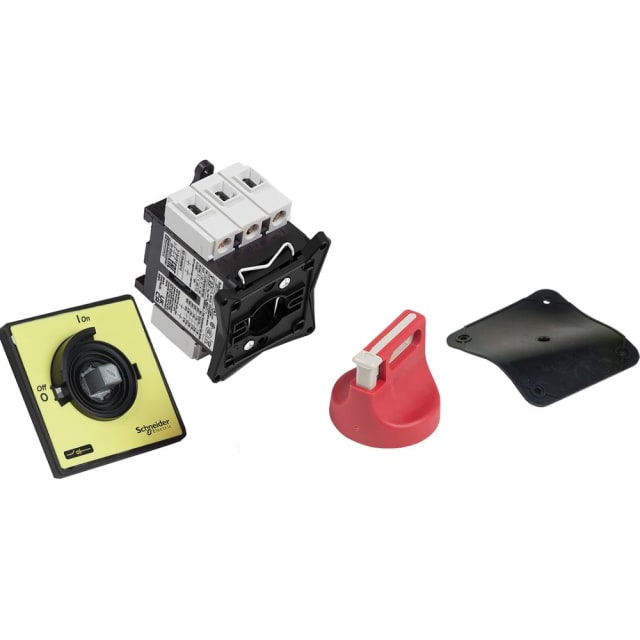

L’interrupteur-sectionneur VCF01 TeSys VARIO est conçu pour assurer une fonction de coupure en charge et d’isolement sur installations triphasées. Sa configuration 3 pôles, son calibre 20 A et sa tension d’emploi jusqu’à 690 V en font une solution adaptée aux circuits de commande et de distribution nécessitant une manœuvre franche, lisible et sécurisée. Cette version complète intègre un corps d’interrupteur et une commande rotative montée sur porte, pensée pour une utilisation directe en façade d’armoire ou de coffret.

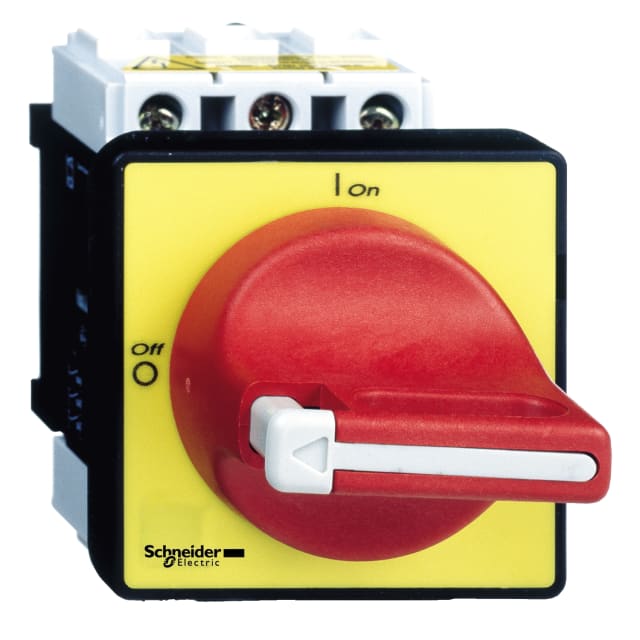

Commande rotative rouge sur plastron jaune pour arrêt d’urgence clairement identifiable

Ce modèle est équipé d’un bouton rotatif rouge sur fond jaune, configuration particulièrement adaptée aux fonctions d’arrêt d’urgence et d’interrupteur principal. L’indication visuelle est immédiate sur la porte du tableau, ce qui facilite le repérage de la commande lors des opérations d’exploitation, de mise à l’arrêt ou d’intervention. La manœuvre rotative apporte une prise en main simple et directe, tout en répondant aux attentes des environnements techniques où la lisibilité de la coupure est essentielle.

Cadenassable pour sécuriser les opérations de maintenance

La poignée est verrouillable par cadenas, avec possibilité de condamnation jusqu’à 3 cadenas selon la configuration prévue pour ce type de commande. Ce point est particulièrement utile pour la consignation électrique lors des phases de maintenance, de contrôle ou d’arrêt programmé. L’utilisateur peut ainsi empêcher toute remise sous tension involontaire pendant l’intervention, avec un dispositif de verrouillage intégré à la commande en façade.

Format encastrable compact pour intégration en porte de coffret

Le VCF01 est un appareil à encastrer avec fixation frontale 4 trous, adapté à un montage sur porte de coffret ou de tableau. Son encombrement reste compact avec une façade de commande pensée pour une intégration propre dans les ensembles de distribution et de protection. Ses dimensions de 60 mm de large, 74 mm de haut et 109 mm de profondeur facilitent son implantation dans des espaces contraints, tout en conservant une commande accessible et bien positionnée.

Protection frontale IP65 pour les environnements exposés

La partie frontale atteint un indice de protection IP65 une fois correctement montée, ce qui permet de limiter l’entrée de poussières et la projection d’eau sur la face avant de la commande. Cet avantage est important dans les armoires et coffrets installés en atelier, en zone technique ou dans des environnements industriels où la façade de l’appareillage doit rester protégée tout en conservant une manipulation régulière.

Pouvoir de commutation adapté aux applications moteur et aux coupures en charge

Cet interrupteur-sectionneur TeSys VARIO est prévu pour des applications de commutation moteur et de coupure de circuits de puissance dans son domaine d’utilisation. Il admet notamment une puissance de service de 5,5 kW en AC-23 à 400 V et 4 kW en AC-3 à 400 V, avec une puissance de commutation indiquée à 11 kW à 400 V selon les données produit disponibles. Sa tension nominale de service jusqu’à 690 V et son courant conditionnel de court-circuit de 10 kA en font un appareil pertinent pour les architectures où l’isolement local et la coupure fonctionnelle doivent être clairement assurés.

Raccordement à vis et conception sans auxiliaires pour une utilisation directe

Le raccordement principal se fait par bornes à vis, une solution appréciée pour obtenir un serrage net et une mise en œuvre maîtrisée dans les tableaux électriques. Cette version est livrée sans contacts auxiliaires intégrés et sans motorisation, ce qui convient parfaitement aux montages recherchant une fonction simple, directe et dédiée à la coupure manuelle. L’appareil se concentre ainsi sur l’essentiel : isoler, arrêter et condamner un circuit de façon visible et accessible.

Une solution TeSys VARIO pensée pour l’interrupteur principal en tableau électrique

Grâce à sa conception en interrupteur principal, à sa commande d’arrêt d’urgence et à son montage sur porte, ce modèle répond bien aux besoins des intégrateurs, tableautiers et mainteneurs qui recherchent un interrupteur-sectionneur compact, cadenassable et facile à intégrer. Pour un coffret de distribution, une machine ou un ensemble de commande moteur, il apporte une coupure manuelle claire, une bonne lisibilité en façade et une intégration cohérente dans les ensembles de protection et de distribution électrique.
