Interrupteur-sectionneur 3P 690 V 12 A cadenassable VCF02

Interrupteur-sectionneur 3P 690 V 12 A pour coupure et isolement en façade

Cet interrupteur-sectionneur 3 pôles TeSys VARIO est conçu pour assurer une fonction de coupure manuelle claire et accessible sur porte ou en façade d’équipement. Avec une tension assignée de 690 V et un calibre de 12 A, il convient aux applications de commande et d’isolement nécessitant un organe de manœuvre compact, visible et simple à identifier dans un coffret, une armoire ou un ensemble de distribution.

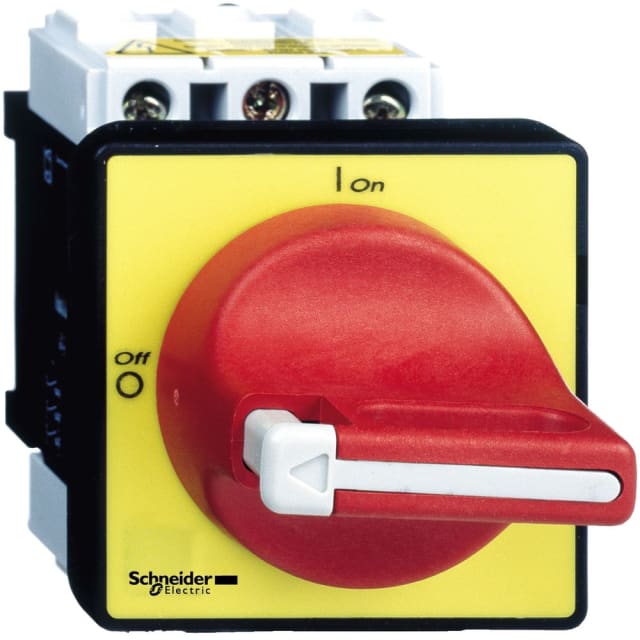

Commande rotative rouge cadenassable adaptée à l’arrêt d’urgence

Sa commande par bouton rotatif rouge permet un repérage immédiat lors des opérations d’arrêt. La version cadenassable renforce la sécurisation des interventions en autorisant la condamnation de la manœuvre pour éviter toute remise sous tension involontaire pendant une opération de maintenance ou de consignation. Cette configuration est particulièrement intéressante lorsque l’on recherche un interrupteur-sectionneur de porte combinant lisibilité de la commande et maîtrise de l’accès à la remise en service.

Format encastrable avec fixation frontale 4 trous

Ce modèle est prévu pour un montage en technique d’insertion définitive, avec adaptation à une fixation frontale 4 trous. Il s’intègre donc facilement sur porte ou panneau de commande lorsque l’on souhaite une implantation propre, stable et cohérente avec les architectures de tableaux électriques. Son encombrement contenu, avec une largeur de 60 mm, une hauteur de 74 mm et une profondeur de 109 mm, facilite son intégration dans les espaces où chaque millimètre compte.

Protection frontale IP65 pour les environnements exposés

La face avant bénéficie d’un indice de protection IP65, un point important pour les installations où la commande reste exposée à la poussière ou aux projections. Cet indice améliore l’adéquation du produit pour les façades d’armoires, coffrets techniques et ensembles de commande installés dans des environnements exigeants, tout en conservant une manœuvre directe et accessible.

Caractéristiques électriques utiles pour la sélection de l’appareil

Ce sectionneur affiche un courant permanent de 12 A et une tenue en tension jusqu’à 690 V en courant alternatif. Il délivre une puissance de commutation de 7,5 kW à 400 V, avec une puissance de service AC-3 de 3 kW à 400 V et une puissance assignée en CA-23 de 4 kW à 400 V. Ces valeurs permettent de positionner précisément l’appareil dans une logique de coupure, d’isolement et de commande rotative sur circuits triphasés, en tenant compte du régime d’utilisation réel de l’installation.

Configuration simple sans contacts auxiliaires ni options superflues

Cette version est volontairement directe dans sa conception : 1 commutateur, aucun contact auxiliaire intégré, pas de commande moteur, pas de déclencheur de tension et pas de câblage prémonté. Ce choix convient aux intégrateurs et tableautiers qui recherchent un interrupteur-sectionneur compact, lisible et orienté fonction essentielle, sans complexité additionnelle lorsque l’application ne nécessite ni report d’état ni automatisation de la manœuvre.

Raccordement à vis et usage pertinent en tableau électrique

Le raccordement principal à vis favorise une connexion maîtrisée des conducteurs dans les montages de distribution et de protection. Adapté à un montage en distributeur, ce modèle trouve naturellement sa place dans les tableaux électriques, coffrets de commande et ensembles techniques où l’on attend une coupure tripolaire franche avec commande en façade. Pour l’acheteur professionnel, c’est une solution pertinente lorsqu’il faut associer faible encombrement, commande rotative rouge et possibilité de condamnation par cadenas.
