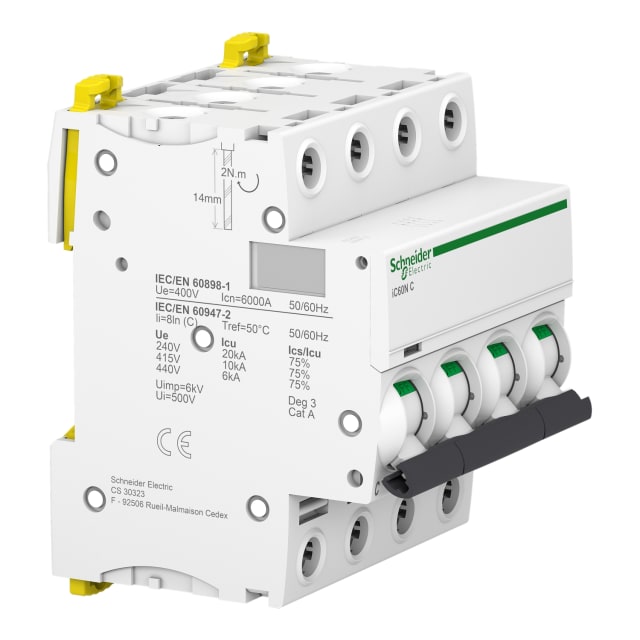

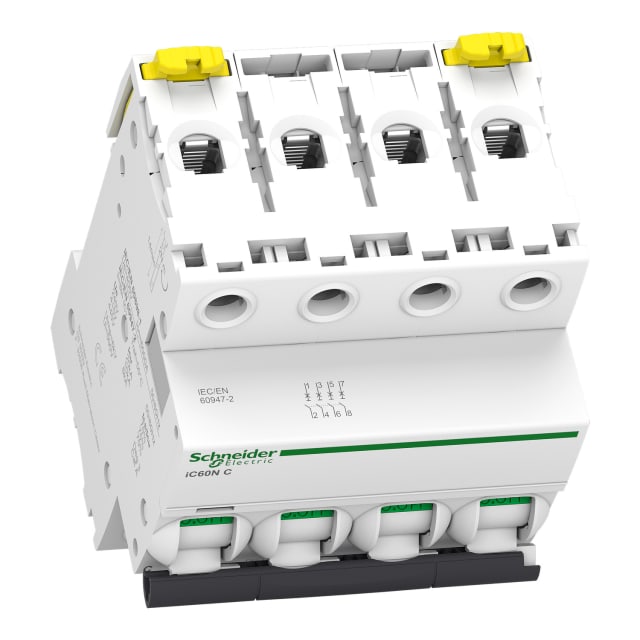

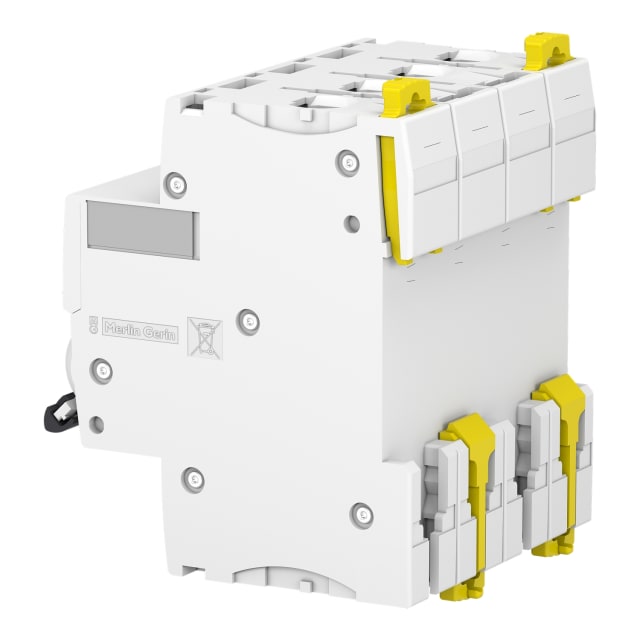

Disjoncteur tétrapolaire 6A courbe C iC60N A9F79406

Disjoncteur tétrapolaire 6A courbe C pour la protection des départs triphasés

Ce disjoncteur tétrapolaire 6A courbe C de la gamme Acti9 iC60N est conçu pour la protection des circuits contre les surcharges et les courts-circuits en distribution modulaire. Sa configuration 4 pôles protégés convient aux départs triphasés avec coupure simultanée des quatre conducteurs, pour une protection cohérente et une intégration propre dans les tableaux électriques. Le calibre 6 A le destine aux circuits de faible intensité nécessitant une protection précise, tout en conservant une courbe C adaptée aux appels de courant modérés au démarrage.

Courbe C 6A : un bon compromis pour de nombreux usages techniques

Avec son courant nominal de 6 A et sa courbe de déclenchement C, ce modèle répond aux besoins des installations où l’on souhaite éviter les déclenchements intempestifs tout en assurant une protection efficace. Ce profil est particulièrement pertinent pour des circuits alimentant des équipements avec pointes d’appel modérées, comme certains automatismes, auxiliaires, commandes ou petits départs techniques. En environnement tertiaire comme en distribution industrielle légère, il apporte une réponse claire lorsqu’un disjoncteur quadripolaire compact et sélectif est recherché.

Pouvoir de coupure adapté aux tableaux de distribution modulaires

Ce disjoncteur affiche un pouvoir de coupure de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure jusqu’à 10 kA selon IEC 60947-2 à 400 V et 20 kA à 230 V. Ces caractéristiques le rendent adapté aux tableaux de répartition et aux installations où le niveau de court-circuit impose un appareil modulaire capable d’absorber efficacement un défaut. Sa classe de limitation énergétique 3 contribue également à mieux limiter l’énergie laissée passer vers l’aval, ce qui participe à une protection plus maîtrisée des circuits et équipements associés.

4 pôles protégés pour une coupure nette et une exploitation plus sûre

Le produit dispose de 4 pôles protégés, sans neutre simplement raccordé, ce qui signifie que chaque pôle bénéficie de sa propre protection. Cette architecture est recherchée dans les applications où l’on souhaite une coupure homogène sur l’ensemble des conducteurs actifs. La tension de dimensionnement de 400 V, la tension d’isolement Ui de 500 V et la tenue aux chocs Uimp de 6 kV renforcent sa compatibilité avec les exigences courantes des ensembles de distribution basse tension, en particulier dans les tableaux où la continuité d’exploitation et la lisibilité du schéma de protection sont essentielles.

Format modulaire pratique pour rail DIN et coffrets électriques

Avec une largeur de 4 modules, ce disjoncteur s’intègre facilement dans les coffrets et tableaux modulaires lorsque l’optimisation de l’espace est importante. Son montage sur rail DIN facilite la mise en œuvre en armoire comme en tableau divisionnaire. Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multibrins de 1 à 16 mm², ce qui offre une bonne souplesse au moment du câblage selon la configuration du tableau. Cette plage de raccordement permet d’adapter l’appareil à de nombreux contextes d’installation sans multiplier les compromis sur le choix des conducteurs.

Conçu pour les environnements électriques exigeants

Ce modèle fonctionne en AC/DC, sur une fréquence de 50 à 60 Hz, et supporte une température ambiante de fonctionnement de -35 à 70 °C. Sa catégorie de surtension IV et son degré de pollution 3 en font un appareil pertinent pour des environnements de distribution où les contraintes d’exploitation exigent un niveau de tenue cohérent avec une installation sérieuse et structurée. Son indice de protection IP20 correspond à un usage en enveloppe ou tableau adapté, conformément aux pratiques habituelles en appareillage modulaire.

Fonctions utiles pour l’exploitation et la maintenance du tableau

La gamme Acti9 iC60N est appréciée pour ses fonctions de lecture et d’intervention qui facilitent le travail en maintenance. L’indication de défaut par VisiTrip permet d’identifier plus rapidement le départ concerné après déclenchement, tandis que l’indication VisiSafe confirme l’ouverture physique des contacts pour les opérations en aval. Ce type d’équipement est également prévu pour recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins de signalisation, de commande ou d’accessoires associés, sans remettre en cause l’architecture de protection existante.

Un choix pertinent pour un tableau électrique tertiaire ou industriel léger

Ce disjoncteur quadripolaire 6A Acti9 iC60N convient aux professionnels recherchant une protection modulaire claire pour des circuits triphasés de commande, de distribution secondaire ou d’alimentation technique de faible intensité. Son format 4P, sa courbe C, son calibre 6 A et ses capacités de coupure en font une solution adaptée pour composer un tableau lisible, cohérent et bien dimensionné. Pour un besoin de disjoncteur tétrapolaire 6A courbe C destiné à protéger efficacement un départ modulaire, ce modèle constitue un choix précis et techniquement bien ciblé.
