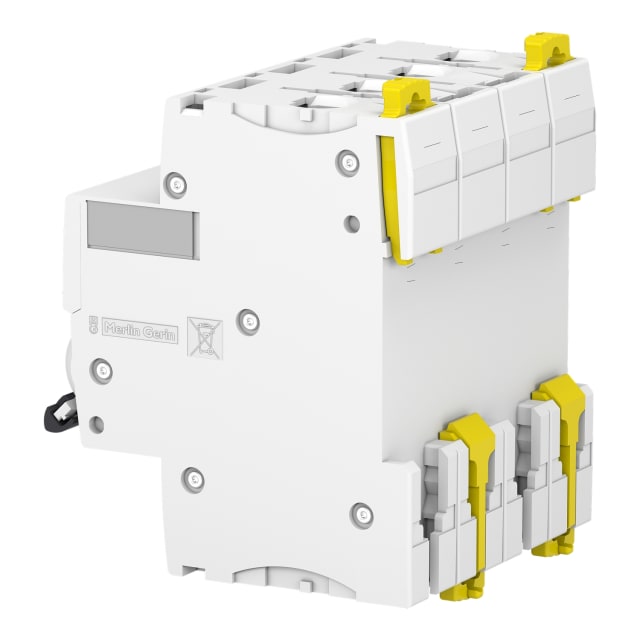

Disjoncteur miniature 4P 20A courbe B iC60N A9F78420

Disjoncteur miniature 4P 20A courbe B pour la protection des circuits tétrapolaires

Ce disjoncteur miniature 4P 20A courbe B de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Avec ses 4 pôles protégés, il convient aux installations tétrapolaires où la coupure simultanée de l’ensemble des conducteurs est recherchée. Son calibre 20 A permet de sécuriser des départs nécessitant une protection précise, tandis que la courbe B favorise un déclenchement adapté aux circuits présentant de faibles courants d’appel.

Courbe B : un déclenchement précis pour les charges à faible courant d’appel

La courbe de déclenchement B est particulièrement indiquée pour les circuits où les pointes de courant au démarrage restent limitées. Elle convient donc aux usages où l’on souhaite une protection réactive et régulière, notamment sur certaines lignes d’éclairage, de commande ou d’alimentation standard. Ce positionnement technique aide à limiter les déclenchements inadaptés tout en conservant un haut niveau de protection sur l’installation.

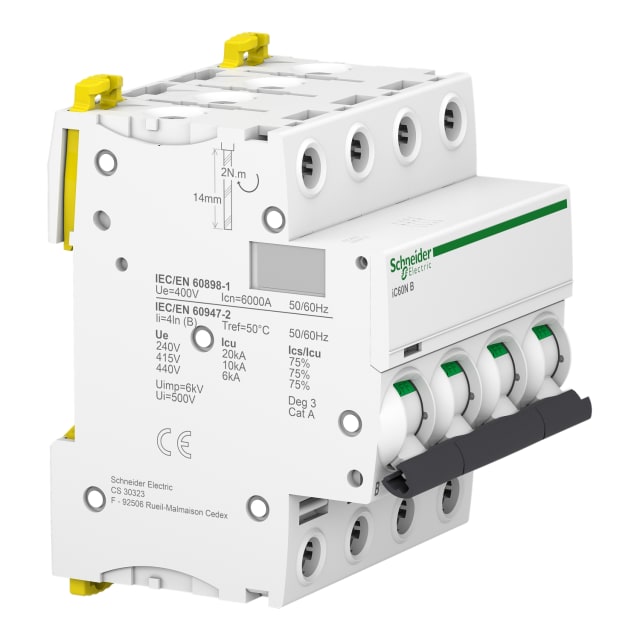

Pouvoir de coupure 6 kA selon EN 60898 et jusqu’à 10 kA selon IEC 60947-2

Ce modèle combine une capacité de coupure de 6 kA à 400 V selon EN 60898 et un pouvoir de coupure jusqu’à 10 kA à 400 V selon IEC 60947-2. Cette double lecture des performances permet de l’intégrer aussi bien dans des environnements résidentiels, tertiaires que dans de nombreuses applications techniques de distribution modulaire. La classe de limitation énergétique 3 constitue également un atout pour réduire l’énergie laissée passer en cas de défaut et mieux préserver les équipements situés en aval.

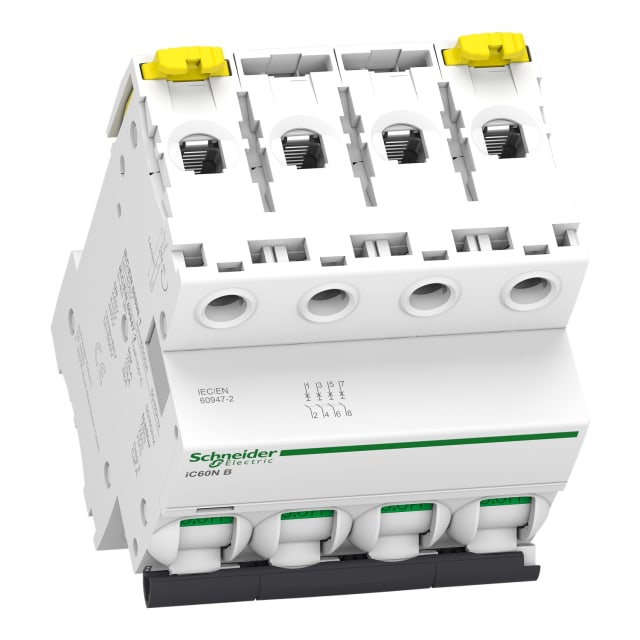

Format modulaire 4 pôles pour intégration propre en tableau électrique

Avec une largeur de 4 modules, ce disjoncteur quadripolaire s’intègre facilement dans les coffrets et tableaux modulaires. Son raccordement accepte des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui offre une bonne souplesse de câblage lors de la mise en œuvre. Son format facilite les implantations organisées et permet de conserver une distribution lisible dans les ensembles de protection.

Conçu pour les environnements de distribution exigeants

Ce disjoncteur fonctionne sur réseaux AC/DC, avec une tension assignée de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension IV et son degré de pollution 3 le destinent à des environnements de distribution où la robustesse de l’appareillage compte dans le choix du matériel. Sa plage de température de fonctionnement de -35 à 70 °C renforce sa pertinence pour des conditions d’exploitation étendues.

Maintenance facilitée et évolutivité de l’appareillage

La gamme Acti9 iC60N est appréciée pour son approche pratique en exploitation. Ce disjoncteur est compatible avec l’ajout de dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins du chantier ou de l’installation. Ce point est utile lorsque l’on souhaite prévoir des fonctions complémentaires sans changer l’architecture de protection déjà en place.

Un choix pertinent pour tableaux, protections et distribution électrique

Ce disjoncteur modulaire 4P 20A courbe B répond aux besoins des professionnels et des installateurs recherchant un appareil clair à sélectionner pour la protection de circuits quadripolaires. Son positionnement dans la série Acti9 iC60N en fait une solution cohérente pour homogénéiser un tableau électrique, sécuriser la distribution et conserver une lecture simple des protections installées. C’est un produit adapté lorsqu’il faut associer format modulaire, protection tétrapolaire et calibre 20 A dans un encombrement maîtrisé.
