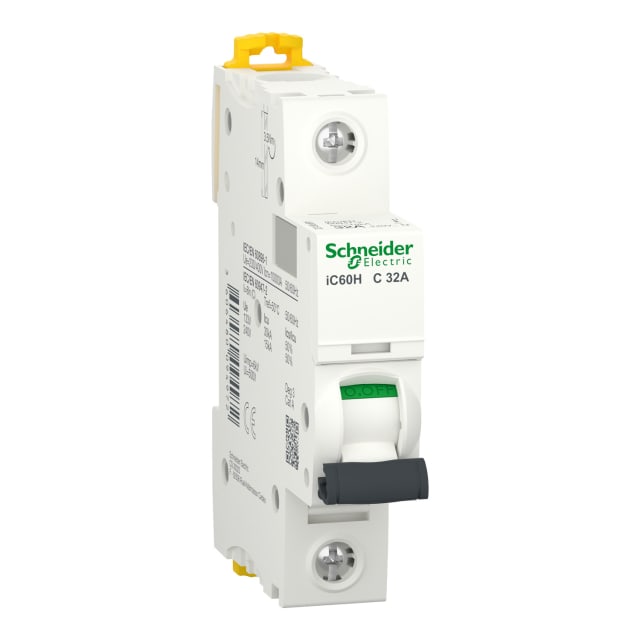

Disjoncteur modulaire 1P 32A courbe C iC60H A9F89132

Disjoncteur modulaire 1P 32A courbe C iC60H A9F89132

Le disjoncteur modulaire 1P 32A courbe C iC60H A9F89132 est un appareillage de protection conçu pour sécuriser un circuit monophasé contre les surcharges et les courts-circuits. Issu de la série Acti9 iC60, il s’adresse aux installations électriques de tableaux résidentiels, tertiaires ou petits sites techniques recherchant une protection fiable, compacte et facile à intégrer sur rail DIN.

Avec son calibre 32 A et sa courbe C, ce disjoncteur convient aux circuits présentant des appels de courant modérés au démarrage, tout en assurant une coupure efficace en cas d’anomalie. Sa conception modulaire facilite l’intégration dans les tableaux de protection et de distribution électrique, dans le respect des exigences d’installation usuelles.

Les atouts du disjoncteur iC60H A9F89132

• Protection d’un circuit 1P avec 1 pôle protégé.
• Calibre 32 A pour les applications adaptées à ce niveau d’intensité.
• Courbe C idéale pour de nombreux circuits avec appel de courant normal au démarrage.
• Pouvoir de coupure élevé selon les normes de référence, pour une meilleure tenue en cas de défaut.
• Format modulaire compact d’une largeur de 1 module.
• Montage sur rail DIN simple et rapide dans un tableau électrique.
• Bornes adaptées aux conducteurs rigides et multifilaires, pour une installation pratique.

Pour quels usages choisir ce disjoncteur 32 A ?

Ce disjoncteur 1P 32 A courbe C est particulièrement adapté à la protection de circuits monophasés nécessitant une intensité nominale de 32 ampères. Il peut convenir, selon le dimensionnement global de l’installation, à des départs de puissance, des circuits spécialisés ou des lignes techniques où la protection contre les surintensités est essentielle.

Avant installation, il est important de vérifier la section des conducteurs, le dimensionnement du circuit et la sélectivité avec les autres protections présentes dans le tableau. Le choix d’un disjoncteur doit toujours être cohérent avec la nature de la charge, la longueur de ligne et les caractéristiques du réseau.

Caractéristiques techniques principales

• Référence fabricant : A9F89132
• Référence commerciale : 4107651
• GTIN / EAN : 3606480094972
• Série : Acti9 iC60
• Type : disjoncteur modulaire
• Nombre de pôles : 1
• Nombre de pôles protégés : 1
• Courant nominal : 32 A
• Courbe de déclenchement : C
• Tension de dimensionnement : 230 V
• Type de tension : AC/DC
• Fréquence : 50 à 60 Hz
• Pouvoir de coupure assigné Icn selon EN 60898 à 230 V : 10 kA
• Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230 V : 15 kA
• Largeur : 1 unité de division
• Profondeur totale : 44,5 mm
• Tension d’isolement de mesure Ui : 500 V
• Tension nominale de tenue aux chocs Uimp : 6 kV
• Classe de limitation énergétique : 3
• Catégorie de surtension : 4
• Degré de pollution : 3
• Indice de protection : IP20
• Température ambiante de fonctionnement : -35 à 70 °C
• Section conducteurs rigides raccordables : 1 à 35 mm²
• Section conducteurs souples raccordables : 1 à 25 mm²
• Dispositifs supplémentaires possibles : oui
• Conducteur neutre à connexion : non

Un disjoncteur pensé pour une installation propre et fiable

La série Acti9 iC60 est reconnue pour son intégration simple dans les tableaux électriques modulaires. Ce modèle bénéficie d’un encombrement réduit et d’une architecture adaptée aux besoins des installations modernes. Son format 1 module permet d’optimiser l’espace disponible dans les coffrets et armoires de distribution.

Son pouvoir de coupure de 10 kA à 230 V selon EN 60898 et de 15 kA selon IEC 60947-2 à 230 V en fait une solution sérieuse pour la protection des circuits, sous réserve de respecter les prescriptions de l’installation. La classe de limitation énergétique 3 contribue à limiter l’énergie laissée passer vers l’aval en cas de défaut.

Points à vérifier avant commande

• Vérifier que le circuit concerné est bien prévu pour un disjoncteur 32 A.
• Confirmer la compatibilité avec la courbe C selon le type de charge.
• S’assurer de la bonne section des conducteurs à raccorder.
• Contrôler l’espace disponible dans le tableau : ce modèle occupe 1 unité de division.
• Vérifier la cohérence avec les autres protections du coffret pour une distribution équilibrée.

Pourquoi choisir ce modèle pour votre tableau électrique ?

Le disjoncteur modulaire 1P 32A courbe C iC60H A9F89132 combine compacité, robustesse et caractéristiques de coupure adaptées aux besoins des installations exigeantes. Il répond à une logique de protection claire : isoler rapidement le circuit en cas de surcharge ou de court-circuit, tout en restant pratique à intégrer dans un ensemble modulaire.

Pour un projet neuf, une rénovation ou le remplacement d’un appareil existant, cette référence permet de retrouver un produit clairement identifié grâce à ses repères précis : A9F89132, 4107651 et 3606480094972. Un atout utile pour commander le bon modèle et sécuriser votre installation électrique avec un matériel adapté.
