LEGRAND

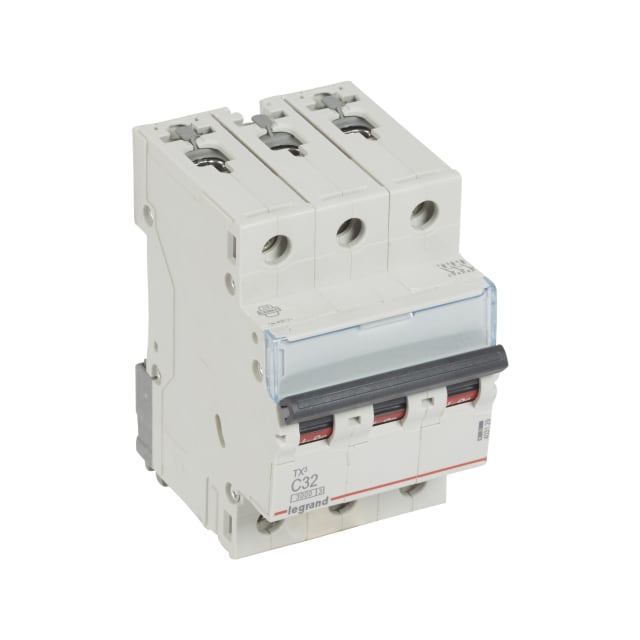

Disjoncteur tripolaire C32 400V TX³ 3kA 403129

Marque : LEGRAND Série : TX3 EAN : 3245064031295 SKU : 4790524 Réf. fabricant : 403129

Disjoncteur tripolaire 32 A courbe C, 400 V, 3 kA, format 3 modules. Idéal pour la protection des circuits triphasés dans les tableaux électriques résidentiels et tertiaires.

28.21€ HTVA

Par 1 pièce

En rupture de stock

Ce produit est actuellement en rupture de stock.

Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.

Quantité Prix HTVA Remise
0-2 28.21€ 0%
3-5 27.64€ 2%
6-10 27.36€ 3%
11+ 27.08€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Disponibilité Prix HTVA
4790524 Réf. 4790524 Disjoncteur tripolaire C32 400V TX³ 3kA 403129 Modèle sélectionné
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non Sur commande 28.21€ HTVA par 1 pièce Sur commande
4790502 Réf. 4790502 Disjoncteur divisionnaire TX³ 1P C10 230/400V 403095
Nombre de pôles (total)
1
Courant nominal
10 A
Conducteur neutre à connection
non
1 10 A non En stock 88.51€ HTVA par 10 pièces En stock
4790509 Réf. 4790509 Disjoncteur bipolaire TX³ C2 230/400V 2 modules 403112
Nombre de pôles (total)
2
Courant nominal
2 A
Conducteur neutre à connection
non
2 2 A non En stock 19.01€ HTVA par 1 pièce En stock
4790510 Réf. 4790510 Disjoncteur bipolaire courbe C 4A 230/400V 403113
Nombre de pôles (total)
2
Courant nominal
4 A
Conducteur neutre à connection
non
2 4 A non En stock 18.36€ HTVA par 1 pièce En stock
4790511 Réf. 4790511 Disjoncteur modulaire bipolaire courbe C 6A 403114
Nombre de pôles (total)
2
Courant nominal
6 A
Conducteur neutre à connection
non
2 6 A non En stock 15.83€ HTVA par 1 pièce En stock
4790512 Réf. 4790512 Disjoncteur bipolaire C10 230/400V 2 modules 403115
Nombre de pôles (total)
2
Courant nominal
10 A
Conducteur neutre à connection
non
2 10 A non En stock 5.64€ HTVA par 1 pièce En stock
4790513 Réf. 4790513 Disjoncteur bipolaire C16 230/400V 2 modules 403116
Nombre de pôles (total)
2
Courant nominal
16 A
Conducteur neutre à connection
non
2 16 A non En stock 5.59€ HTVA par 1 pièce En stock
4790514 Réf. 4790514 Disjoncteur bipolaire C20 230/400 V TX³ 2 modules 403117
Nombre de pôles (total)
2
Courant nominal
20 A
Conducteur neutre à connection
non
2 20 A non En stock 5.59€ HTVA par 1 pièce En stock
4790515 Réf. 4790515 Disjoncteur bipolaire C25 230/400V 2 modules 403118
Nombre de pôles (total)
2
Courant nominal
25 A
Conducteur neutre à connection
non
2 25 A non En stock 8.46€ HTVA par 1 pièce En stock
4790516 Réf. 4790516 Disjoncteur bipolaire C32 230/400V TX³ 403119
Nombre de pôles (total)
2
Courant nominal
32 A
Conducteur neutre à connection
non
2 32 A non En stock 8.54€ HTVA par 1 pièce En stock
4790517 Réf. 4790517 Disjoncteur TX³ 3kA 2P C40 230/400V – 2 modules – 403120
Nombre de pôles (total)
2
Courant nominal
40 A
Conducteur neutre à connection
non
2 40 A non En stock 18.43€ HTVA par 1 pièce En stock
4790521 Réf. 4790521 Disjoncteur triphasé TX³ C16 400V 3 modules 403126
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
3 16 A non En stock 29.33€ HTVA par 1 pièce En stock
4790522 Réf. 4790522 Disjoncteur triphasé C20 3P 400V TX³ 3 kA 403127
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non En stock 29.33€ HTVA par 1 pièce En stock
4790523 Réf. 4790523 Disjoncteur tripolaire C25 400V TX³ 3 kA 403128
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
3 25 A non En stock 29.33€ HTVA par 1 pièce En stock
4790525 Réf. 4790525 Disjoncteur tripolaire C40 400 V TX³ 3 kA 403130
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non En stock 32.85€ HTVA par 1 pièce En stock
4790528 Réf. 4790528 Disjoncteur tétrapolaire C10 400 V TX³ 403135
Nombre de pôles (total)
4
Courant nominal
10 A
Conducteur neutre à connection
oui
4 10 A oui Rupture de stock 42.55€ HTVA par 1 pièce Rupture de stock
4790529 Réf. 4790529 Disjoncteur tétrapolaire C16 400V TX³ 403136
Nombre de pôles (total)
4
Courant nominal
16 A
Conducteur neutre à connection
oui
4 16 A oui En stock 39.69€ HTVA par 1 pièce En stock
4790530 Réf. 4790530 Disjoncteur tétrapolaire C20 400V TX³ 403137
Nombre de pôles (total)
4
Courant nominal
20 A
Conducteur neutre à connection
oui
4 20 A oui En stock 39.69€ HTVA par 1 pièce En stock
4790531 Réf. 4790531 Disjoncteur 4 pôles C25 400V TX³ 4 modules 403138
Nombre de pôles (total)
4
Courant nominal
25 A
Conducteur neutre à connection
oui
4 25 A oui En stock 38.53€ HTVA par 1 pièce En stock
4790532 Réf. 4790532 Disjoncteur tétrapolaire C32 400V TX3 403139
Nombre de pôles (total)
4
Courant nominal
32 A
Conducteur neutre à connection
oui
4 32 A oui En stock 38.53€ HTVA par 1 pièce En stock
4790533 Réf. 4790533 Disjoncteur tétrapolaire C40 400 V 4 modules 403140
Nombre de pôles (total)
4
Courant nominal
40 A
Conducteur neutre à connection
oui
4 40 A oui En stock 43.64€ HTVA par 1 pièce En stock

Disjoncteur tripolaire C32 400V pour la protection des circuits triphasés

Ce disjoncteur modulaire tripolaire C32 400V de la gamme TX³ est conçu pour assurer la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés et son calibre nominal de 32 A, il convient parfaitement aux installations de distribution électrique nécessitant une coupure simultanée des trois phases, dans un encombrement compact de 3 modules.

Courbe C adaptée aux usages courants en environnement tertiaire et technique

La courbe de déclenchement C permet d’accompagner les circuits présentant des appels de courant modérés au démarrage, comme certains équipements motorisés, circuits d’alimentation de machines, petits départs techniques ou lignes triphasées standards. Ce profil de déclenchement offre une protection efficace tout en limitant les coupures intempestives sur les usages les plus fréquents en tableau électrique.

Pouvoir de coupure 3 kA à 400 V pour une intégration cohérente en tableau

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA à 400 V selon EN 60898, et de 4,5 kA à 230 V. Il répond ainsi aux besoins des installations où le niveau de court-circuit présumé reste compatible avec cette valeur. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui contribue à la protection des circuits en aval.

Format modulaire 3 modules avec pose sur rail DIN

Grâce à sa largeur de 3 modules, ce disjoncteur tripolaire TX³ s’intègre facilement dans les tableaux de répartition et coffrets modulaires. Son raccordement accepte borne à vis, peigne et câble, ce qui simplifie l’organisation du câblage en armoire. L’alimentation peut être réalisée par le haut ou par le bas, un avantage pratique pour s’adapter à la configuration du tableau et au mode de distribution retenu.

Caractéristiques électriques utiles pour une protection en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 500 V ainsi qu’une tenue aux chocs Uimp de 4 kV, des valeurs pertinentes pour les ensembles de protection et de distribution électrique courants. L’absence de neutre raccordable confirme son positionnement sur des départs strictement tripolaires.

Encombrement maîtrisé pour les tableaux où l’espace compte

Avec une profondeur utile annoncée à 44 mm pour l’encastrement et un format pensé pour l’appareillage modulaire, ce disjoncteur convient aux installations où la place disponible dans le coffret doit être optimisée. Son indice de protection IP20 correspond à un usage en tableau, à l’abri d’un contact direct une fois correctement intégré dans son enveloppe de destination.

Compatible avec des dispositifs supplémentaires pour faire évoluer le tableau

Ce disjoncteur de la série TX³ peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution de l’installation selon les besoins d’exploitation ou de signalisation. Pour le professionnel comme pour l’intégrateur de tableau, c’est un choix pertinent lorsqu’il faut protéger un départ triphasé 32 A avec un appareillage modulaire lisible, compact et simple à intégrer dans une distribution électrique structurée.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V4.5 kA
Nombre de pôles (total)3
Courant nominal32 A
Courbe de déclenchementC
Conducteur neutre à connectionnon
Nombre de pôles protégés3
Largeur en unités de division3
Pouvoir de coupure assigné icn selon EN 60898 à 400 v3 kA
Tension de dimensionnement400 V
Profondeur totale44 mm
Type de tensionAC
Tension d'isolement de mesure Ui500 V
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépioui
Classe de limitation énergétique3
Classe de protection (IP)IP20
Degré de pollution2
Antidéflagrantnon
Product Carbon Footprint (CO2)Estimation Sonepar
Poids net0,35 kg

Produits de la même série que le produit consulté

Ce disjoncteur tripolaire est-il adapté pour protéger un circuit triphasé sans neutre ?

Oui, c’est un disjoncteur 3 pôles avec 3 pôles protégés et sans raccordement du neutre. Il est donc destiné à la protection d’un circuit triphasé.

Peut-on l’installer dans un tableau modulaire standard ?

Oui, il occupe 3 modules de largeur et se monte sur rail DIN, ce qui le rend compatible avec un tableau modulaire adapté aux appareils 3P.

Quel espace faut-il prévoir dans le tableau ?

Prévoyez au minimum 3 modules de largeur, plus l’espace nécessaire pour le câblage, le peigne ou les accessoires éventuels, afin de garder un montage propre et accessible.

Ce disjoncteur peut-il être utilisé avec des accessoires supplémentaires ?

Oui, la fiche indique que des dispositifs supplémentaires sont possibles. En pratique, il faut vérifier la compatibilité exacte avec la gamme TX³ avant commande ou ajout d’accessoires.

Quel est l’indice de protection de ce disjoncteur une fois monté ?

Le produit est indiqué en IP20. Cela signifie qu’il doit être installé dans un tableau fermé ou une enveloppe adaptée pour rester protégé contre les contacts directs.

Faut-il prévoir une installation par un professionnel ?

Oui. Comme pour tout disjoncteur de tableau, le raccordement et la vérification doivent être réalisés par une personne qualifiée, en respectant les règles de sécurité et la norme de l’installation.
