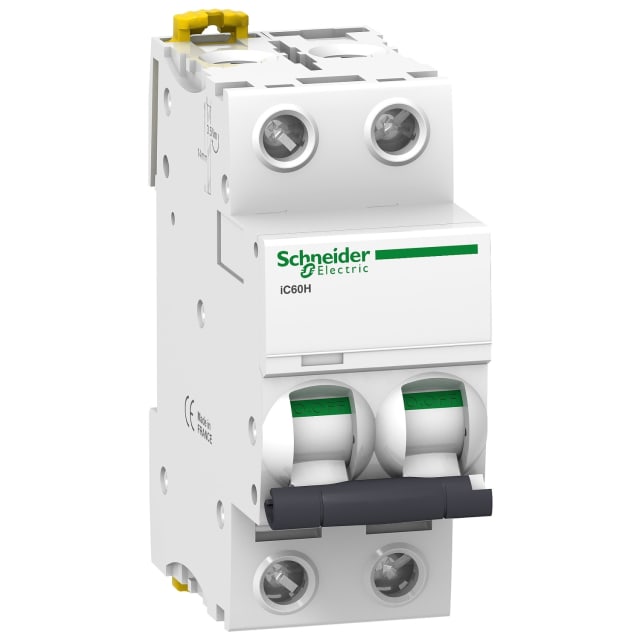

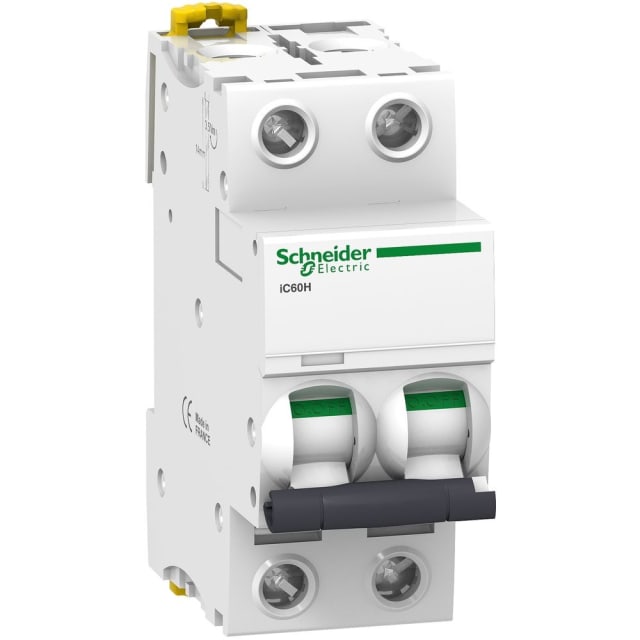

Disjoncteur modulaire iC60H 2P 16A courbe B A9F88216

Disjoncteur modulaire 2P 16 A courbe B pour la protection des circuits

Ce disjoncteur modulaire Acti9 iC60H en version 2 pôles 16 A courbe B est conçu pour assurer la protection contre les surcharges et les courts-circuits sur des circuits en courant AC/DC. Son calibre 16 A convient aux départs nécessitant une protection précise, avec une courbe B adaptée aux circuits présentant de faibles pointes de courant au démarrage. En format modulaire, il s’intègre facilement dans un tableau électrique pour une distribution propre, lisible et cohérente.

Courbe B : un déclenchement adapté aux charges à faible courant d’appel

La courbe de déclenchement B est particulièrement indiquée lorsque l’on recherche une protection rapide sur des circuits ne générant pas de forts appels de courant. Elle aide à limiter les déclenchements inadaptés tout en conservant une protection efficace des conducteurs et des équipements raccordés. Sur ce modèle bipolaire, les 2 pôles sont protégés, ce qui en fait une solution adaptée aux départs nécessitant une coupure et une protection sur deux conducteurs.

Pouvoir de coupure élevé pour tableaux résidentiels et tertiaires

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux besoins des installations où le niveau de court-circuit potentiel impose une protection modulaire renforcée. Il affiche également un pouvoir de coupure Icu de 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2. Cette combinaison le rend pertinent pour les tableaux où l’on attend à la fois compacité modulaire et tenue adaptée aux environnements électriques plus exigeants.

Format 2 modules pour une intégration simple dans le tableau

Sa largeur de 2 unités de division facilite l’organisation du coffret et permet une implantation rationnelle sur rail. Sa profondeur totale de 44,5 mm contribue à une intégration soignée dans les enveloppes et tableaux modulaires. Ce format compact est intéressant pour conserver de la place disponible pour d’autres protections, auxiliaires ou dispositifs complémentaires au sein du tableau de distribution.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, aussi bien en création qu’en rénovation de tableau. L’absence de neutre dédié à la connexion évite toute confusion avec les appareils à pôle spécifiquement repéré, tandis que la conception bipolaire protégée répond à des besoins de coupure homogène sur les deux voies.

Conçu pour les environnements techniques courants

Ce modèle fonctionne sur une tension de dimensionnement de 400 V, avec une fréquence de 50 à 60 Hz et une tension d’isolement Ui de 500 V. Sa tenue aux chocs de 6 kV, sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil adapté à une exploitation dans des conditions d’installation courantes en tableau. Son indice de protection IP20 correspond à un usage en enveloppe ou coffret, conformément aux pratiques habituelles du matériel modulaire.

Une base modulaire évolutive dans la gamme Acti9 iC60H

Issu de la série Acti9 iC60H, ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins d’exploitation ou de signalisation. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, et sa puissance dissipée de 2,4 W aide à anticiper l’équilibre thermique dans les coffrets. Pour l’installateur comme pour l’exploitant, c’est un choix pertinent lorsqu’il faut un disjoncteur modulaire bipolaire 16 A courbe B clair à sélectionner et simple à intégrer dans une architecture de protection cohérente.
