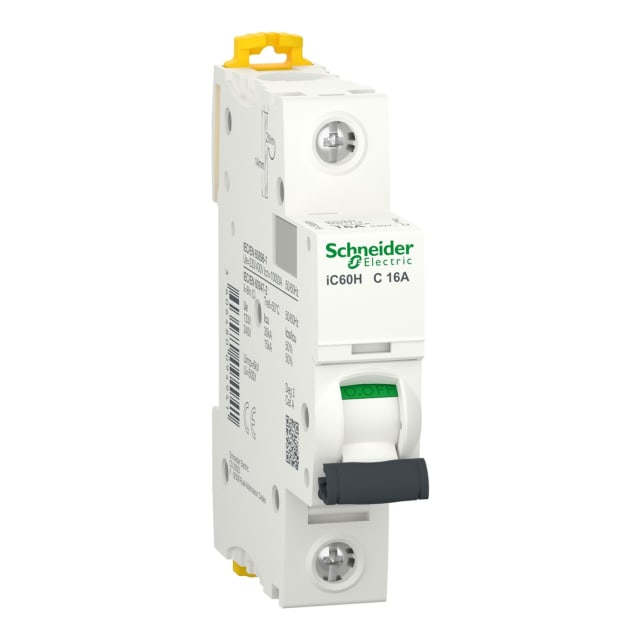

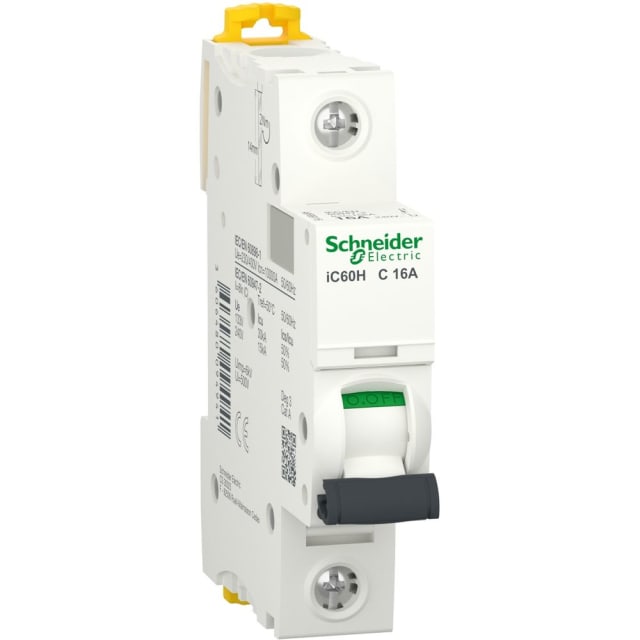

Disjoncteur modulaire 1P 16A courbe C iC60H A9F89116

Disjoncteur modulaire 1P 16A courbe C pour la protection des circuits

Ce disjoncteur modulaire 1P 16A courbe C Acti9 iC60H est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques. Son calibre 16 A convient aux départs courants en installation tertiaire, résidentielle ou technique, lorsque l’on recherche une protection unipolaire précise, compacte et simple à intégrer sur rail DIN.

Courbe C adaptée aux usages les plus courants

La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en assurant une coupure efficace en cas de défaut. Ce profil est particulièrement adapté à de nombreux circuits d’alimentation classiques, notamment pour l’éclairage, certaines lignes de prises ou des équipements présentant un courant d’enclenchement supérieur à une charge purement résistive. Cela en fait un choix pertinent pour une protection polyvalente et bien dimensionnée.

Pouvoir de coupure élevé pour une protection renforcée

Ce modèle offre un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et jusqu’à 15 kA selon IEC 60947-2 à 230 V. Ce niveau de performance permet de l’intégrer dans des environnements où le niveau de court-circuit présumé impose un appareil de protection capable d’interrompre le défaut rapidement. Sa classe de limitation énergétique 3 contribue en complément à réduire les contraintes thermiques et électrodynamiques transmises aux équipements situés en aval.

Format 1 module pour un gain de place dans le tableau

Avec 1 pôle protégé et une largeur d’un module, ce disjoncteur facilite l’optimisation de l’espace dans le coffret électrique. Son encombrement réduit permet de composer des rangées propres et rationnelles, y compris lorsque la densité d’appareillage est importante. Le montage sur rail DIN simplifie l’intégration dans les tableaux de protections et de distribution électrique, aussi bien en neuf qu’en rénovation.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte une bonne souplesse au moment du câblage. Cette plage de raccordement permet d’adapter plus facilement l’appareil aux contraintes du chantier, aux sections utilisées dans le tableau et aux différents départs à protéger. L’absence de neutre à raccorder confirme qu’il s’agit bien d’un modèle unipolaire dédié à la coupure et à la protection d’une seule phase.

Conçu pour les environnements électriques exigeants

Sa tension d’isolement Ui de 500 V, sa tenue aux chocs Uimp de 6 kV, sa catégorie de surtension 4 et son degré de pollution 3 traduisent une conception adaptée aux contraintes rencontrées dans les ensembles de distribution. Son fonctionnement en AC/DC et sa plage de température de service de -35 à 70 °C permettent une utilisation dans des contextes techniques variés, sous réserve d’un dimensionnement global cohérent de l’installation.

Un choix pertinent pour les tableaux Acti9 et les extensions d’appareillage

Issu de la gamme Acti9 iC60, ce disjoncteur s’intègre naturellement dans une architecture modulaire homogène. Il peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution du tableau selon les besoins d’exploitation, de signalisation ou d’accessoirisation. Pour l’installateur comme pour l’exploitant, c’est une solution claire à identifier lorsqu’il faut équiper ou compléter un tableau avec un disjoncteur modulaire 1P 16A courbe C à haut pouvoir de coupure.
