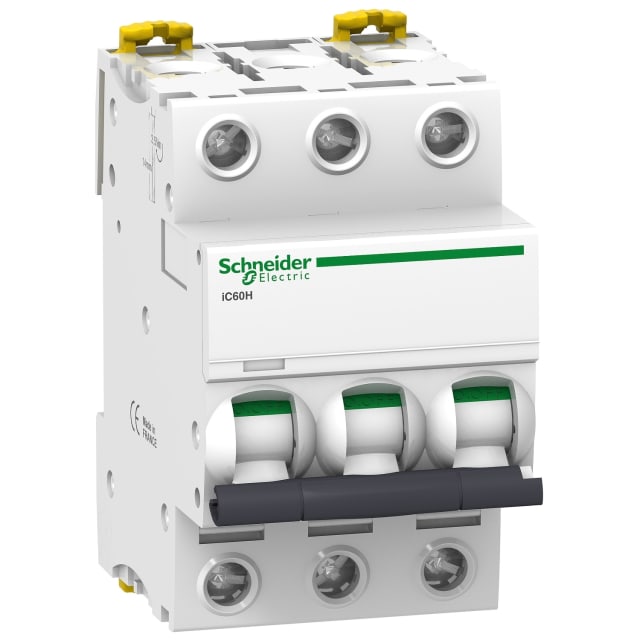

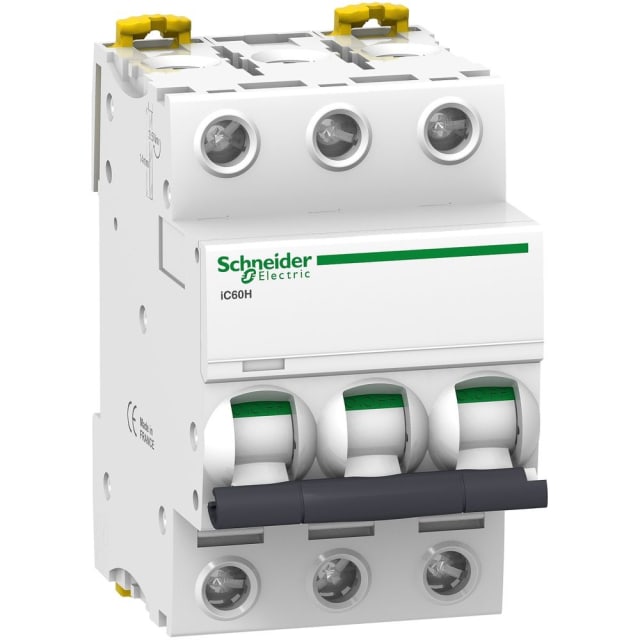

Disjoncteur modulaire tripolaire 20A courbe C A9F89320

Protection triphasée 20 A précise pour tableaux modulaires

Ce disjoncteur modulaire tripolaire 20A courbe C est conçu pour la protection des circuits triphasés sans neutre dans les tableaux de distribution. Avec ses 3 pôles protégés, il assure une coupure simultanée des trois phases et convient aux départs nécessitant une protection magnéto-thermique nette contre les surcharges et les courts-circuits. Son calibre 20 A en fait une solution adaptée aux lignes d’alimentation, aux équipements triphasés et aux circuits techniques demandant une protection cohérente et bien dimensionnée.

Courbe C adaptée aux usages courants et aux appels de courant modérés

La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en conservant une protection efficace du circuit. Elle convient particulièrement aux applications fréquemment rencontrées en environnement tertiaire, résidentiel technique ou petit industriel, notamment pour des circuits alimentant moteurs de faible puissance, équipements électrotechniques, auxiliaires ou lignes de distribution classiques. Ce positionnement en courbe C permet d’éviter un déclenchement trop sensible tout en maintenant une bonne sélectivité d’usage dans le tableau.

Pouvoir de coupure élevé pour une protection renforcée en distribution

Ce modèle de la série Acti9 iC60H dispose d’un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et à 400 V, avec une capacité atteignant 15 kA selon IEC 60947-2 à 400 V et 30 kA à 230 V. Ce niveau de performance le destine aux installations où le niveau de court-circuit présumé impose un appareil de protection capable d’interrompre rapidement un défaut important. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut, ce qui aide à mieux préserver les circuits en aval.

Format modulaire 3P pratique à intégrer dans un coffret électrique

Avec une largeur de 3 modules et une conception prévue pour montage sur rail DIN, ce disjoncteur s’intègre facilement dans un coffret ou un tableau modulaire. Son encombrement reste rationnel pour la réalisation de rangées compactes, tout en conservant un appareil clairement identifiable dans l’architecture du tableau. Cette configuration tripolaire est particulièrement pertinente lorsqu’il faut protéger un départ triphasé dédié sans conducteur neutre raccordé.

Raccordement souple et usage compatible en AC/DC

Le raccordement accepte des conducteurs monofilaire de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui facilite l’adaptation à de nombreuses configurations de câblage en armoire. Le produit est prévu pour fonctionner en AC/DC, sous une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ces caractéristiques en font un disjoncteur pertinent pour des installations techniques où la robustesse d’isolement et la maîtrise des contraintes électriques sont recherchées.

Conçu pour les environnements exigeants en exploitation

Ce disjoncteur modulaire tripolaire 20A courbe C peut être utilisé dans une plage de température de fonctionnement étendue de -35 à 70 °C, ce qui permet son intégration dans des environnements techniques variés. Son degré de pollution 3 et sa catégorie de surtension 4 confirment son orientation vers les applications de distribution où les contraintes d’exploitation doivent être prises en compte dès le choix de l’appareillage. L’indice de protection IP20 sur les bornes participe à une intégration conforme dans un ensemble de tableau correctement fermé et organisé.

Une solution évolutive pour tableaux Acti9

Issu de la gamme Acti9 iC60, ce disjoncteur accepte l’association avec des dispositifs supplémentaires, ce qui facilite la construction d’un tableau évolutif en fonction des besoins du chantier ou de la maintenance. Il convient ainsi aux projets où l’on recherche un appareillage modulaire cohérent, capable de s’intégrer dans une logique de protection, de signalisation ou d’accessoirisation au sein d’un même ensemble. Pour l’installateur comme pour le mainteneur, ce positionnement simplifie l’harmonisation du tableau et le repérage des protections.
