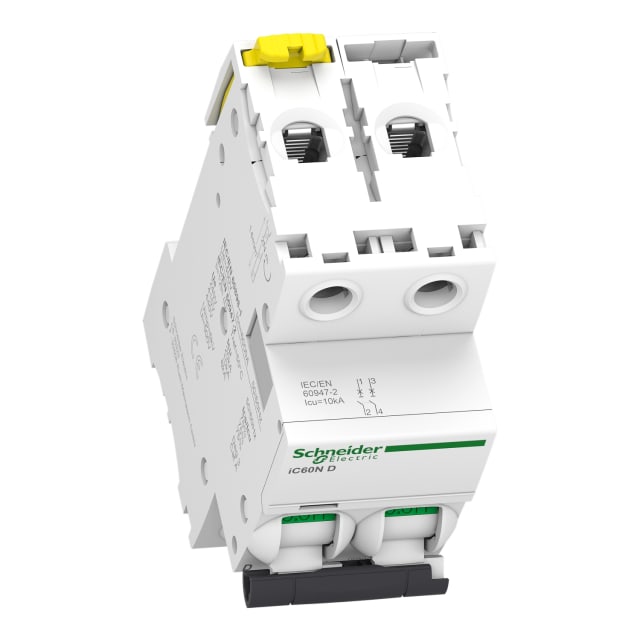

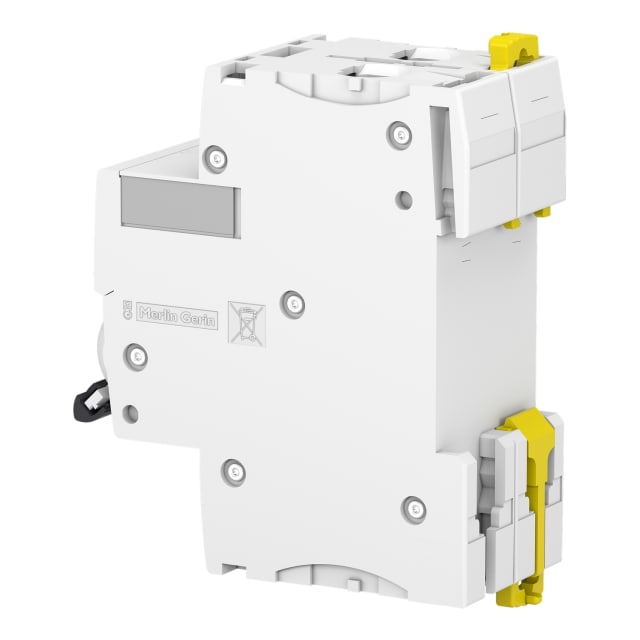

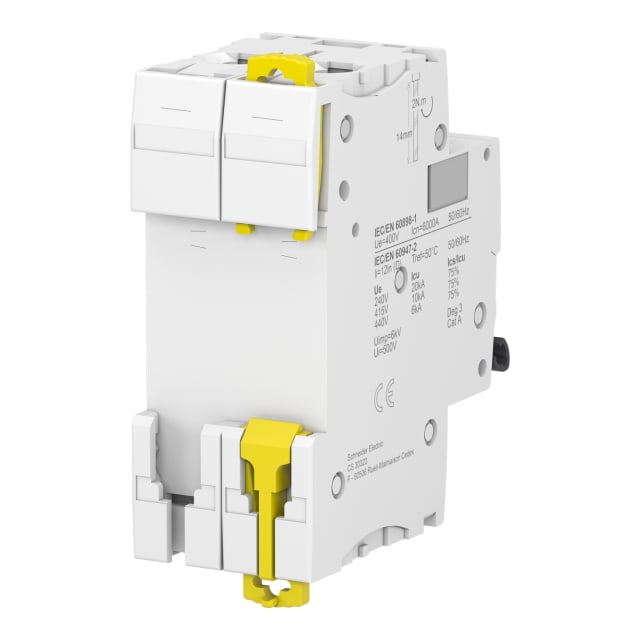

Disjoncteur miniature 2P 16A courbe D A9F75216

Disjoncteur miniature 2P 16A courbe D pour circuits à fort appel de courant

Ce disjoncteur miniature 2P 16A courbe D de la série Acti9 iC60 est conçu pour la protection des circuits soumis à des pointes de courant plus marquées au démarrage. Sa courbe de déclenchement D le rend particulièrement adaptée aux charges inductives ou aux équipements techniques générant un appel de courant élevé à l’enclenchement. En format modulaire bipolaire, il protège simultanément 2 pôles et s’intègre proprement dans un tableau électrique sur rail DIN.

Protection magnéto-thermique bipolaire pour surcharge et court-circuit

Avec un courant nominal de 16 A, ce disjoncteur modulaire assure la protection des lignes contre les surcharges et les courts-circuits. Son pouvoir de coupure assigné atteint 6 kA selon EN 60898 à 230 V et 400 V, avec une tenue renforcée jusqu’à 10 kA selon IEC 60947-2 à 400 V. Cette configuration permet d’envisager son usage sur des installations où une protection modulaire compacte, précise et adaptée aux contraintes d’exploitation est recherchée.

Configuration 2 pôles protégés pour une coupure nette du circuit

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés, sans neutre dédié à raccorder. Cette architecture bipolaire convient aux circuits nécessitant une coupure sur deux conducteurs protégés. Sa tension de dimensionnement de 400 V, son type de tension AC/DC et sa tension d’isolement Ui de 500 V en font un appareil cohérent pour des applications de distribution et de protection basse tension exigeant une lecture claire de la fonction de coupure.

Format modulaire compact pour coffret et tableau électrique

Sa largeur de 2 modules permet une implantation rationnelle dans les coffrets et tableaux, tout en conservant une protection bipolaire complète. Le produit se clipse sur rail DIN pour une pose rapide et ordonnée. Son encombrement compact facilite l’organisation des rangées modulaires lorsque l’espace disponible doit être optimisé, notamment dans les ensembles de distribution où chaque module compte.

Raccordement pratique avec large plage de sections admissibles

Ce disjoncteur 2P 16A accepte des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse lors du câblage, que ce soit pour une intégration dans une installation neuve, une extension de tableau ou un remplacement à l’identique. Cela aide à adapter le produit à différentes configurations de câblage sans compromis sur la cohérence technique de l’ensemble.

Bon niveau de tenue électrique et environnementale en usage courant

Ce disjoncteur présente une tension nominale de tenue aux chocs Uimp de 6 kV, une catégorie de surtension 4, un degré de pollution 3 et une classe de limitation énergétique 3. Ces caractéristiques traduisent une bonne aptitude à maîtriser les effets d’un défaut et à participer à la protection de l’installation en aval. Son indice de protection IP20 correspond à un usage en enveloppe ou tableau, avec une température de fonctionnement étendue de -35 à 70 °C pour s’adapter à des environnements techniques variés.

Une solution Acti9 iC60 pensée pour les tableaux de protection modulaires

Issu de la gamme Acti9 iC60, ce disjoncteur miniature bipolaire 16 A courbe D répond aux besoins des professionnels recherchant un appareillage modulaire lisible, compact et compatible avec l’ajout de dispositifs supplémentaires. Sa puissance dissipée de 2,4 W et sa profondeur totale de 44,5 mm favorisent son intégration dans les ensembles de protection et de distribution électrique, avec une approche orientée tableau, maintenance et continuité d’exploitation.
