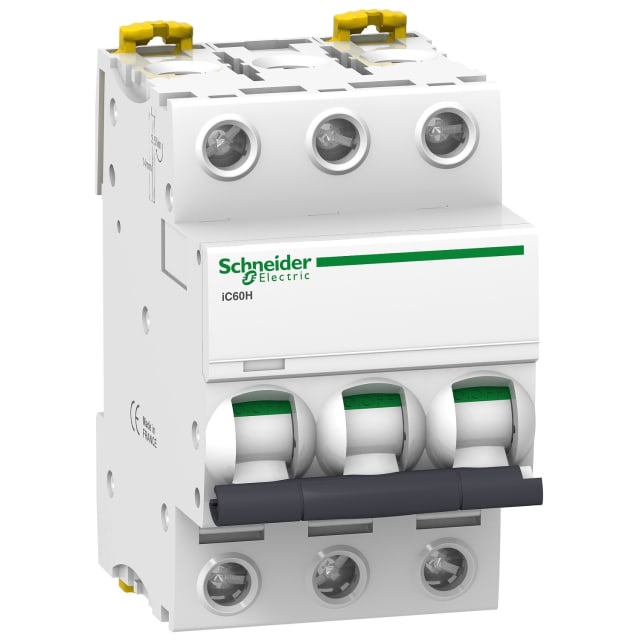

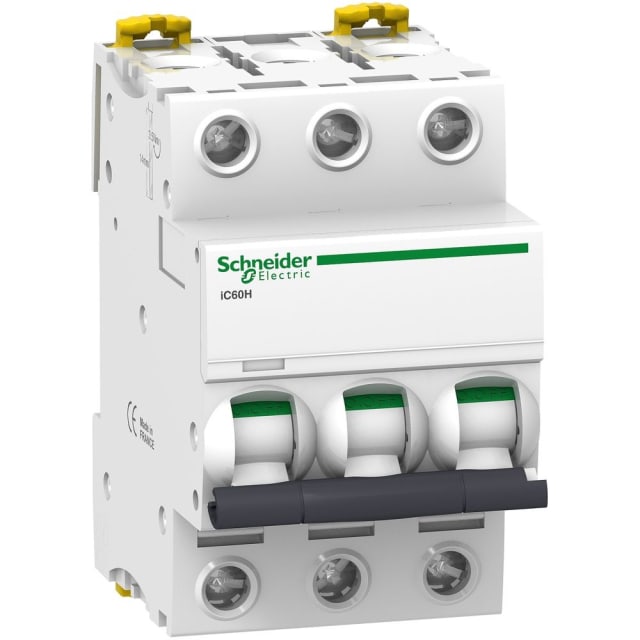

Disjoncteur tripolaire 16A courbe B iC60H A9F88316

Disjoncteur tripolaire 16A courbe B pour protection de départs triphasés

Ce disjoncteur tripolaire 16A courbe B Acti9 iC60H est conçu pour la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il convient parfaitement aux départs en tableau électrique nécessitant une coupure simultanée des trois phases. Sa courbe B le rend particulièrement adaptée aux circuits à faible courant d’appel, lorsque l’on recherche un déclenchement rapide et précis dès les premiers niveaux de surintensité.

Pouvoir de coupure élevé pour une protection modulaire exigeante

Ce modèle offre un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2. Ce niveau de performance permet son intégration dans des tableaux où le niveau de contrainte électrique impose un appareil modulaire capable de gérer des défauts importants. C’est un choix pertinent pour les installations tertiaires, techniques et industrielles légères recherchant une protection calibrée en 16 A avec une tenue élevée au court-circuit.

Courbe B 16A : une réponse adaptée aux circuits sensibles aux appels de courant

Le calibre 16 A associé à une courbe de déclenchement B convient aux lignes alimentant des usages où les pointes de démarrage restent modérées. Ce profil de déclenchement permet de protéger efficacement les conducteurs et les équipements tout en limitant les déclenchements inadaptés sur les circuits compatibles avec cette courbe. En pratique, il s’adresse aux configurations où la sélectivité de protection et la rapidité d’intervention sont recherchées dans un format modulaire tripolaire.

Format 3 modules pour intégration simple dans le tableau

Avec une largeur de 3 unités de division, ce disjoncteur 3P optimise l’occupation du rail DIN dans le coffret. Son encombrement facilite l’organisation des rangées et la lisibilité du tableau, en particulier dans les armoires ou coffrets de distribution où chaque module compte. Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et multifilaires de 1 à 16 mm², ce qui apporte une bonne souplesse au moment du câblage selon la section retenue sur le départ protégé.

Protection électrique cohérente avec les environnements de distribution modernes

Ce disjoncteur modulaire fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil adapté aux environnements de distribution où la protection du tableau doit rester rigoureuse face aux contraintes électriques usuelles. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure maîtrise des contraintes en aval.

Appareil compatible avec les besoins d’évolution des tableaux Acti9

Ce modèle fait partie de la série Acti9 iC60 et peut recevoir des dispositifs supplémentaires. Cet avantage est particulièrement utile lorsque le tableau doit évoluer avec des auxiliaires de signalisation, de déclenchement ou d’autres accessoires de la gamme compatibles. Pour l’installateur comme pour l’exploitant, cela facilite la conception d’une protection modulaire évolutive et homogène au sein d’un ensemble de distribution électrique structuré.

Conçu pour un usage technique en conditions d’exploitation étendues

Son indice de protection IP20 sur l’appareil, sa puissance dissipée de 2,4 W et sa plage de fonctionnement de -35 à 70 °C permettent une intégration dans des tableaux installés dans des environnements techniques variés, sous réserve d’un montage conforme et d’une enveloppe adaptée. Sa profondeur compacte indiquée à 44,5 mm dans les caractéristiques techniques contribue à son intégration dans les ensembles modulaires où la maîtrise de l’espace et la cohérence de montage sont essentielles.
