Schneider Distribution

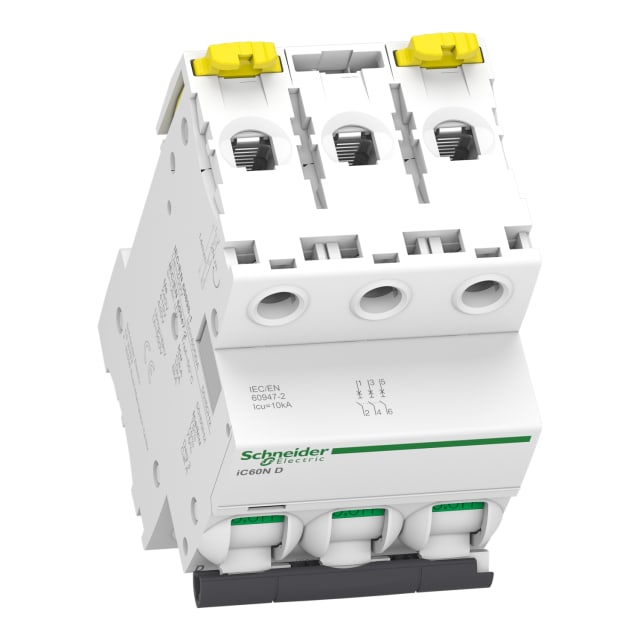

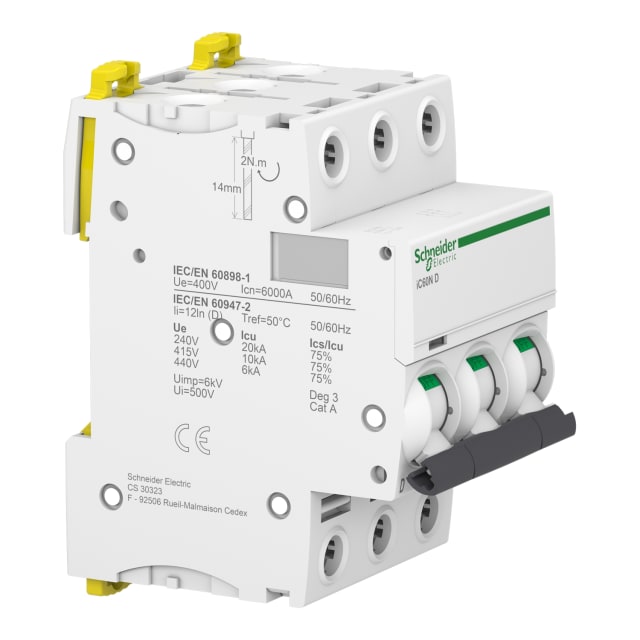

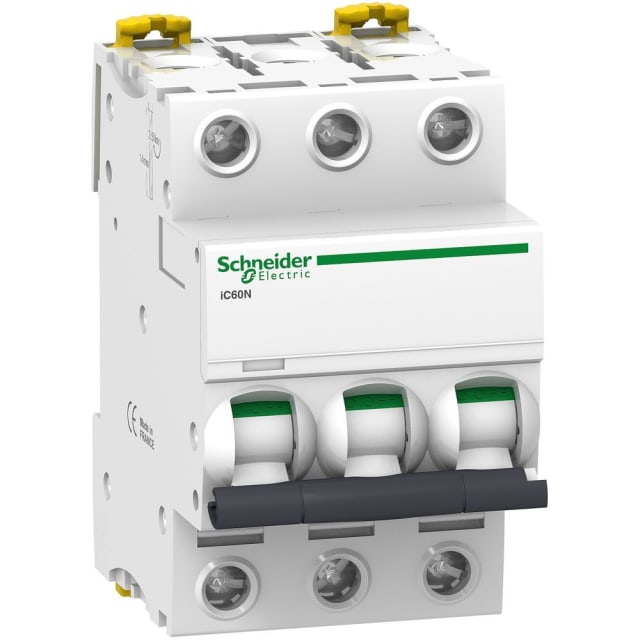

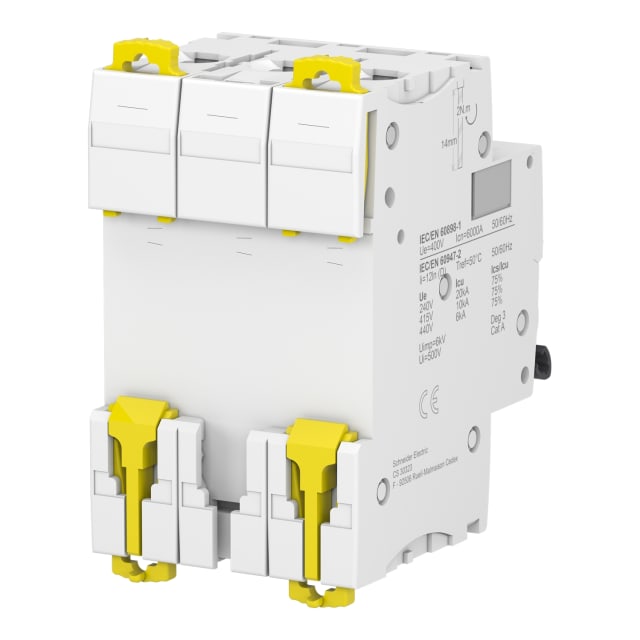

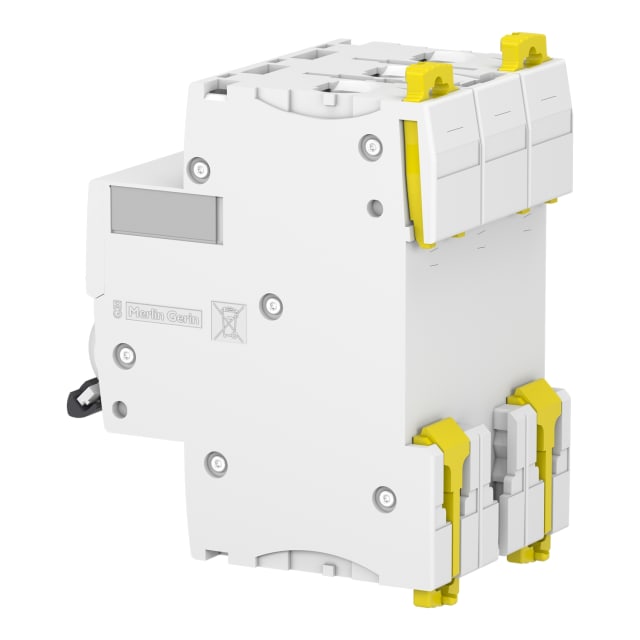

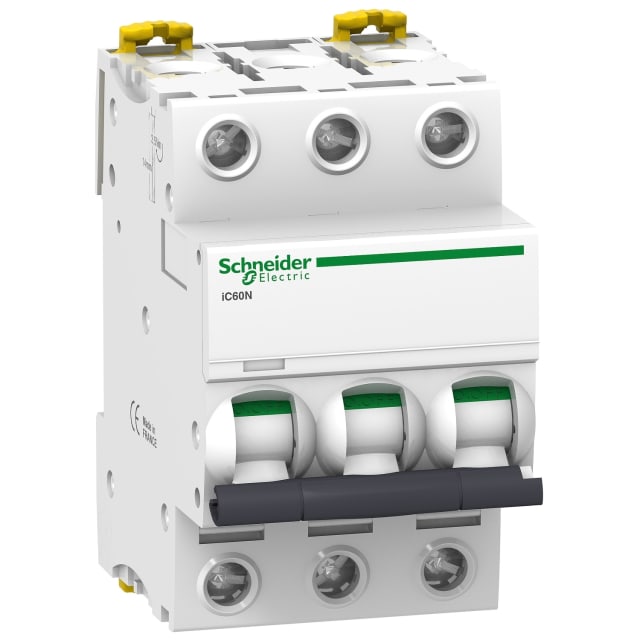

Disjoncteur triphasé 16A courbe D 3 pôles A9F75316

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480080845 SKU : 4107709 Réf. fabricant : A9F75316

Disjoncteur modulaire triphasé Acti9 iC60 3P 16 A courbe D, 400 V, pouvoir de coupure 6 kA, pour la protection des circuits à forts appels de courant dans les tableaux électriques.

85.53€ HTVA

Par 1 pièce

14 en stock

14 en stock

Quantité Prix HTVA Remise
0-2 85.53€ 0%
3-5 83.82€ 2%
6-10 82.96€ 3%
11+ 82.11€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107709 Réf. 4107709 Disjoncteur triphasé 16A courbe D 3 pôles A9F75316 Modèle sélectionné
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 85.53€ HTVA par 1 pièce En stock
4106896 Réf. 4106896 Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 26.70€ HTVA par 1 pièce En stock
4107578 Réf. 4107578 Disjoncteur miniature 1P 2A courbe C A9F74102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C En stock 26.70€ HTVA par 1 pièce En stock
4107579 Réf. 4107579 Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 27.77€ HTVA par 1 pièce En stock
4107581 Réf. 4107581 Disjoncteur miniature 2P 1A courbe C A9F74201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 55.39€ HTVA par 1 pièce En stock
4107582 Réf. 4107582 Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 53.84€ HTVA par 1 pièce En stock
4107583 Réf. 4107583 Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C Sur commande 53.89€ HTVA par 1 pièce Sur commande
4107584 Réf. 4107584 Disjoncteur miniature 2P 4A courbe C A9F74204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 54.61€ HTVA par 1 pièce En stock
4107586 Réf. 4107586 Disjoncteur miniature 2P 0,5A courbe C A9F74270
Nombre de pôles (total)
2
Courant nominal
0,5 A
Courbe de déclenchement
C
2 0,5 A C En stock 55.99€ HTVA par 1 pièce En stock
4107588 Réf. 4107588 Disjoncteur tripolaire 2A courbe C iC60N A9F74302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C En stock 87.05€ HTVA par 1 pièce En stock
4107589 Réf. 4107589 Disjoncteur modulaire triphasé 4A courbe C A9F74304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C En stock 87.05€ HTVA par 1 pièce En stock
4107592 Réf. 4107592 Disjoncteur miniature 4 pôles 2A courbe C A9F74402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 108.48€ HTVA par 1 pièce En stock
4107593 Réf. 4107593 Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 98.75€ HTVA par 1 pièce En stock
4107686 Réf. 4107686 Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
d
1 32 A d Sur commande 28.74€ HTVA par 1 pièce Sur commande
4107692 Réf. 4107692 Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d En stock 71.69€ HTVA par 1 pièce En stock
4107694 Réf. 4107694 Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 75.26€ HTVA par 1 pièce En stock
4107695 Réf. 4107695 Disjoncteur miniature 2P 6A courbe D A9F75206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 57.72€ HTVA par 1 pièce En stock
4107696 Réf. 4107696 Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d En stock 57.14€ HTVA par 1 pièce En stock
4107697 Réf. 4107697 Disjoncteur miniature 2P 16A courbe D A9F75216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 57.96€ HTVA par 1 pièce En stock
4107698 Réf. 4107698 Disjoncteur modulaire 2P 20A courbe D A9F75220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 59.42€ HTVA par 1 pièce En stock
4107699 Réf. 4107699 Disjoncteur miniature 2P 25A courbe D A9F75225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 60.58€ HTVA par 1 pièce En stock
4107700 Réf. 4107700 Disjoncteur miniature 2P 32A courbe D A9F75232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d En stock 58.79€ HTVA par 1 pièce En stock
4107707 Réf. 4107707 Disjoncteur tripolaire 6A courbe D iC60N A9F75306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
d
3 6 A d Rupture de stock 85.53€ HTVA par 1 pièce Rupture de stock
4107708 Réf. 4107708 Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
d
3 10 A d En stock 85.53€ HTVA par 1 pièce En stock
4107710 Réf. 4107710 Disjoncteur modulaire triphasé 20A courbe D A9F75320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 85.53€ HTVA par 1 pièce En stock
4107711 Réf. 4107711 Disjoncteur tripolaire 25A courbe D iC60N A9F75325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 85.53€ HTVA par 1 pièce En stock
4107712 Réf. 4107712 Disjoncteur tripolaire 32A courbe D iC60N A9F75332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 85.53€ HTVA par 1 pièce En stock
4107713 Réf. 4107713 Disjoncteur modulaire triphasé 40A courbe D A9F75340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d En stock 107.60€ HTVA par 1 pièce En stock
4107715 Réf. 4107715 Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 177.81€ HTVA par 1 pièce En stock
4107720 Réf. 4107720 Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
d
4 10 A d En stock 115.70€ HTVA par 1 pièce En stock
4107721 Réf. 4107721 Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 120.33€ HTVA par 1 pièce En stock
4107722 Réf. 4107722 Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 113.07€ HTVA par 1 pièce En stock
4107723 Réf. 4107723 Disjoncteur miniature 4 pôles 25A courbe D A9F75425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 120.33€ HTVA par 1 pièce En stock
4107724 Réf. 4107724 Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 113.07€ HTVA par 1 pièce En stock
4107725 Réf. 4107725 Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 145.03€ HTVA par 1 pièce En stock
4107726 Réf. 4107726 Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d En stock 212.35€ HTVA par 1 pièce En stock
4107727 Réf. 4107727 Disjoncteur 4P 63A courbe D iC60N A9F75463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 237.33€ HTVA par 1 pièce En stock
4135513 Réf. 4135513 Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
B
1 4 A B Sur commande 33.12€ HTVA par 1 pièce Sur commande
4135517 Réf. 4135517 Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
B
2 2 A B En stock 69.85€ HTVA par 1 pièce En stock
4135519 Réf. 4135519 Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
— — — En stock 69.85€ HTVA par 1 pièce En stock
4512754 Réf. 4512754 Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
Nombre de pôles (total)
1
Courant nominal
3 A
Courbe de déclenchement
C
1 3 A C En stock 26.70€ HTVA par 1 pièce En stock

Disjoncteur triphasé 16A courbe D pour la protection des départs à fort appel de courant

Ce disjoncteur triphasé 16A courbe D de la gamme Acti9 iC60 est conçu pour la protection des circuits contre les surcharges et les courts-circuits en environnement tertiaire, industriel et technique. Sa courbe de déclenchement D le rend particulièrement adapté aux circuits présentant des pointes de courant au démarrage, comme certains moteurs, transformateurs, équipements électromécaniques ou charges inductives. En version 3 pôles protégés, il assure une coupure simultanée des trois phases pour une protection cohérente des départs triphasés.

Format 3 pôles compact pour intégration en tableau électrique

Avec une largeur de 3 modules, ce disjoncteur modulaire trouve facilement sa place dans un coffret ou une armoire de distribution. Son montage sur rail DIN simplifie l’installation dans les tableaux de protections et de distribution électrique. Ce format permet d’équiper proprement un départ triphasé sans neutre, tout en conservant une implantation lisible et rationnelle dans le tableau.

Pouvoir de coupure adapté aux installations exigeantes

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un pouvoir de coupure Icu pouvant atteindre 10 kA à 400 V selon IEC 60947-2. Cette configuration le destine aussi bien à la protection des circuits terminaux qu’à des applications techniques nécessitant une bonne tenue face aux défauts de court-circuit. Sa classe de limitation énergétique 3 contribue en outre à réduire l’énergie laissée passer lors d’un défaut, ce qui aide à mieux préserver les équipements en aval.

Calibre 16A et tension 400 V pour circuits triphasés AC/DC

Avec un courant nominal de 16 A et une tension de dimensionnement de 400 V, ce disjoncteur répond aux besoins classiques de protection des lignes triphasées. Il accepte une alimentation de type AC/DC et fonctionne en 50 à 60 Hz, ce qui élargit son champ d’application sur de nombreuses installations techniques. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son intérêt dans les ensembles de distribution où la maîtrise des contraintes électriques est essentielle.

Raccordement pratique et ajout d’auxiliaires possibles

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui facilite l’adaptation aux sections couramment utilisées en tableau. Ce disjoncteur peut également recevoir des dispositifs supplémentaires, pratique pour faire évoluer l’installation avec des auxiliaires de signalisation, de commande ou des accessoires de gamme compatibles. C’est un avantage concret pour les tableaux nécessitant une architecture modulaire et évolutive.

Conçu pour un usage soutenu en environnement technique

Ce disjoncteur 3P 16A courbe D est prévu pour fonctionner dans une large plage de température ambiante de -35 à 70 °C, un point important pour les locaux techniques, ateliers, armoires de machine ou zones peu tempérées. Son degré de pollution 3 et sa catégorie de surtension 4 confirment son positionnement pour des usages électriques exigeants. L’indice de protection IP20 correspond à une installation en enveloppe, comme c’est normalement le cas en tableau modulaire.

Un choix pertinent pour moteurs, automatismes et départs triphasés spécifiques

Grâce à sa courbe D, ce disjoncteur est particulièrement pertinent lorsque le circuit à protéger présente un courant d’appel supérieur à celui d’un usage standard. Il convient ainsi aux départs triphasés alimentant certains moteurs, transformateurs ou équipements techniques susceptibles de provoquer des appels de courant transitoires au démarrage. Pour l’installateur comme pour le mainteneur, il permet de cibler plus justement la protection du circuit lorsque la sélectivité d’usage impose une courbe de déclenchement plus tolérante qu’une courbe B ou C.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)3
Courant nominal16 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés3
Largeur en unités de division3
Pouvoir de coupure assigné icn selon EN 60898 à 400 v6 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V20 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.4 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,324 kg

Produits de la même série que le produit consulté

Ce disjoncteur triphasé 16 A courbe D est-il adapté au démarrage de moteurs ?

Oui, c’est précisément l’usage le plus courant d’une courbe D : elle tolère mieux les appels de courant au démarrage que les courbes plus sensibles, ce qui la rend adaptée à certains moteurs et charges à fort courant d’appel, sous réserve d’un dimensionnement conforme à l’installation.

Peut-on l’utiliser dans un tableau électrique triphasé standard ?

Oui, c’est un disjoncteur modulaire 3 pôles prévu pour une installation triphasée en tableau. Il prend 3 modules de largeur et se monte sur rail DIN comme les autres disjoncteurs modulaires de la gamme Acti9 iC60.

Faut-il raccorder le neutre sur ce disjoncteur ?

Non, ce modèle est un 3 pôles sans connexion du neutre. Il convient donc à la protection de circuits triphasés où seul le neutre n’est pas coupé par l’appareil.

Ce disjoncteur peut-il être associé à des accessoires de la gamme Acti9 ?

Oui, la fiche produit indique que des dispositifs supplémentaires sont possibles. Cela permet, selon l’équipement choisi, d’ajouter certains accessoires compatibles de la gamme Acti9 iC60.

Quelle place faut-il prévoir dans le tableau pour ce disjoncteur ?

Il faut prévoir 3 emplacements de module sur rail DIN. Sa profondeur totale est de 44,5 mm, ce qui aide à vérifier l’encombrement disponible dans le coffret.

Ce disjoncteur convient-il pour une installation en environnement standard intérieur ?

Oui, il est prévu pour un usage en tableau électrique intérieur avec un indice de protection IP20. Il faut donc l’installer dans un coffret adapté, et non en pose apparente exposée.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur triphasé 16A courbe D 3 pôles A9F75316”
