HAGER

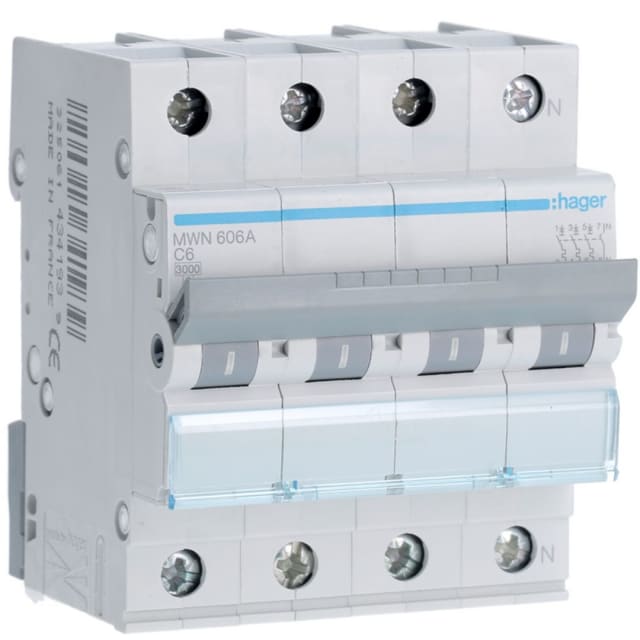

Disjoncteur tétrapolaire courbe C 6A 3kA MWN606A

Marque : HAGER EAN : 3250614341939 SKU : 3778975 Réf. fabricant : MWN606A

Disjoncteur tétrapolaire 6 A courbe C, 3 kA, pour réseaux 400 V AC. Compact, 4 modules, avec raccordement du neutre et protection de 3 pôles pour tableaux de distribution.

28.65€ HTVA

Par 1 pièce

48 en stock

48 en stock

Quantité Prix HTVA Remise
0-2 28.65€ 0%
3-5 28.08€ 2%
6-10 27.79€ 3%
11+ 27.50€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Disponibilité Prix HTVA
3778975 Réf. 3778975 Disjoncteur tétrapolaire courbe C 6A 3kA MWN606A Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
6 A
Conducteur neutre à connection
oui
4 6 A oui En stock 28.65€ HTVA par 1 pièce En stock
3610133 Réf. 3610133 Disjoncteur bipolaire courbe C 6A 3kA 2 modules MWN206A
Nombre de pôles (total)
2
Courant nominal
6 A
Conducteur neutre à connection
non
2 6 A non En stock 11.62€ HTVA par 1 pièce En stock
3610135 Réf. 3610135 Disjoncteur bipolaire courbe C 10A 3kA 2 modules MWN210A
Nombre de pôles (total)
2
Courant nominal
10 A
Conducteur neutre à connection
non
2 10 A non En stock 7.31€ HTVA par 1 pièce En stock
3610138 Réf. 3610138 Disjoncteur bipolaire courbe C 16A 3kA 2 modules MWN216A
Nombre de pôles (total)
2
Courant nominal
16 A
Conducteur neutre à connection
non
2 16 A non En stock 6.47€ HTVA par 1 pièce En stock
3610142 Réf. 3610142 Disjoncteur bipolaire courbe C 20A 3kA 2 modules MWN220A
Nombre de pôles (total)
2
Courant nominal
20 A
Conducteur neutre à connection
non
2 20 A non En stock 6.47€ HTVA par 1 pièce En stock
3610143 Réf. 3610143 Disjoncteur bipolaire courbe C 25A 3kA 2 modules MWN225A
Nombre de pôles (total)
2
Courant nominal
25 A
Conducteur neutre à connection
non
2 25 A non En stock 11.62€ HTVA par 1 pièce En stock
3610144 Réf. 3610144 Disjoncteur bipolaire courbe C 32A 3kA 2 modules MWN232A
Nombre de pôles (total)
2
Courant nominal
32 A
Conducteur neutre à connection
non
2 32 A non En stock 11.62€ HTVA par 1 pièce En stock
3610148 Réf. 3610148 Disjoncteur bipolaire courbe C 40A 3kA 2 modules MWN240A
Nombre de pôles (total)
2
Courant nominal
40 A
Conducteur neutre à connection
non
2 40 A non En stock 13.94€ HTVA par 1 pièce En stock
3610150 Réf. 3610150 Disjoncteur triphasé courbe C 10A 3kA 3 modules MWN310A
Nombre de pôles (total)
3
Courant nominal
10 A
Conducteur neutre à connection
non
3 10 A non En stock 21.89€ HTVA par 1 pièce En stock
3610155 Réf. 3610155 Disjoncteur tripolaire courbe C 16A 3kA MWN316A
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
3 16 A non En stock 21.24€ HTVA par 1 pièce En stock
3610162 Réf. 3610162 Disjoncteur triphasé courbe C 20A 3 modules MWN320A
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non En stock 21.24€ HTVA par 1 pièce En stock
3610169 Réf. 3610169 Disjoncteur tripolaire courbe C 25A 3kA 3 modules MWN325A
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
3 25 A non En stock 21.46€ HTVA par 1 pièce En stock
3610176 Réf. 3610176 Disjoncteur triphasé courbe C 32A 3 modules MWN332A
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non En stock 20.70€ HTVA par 1 pièce En stock
3610181 Réf. 3610181 Disjoncteur tripolaire courbe C 40A 3kA 3 modules MWN340A
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non En stock 24.80€ HTVA par 1 pièce En stock
3610186 Réf. 3610186 Disjoncteur triphasé+neutre courbe C 10A 3kA MWN610A
Nombre de pôles (total)
4
Courant nominal
10 A
Conducteur neutre à connection
oui
4 10 A oui En stock 27.63€ HTVA par 1 pièce En stock
3610188 Réf. 3610188 Disjoncteur tétrapolaire courbe C 16A 3kA MWN616A
Nombre de pôles (total)
4
Courant nominal
16 A
Conducteur neutre à connection
oui
4 16 A oui En stock 26.79€ HTVA par 1 pièce En stock
3610190 Réf. 3610190 Disjoncteur tétrapolaire courbe C 20A 3kA MWN620A
Nombre de pôles (total)
4
Courant nominal
20 A
Conducteur neutre à connection
oui
4 20 A oui En stock 27.78€ HTVA par 1 pièce En stock
3610193 Réf. 3610193 Disjoncteur 25A courbe C 3P+N 3kA 4 modules MWN625A
Nombre de pôles (total)
4
Courant nominal
25 A
Conducteur neutre à connection
oui
4 25 A oui Sur commande 27.05€ HTVA par 1 pièce Sur commande
3610206 Réf. 3610206 Disjoncteur phase neutre courbe C 32A 3P+N 4 modules
Nombre de pôles (total)
4
Courant nominal
32 A
Conducteur neutre à connection
oui
4 32 A oui En stock 27.05€ HTVA par 1 pièce En stock
3610208 Réf. 3610208 Disjoncteur courbe C 40A 3P+N 3kA 4 modules MWN640A
Nombre de pôles (total)
4
Courant nominal
40 A
Conducteur neutre à connection
oui
4 40 A oui En stock 30.54€ HTVA par 1 pièce En stock

Disjoncteur tétrapolaire 6A pour protection des départs triphasés avec neutre

Ce disjoncteur tétrapolaire courbe C 6A est conçu pour la protection des circuits triphasés avec neutre dans les tableaux de répartition. Sa configuration 3P+N permet de couper simultanément les trois phases et le neutre, avec trois pôles protégés et un neutre raccordable. Ce format est particulièrement adapté aux applications où une coupure groupée propre et lisible est recherchée dans un encombrement modulaire maîtrisé de 4 modules.

Courbe C 6A : un calibre adapté aux circuits à faible intensité avec appels de courant modérés

Avec un courant nominal de 6 A et une courbe de déclenchement C, ce disjoncteur modulaire convient aux circuits nécessitant une protection contre les surcharges et les courts-circuits tout en acceptant les pointes de courant modérées au démarrage. Il trouve naturellement sa place sur certains départs techniques, commandes, auxiliaires ou petites alimentations triphasées, lorsque le dimensionnement de l’installation impose un calibre faible mais une coupure tétrapolaire.

Pouvoir de coupure 3 kA en usage modulaire, avec tenue renforcée selon IEC 60947-2

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, à 230 V comme à 400 V. Il présente également un pouvoir de coupure assigné Icu de 4,5 kA selon IEC 60947-2 à 400 V. Cette double lecture permet de bien situer le produit dans un environnement de protection modulaire pour tableau électrique, avec des caractéristiques cohérentes pour des installations de distribution courante et des circuits correctement coordonnés en amont.

Format 4 modules pour intégration simple dans le tableau électrique

Sa largeur de 4 unités de division facilite l’implantation dans un coffret ou un tableau modulaire, avec une lecture immédiate de la fonction de protection par départ. Sa profondeur totale de 70 mm contribue à une intégration propre dans les enveloppes prévues pour appareillage modulaire. Ce format tétrapolaire est intéressant lorsque l’on souhaite conserver une architecture homogène sur des rangées dédiées à la distribution triphasée.

Raccordement souple ou rigide pour une mise en œuvre pratique

Le disjoncteur accepte le raccordement de conducteurs monofilares de 1 à 35 mm² et de conducteurs multifilaires de 1 à 25 mm². Cette plage de connexion apporte de la souplesse au moment du câblage, que ce soit sur des arrivées rigides ou des départs souples selon la configuration du tableau. La présence du neutre à connexion permet en outre de répondre aux besoins des circuits 3P+N sans recourir à une solution séparée.

Caractéristiques électriques adaptées à la distribution AC en tableau

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV participent à son bon comportement dans l’environnement électrique du tableau. La catégorie de surtension 3, le degré de pollution 2 et la classe de limitation énergétique 3 complètent un profil technique adapté à la protection modulaire des départs.

Conçu pour fonctionner dans des conditions d’exploitation étendues

Ce disjoncteur peut être utilisé dans une plage de température ambiante de fonctionnement de -25 à +70 °C, ce qui facilite son intégration dans des environnements techniques variés. Son indice de protection IP20 correspond à un usage en appareillage intégré dans une enveloppe adaptée. La puissance dissipée de 3,8 W est également un point utile pour apprécier le comportement thermique global du tableau lors du dimensionnement et de l’organisation des modules.

Un choix pertinent pour compléter une distribution triphasée compacte

Ce disjoncteur quadripolaire 6A constitue une solution claire pour protéger un départ 3P+N de faible calibre dans un tableau de distribution. Son association entre courbe C, format 4 modules, raccordement polyvalent et coupure tétrapolaire en fait un appareil particulièrement adapté aux installations où la lisibilité du repérage, la cohérence de la protection et la compacité du tableau sont des critères importants.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V3 kA
Nombre de pôles (total)4
Courant nominal6 A
Courbe de déclenchementC
Conducteur neutre à connectionoui
Nombre de pôles protégés3
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v3 kA
Tension de dimensionnement400 V
Profondeur totale70 mm
Type de tensionAC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V4.5 kA
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesnon
Montage sous crépioui
Classe de limitation énergétique3
Catégorie de surtension3
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Classe de protection (IP)IP20
Degré de pollution2
Section du conducteur monofilaire raccordable1...35 mm²
Température ambiante durant le fonctionnement-25...70 °C
Antidéflagrantnon
Puissance dissipée3.8 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Comment installer ce disjoncteur tétrapolaire dans un tableau modulaire ?

Il se monte sur rail DIN dans un tableau modulaire standard. Avant raccordement, coupez l’alimentation générale, vérifiez l’absence de tension et respectez le schéma de câblage prévu par le fabricant du tableau. La mise en œuvre doit être réalisée par une personne qualifiée.

Peut-on raccorder un conducteur de neutre sur ce disjoncteur ?

Oui, ce modèle prévoit le raccordement du conducteur neutre. Vérifiez toutefois le repérage des bornes et le sens de câblage avant la mise sous tension afin d’éviter toute erreur de connexion.

Quelle section de câble peut être raccordée sur les bornes ?

Les métadonnées indiquent une section admissible de 1 à 35 mm² pour un conducteur monofilaire, et de 1 à 25 mm² pour un conducteur multifilaire. Il faut rester dans ces plages et serrer les bornes au couple recommandé par le fabricant si celui-ci est indiqué sur la notice.

Quelle place ce disjoncteur prend-il dans le tableau ?

Il occupe 4 modules. Prévoyez donc un emplacement libre de 4 unités de division sur le rail DIN, avec assez de dégagement pour le câblage et l’accès à la manœuvre.

Ce disjoncteur convient-il pour protéger un circuit triphasé avec neutre ?

Oui, sa configuration 4 pôles avec 3 pôles protégés et neutre raccordable correspond à une utilisation sur des circuits triphasés avec neutre, dans le cadre d’une installation adaptée et conforme aux règles en vigueur.

Dans quel type d’environnement peut-il être utilisé ?

Il est donné pour un fonctionnement entre -25 et 70 °C, avec un indice de protection IP20. Il doit donc être installé dans un tableau fermé, à l’abri des contacts directs et des environnements humides ou poussiéreux non protégés.
