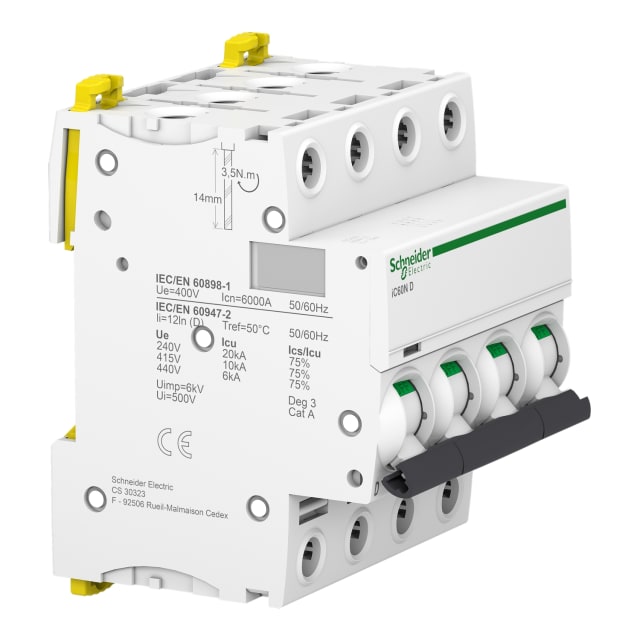

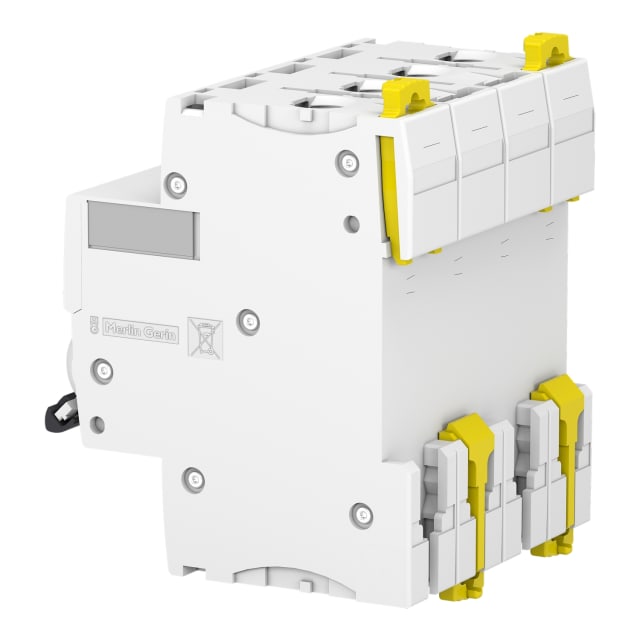

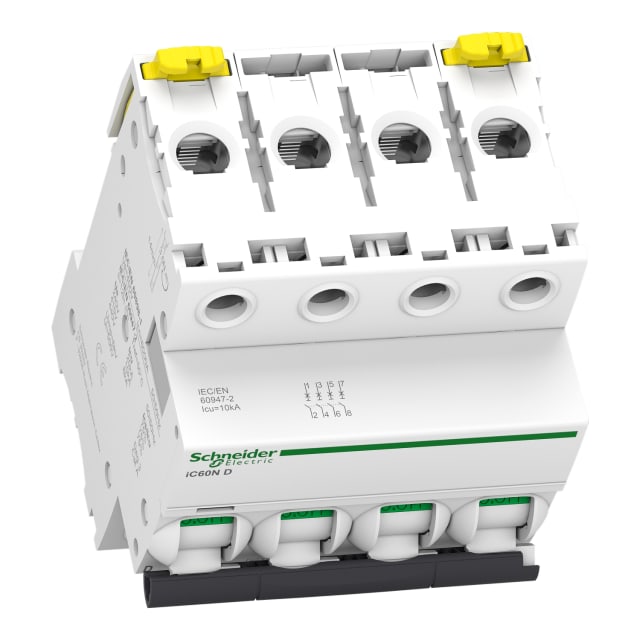

Disjoncteur 4 pôles 50A courbe D iC60N A9F75450

Disjoncteur modulaire 4 pôles 50 A pour protection complète en tétrapolaire

Ce disjoncteur modulaire 4 pôles 50 A courbe D de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur quatre pôles protégés. Son calibre de 50 A le destine aux départs nécessitant une intensité élevée, tandis que sa configuration 4P convient aux installations triphasées avec coupure simultanée de l’ensemble des conducteurs actifs.

Courbe D adaptée aux appels de courant importants

La courbe de déclenchement D est particulièrement indiquée pour les circuits présentant de forts courants d’appel au démarrage. Elle convient donc aux équipements tels que certains moteurs, transformateurs, machines, compresseurs ou charges techniques susceptibles de provoquer des pointes temporaires à la mise sous tension. Ce type de courbe permet de limiter les déclenchements intempestifs tout en conservant une protection efficace en cas de défaut réel.

Pouvoir de coupure dimensionné pour les tableaux de distribution

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi que d’un pouvoir de coupure Icu atteignant 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Il s’intègre ainsi dans des tableaux de protection et de distribution où la tenue au court-circuit doit rester cohérente avec le niveau de risque électrique du circuit à protéger. Sa classe de limitation énergétique 3 contribue également à mieux contenir l’énergie laissée passer en cas de défaut.

Format 4 modules pour intégration sur rail DIN

Avec une largeur de 4 unités de division, ce disjoncteur 4 pôles s’installe facilement dans un coffret modulaire sur rail DIN. Son encombrement permet une implantation propre dans les tableaux électriques lorsque la densité d’appareillage doit être maîtrisée. Il constitue une solution pertinente pour les intégrateurs, tableautiers et installateurs recherchant un appareillage tétrapolaire lisible, compact et compatible avec les architectures modulaires courantes.

Raccordement souple pour différentes sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement facilite son adaptation à de nombreux départs de puissance et configurations de câblage. Il fonctionne en AC/DC, sous une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce qui en fait un appareil cohérent pour des environnements techniques exigeants.

Conçu pour les environnements d’exploitation étendus

Prévu pour fonctionner de -35 à 70 °C, ce disjoncteur modulaire convient aux installations soumises à des variations thermiques marquées. Son degré de pollution 3 et sa catégorie de surtension IV apportent des indications utiles pour le choix d’un appareil destiné à la protection en tableau. Son indice de protection IP20 correspond à un usage intégré dans une enveloppe adaptée, en limitant l’accès direct aux parties actives.

Un choix pertinent pour compléter un tableau Acti9 iC60N

Dans une logique d’équipement homogène, ce disjoncteur iC60N 4P 50A courbe D s’intègre naturellement dans un ensemble de protection modulaire de la même gamme, avec possibilité d’ajouter des dispositifs complémentaires. Il répond bien aux besoins de protection des départs tétrapolaires en environnement tertiaire, technique ou industriel léger, lorsque l’on recherche un disjoncteur 4 pôles capable de supporter les contraintes de démarrage de charges à fort appel de courant.
