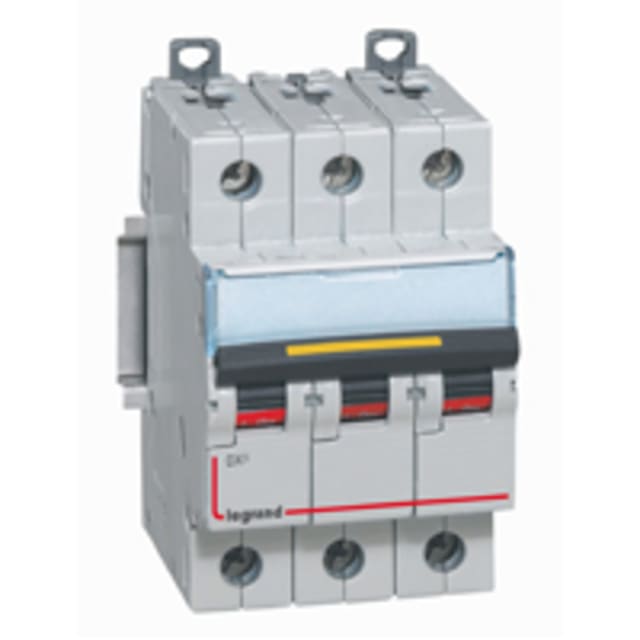

Disjoncteur tripolaire C32 400V DX³ 3 modules 409257

Disjoncteur tripolaire C32 400 V pour protection des départs triphasés

Ce disjoncteur tripolaire DX³ en courbe C et calibre 32 A est conçu pour la protection des circuits triphasés jusqu’à 400 V AC. Il assure la coupure des 3 pôles protégés dans un encombrement de 3 modules, ce qui en fait une solution adaptée aux tableaux où la compacité compte autant que la lisibilité du câblage. La courbe C convient particulièrement aux lignes d’alimentation et aux équipements présentant des appels de courant modérés au démarrage.

Pouvoir de coupure élevé pour installations exigeantes

Ce modèle dispose d’un pouvoir de coupure assigné de 10 kA selon EN 60898 à 400 V et de 16 kA selon IEC 60947-2 à 400 V. Cette configuration le destine aussi bien à des usages de distribution qu’à des environnements où le niveau de court-circuit présumé impose une protection modulaire performante. En pratique, cela permet de sécuriser efficacement les départs triphasés tout en conservant un appareil modulaire cohérent avec les tableaux de répartition de la gamme DX³.

Format 3 modules pratique pour tableaux modulaires

Avec une largeur de 3 modules et une profondeur totale de 44 mm, ce disjoncteur tripolaire 32 A facilite l’intégration dans les coffrets et tableaux de distribution. Son format permet d’optimiser l’espace disponible sans compromettre la fonction de protection. Il constitue un choix pertinent pour les armoires et tableaux où l’on recherche une implantation propre, rationnelle et compatible avec une organisation modulaire standard.

Courbe C 32 A bien adaptée aux usages courants en distribution

Le calibre 32 A répond aux besoins de protection de nombreux départs triphasés, tandis que la courbe C offre un bon équilibre entre protection contre les surcharges et tolérance aux pointes de courant de mise sous tension. Ce positionnement est intéressant pour l’alimentation de circuits techniques, de petits équipements motorisés, de lignes de puissance modérée ou d’applications tertiaires et industrielles légères, dès lors que le dimensionnement de l’installation le prévoit.

Raccordement souple avec sections de conducteurs étendues

Ce disjoncteur accepte des conducteurs monofilaires de 1,5 à 35 mm² et des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse à l’installation, aussi bien en création de tableau qu’en remplacement d’un appareil existant. L’absence de neutre à connexion confirme qu’il s’agit d’un véritable 3P, pensé pour les circuits triphasés sans pôle neutre protégé.

Caractéristiques électriques pensées pour un usage modulaire maîtrisé

Prévu pour une tension assignée de 400 V en courant alternatif, ce modèle fonctionne en 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut. Son degré de pollution 2 et son indice de protection IP20 correspondent à un usage dans un tableau ou une enveloppe adaptée, conformément aux pratiques de mise en œuvre du matériel modulaire.

Compatible avec dispositifs additionnels de la gamme DX³

Ce disjoncteur de la série DX³ peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer la protection ou la signalisation du départ selon les besoins du tableau. Cet avantage est particulièrement utile lorsque l’on souhaite conserver une architecture homogène, préparer des extensions ou standardiser l’appareillage autour d’une même gamme modulaire.

Un choix précis pour vos protections tripolaires 32 A

Si vous recherchez un disjoncteur tripolaire C32 400 V compact, à fort pouvoir de coupure et adapté à une intégration modulaire soignée, cette version DX³ 3 modules constitue une réponse claire. Elle associe calibre 32 A, courbe C, protection 3 pôles, format réduit et compatibilité avec les environnements de distribution électrique où la place, la cohérence de gamme et la performance de coupure sont des critères déterminants.
