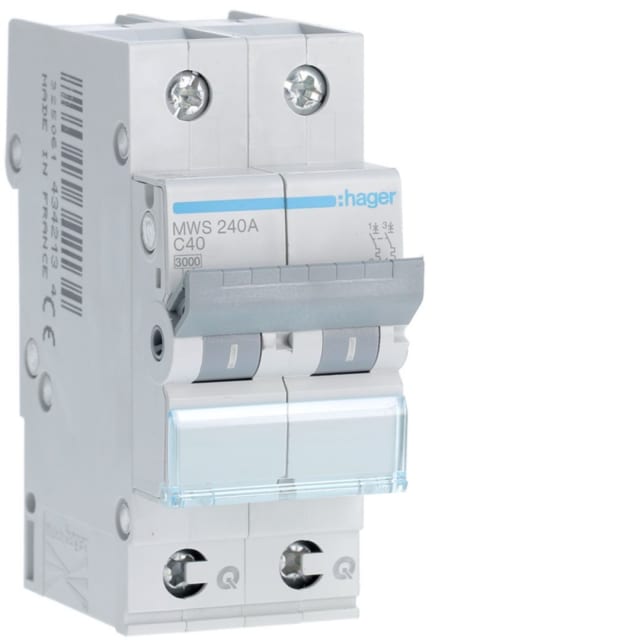

Disjoncteur bipolaire courbe C 40A 3kA quickconnect MWS240A

Disjoncteur bipolaire 40A courbe C pour protection de circuits en tableau

Ce disjoncteur bipolaire courbe C 40A quickconnect est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations en courant alternatif. Son calibre 40 A permet de répondre aux besoins de lignes dédiées ou de départs demandant une intensité plus élevée, tout en conservant un format modulaire compact de 2 unités. Sa configuration 2 pôles avec 2 pôles protégés en fait une solution adaptée lorsque les deux conducteurs doivent être coupés et protégés simultanément.

Courbe C et calibre 40A : un choix adapté aux appels de courant usuels

La courbe de déclenchement C convient aux circuits présentant des appels de courant modérés au démarrage, comme c’est fréquemment le cas avec certains équipements électriques, petits moteurs ou usages techniques en distribution terminale. Le calibre 40 A permet de sécuriser un départ de puissance cohérent avec les besoins de l’installation, tout en bénéficiant d’un déclenchement calibré pour limiter les coupures intempestives sur les pointes de courant courantes.

Format 2 modules avec raccordement quickconnect pour une integration pratique

Avec une largeur de 2 modules et une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans un tableau modulaire. La version quickconnect facilite une mise en œuvre propre dans les ensembles de distribution compatibles, avec un encombrement maîtrisé. Ce format est particulièrement intéressant pour les tableaux où l’optimisation de l’espace et la lisibilité du câblage sont recherchées.

Pouvoir de coupure et tenue electrique pour la protection des departements terminaux

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V, ainsi que d’un pouvoir de coupure Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il bénéficie également d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 4 kV. Ces caractéristiques en font un appareil adapté à la protection des circuits modulaires dans les tableaux de distribution, avec une bonne maîtrise des contraintes électriques rencontrées en usage courant.

Raccordement des conducteurs et compatibilite de cablage

Le disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une plage de raccordement utile pour de nombreuses configurations de câblage. Cette souplesse facilite l’adaptation au conducteur déjà en place dans le tableau et permet de travailler proprement sur des sections courantes en distribution électrique. L’absence de neutre dédié à la connexion confirme qu’il s’agit bien d’un véritable appareil bipolaire de protection.

Conditions d’utilisation en environnement technique

Prévu pour fonctionner en 50 à 60 Hz sous tension AC, ce disjoncteur est donné pour une tension de dimensionnement de 400 V. Il supporte une température ambiante de fonctionnement de -25 à 70 °C, avec une catégorie de surtension 3 et un degré de pollution 2. Son indice de protection IP20 correspond à un usage en intérieur, dans une enveloppe ou un tableau prévu pour recevoir des appareillages modulaires.

Un appareillage modulaire pense pour une protection claire et efficace

Sa classe de limitation énergétique 3 participe à une meilleure limitation de l’énergie laissée passer en cas de défaut, ce qui contribue à la protection du circuit en aval. Avec une puissance dissipée de 10,5 W, ce disjoncteur s’inscrit dans une logique de distribution modulaire lisible et rationnelle. Pour un tableau nécessitant un disjoncteur bipolaire courbe C 40A en 2 modules avec raccordement quickconnect, ce modèle constitue un choix précis et cohérent pour une protection nette et bien dimensionnée.
