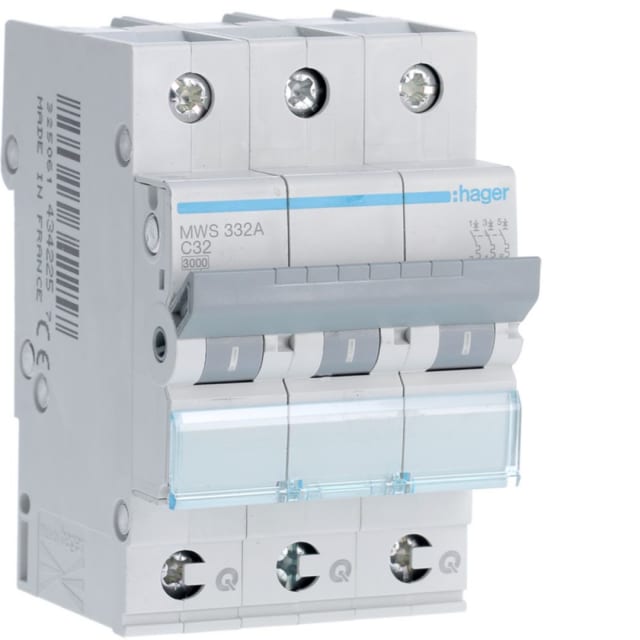

Disjoncteur tripolaire courbe C 32A quickconnect MWS332A
Disjoncteur modulaire tripolaire 32 A courbe C, 3 kA, pour protection des circuits triphasés en 400 V. Format 3 modules, raccordement quickconnect, IP20.
20.70€ HTVA
16 en stock
16 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 20.70€ | 0% |
| 3-5 | 20.29€ | 2% |
| 6-10 | 20.08€ | 3% |
| 11+ | 19.87€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Conducteur neutre à connection | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 3648420 |
Réf. 3648420
Disjoncteur tripolaire courbe C 32A quickconnect MWS332A
Modèle sélectionné
|
3 | 32 A | non | En stock | 20.70€ HTVA par 1 pièce En stock |
| 3648408 |
Réf. 3648408
Disjoncteur bipolaire courbe C 6A 3kA quickconnect MWS206A
|
2 | 6 A | non | En stock | 11.21€ HTVA par 1 pièce En stock |
| 3648409 |
Réf. 3648409
Disjoncteur bipolaire courbe C 10A 3kA Quickconnect MWS210A
|
2 | 10 A | non | En stock | 7.31€ HTVA par 1 pièce En stock |
| 3648410 |
Réf. 3648410
Disjoncteur phase neutre 16A courbe C 2P 3kA MWS216A
|
2 | 16 A | non | En stock | 6.25€ HTVA par 1 pièce En stock |
| 3648411 |
Réf. 3648411
Disjoncteur bipolaire courbe C 20A 3kA quickconnect MWS220A
|
2 | 20 A | non | En stock | 6.25€ HTVA par 1 pièce En stock |
| 3648412 |
Réf. 3648412
Disjoncteur 2P 25A courbe C 3kA quickconnect MWS225A
|
2 | 25 A | non | Sur commande | 11.62€ HTVA par 1 pièce Sur commande |
| 3648413 |
Réf. 3648413
Disjoncteur bipolaire courbe C 32A 3kA quickconnect MWS232A
|
2 | 32 A | non | En stock | 11.62€ HTVA par 1 pièce En stock |
| 3648414 |
Réf. 3648414
Disjoncteur bipolaire courbe C 40A 3kA quickconnect MWS240A
|
2 | 40 A | non | En stock | 13.94€ HTVA par 1 pièce En stock |
| 3648417 |
Réf. 3648417
Disjoncteur tripolaire courbe C 16A 3kA quickconnect MWS316A
|
3 | 16 A | non | En stock | 21.24€ HTVA par 1 pièce En stock |
| 3648418 |
Réf. 3648418
Disjoncteur tripolaire courbe C 20A 3kA Quickconnect MWS320A
|
3 | 20 A | non | En stock | 20.49€ HTVA par 1 pièce En stock |
| 3648419 |
Réf. 3648419
Disjoncteur triphasé courbe C 25A 3kA quickconnect MWS325A
|
3 | 25 A | non | En stock | 20.70€ HTVA par 1 pièce En stock |
| 3648421 |
Réf. 3648421
Disjoncteur triphasé courbe C 40A 3kA QuickConnect MWS340A
|
3 | 40 A | non | En stock | 24.80€ HTVA par 1 pièce En stock |
| 3648424 |
Réf. 3648424
Disjoncteur courbe C 16A 3P+N 3kA quickconnect MWS616A
|
4 | 16 A | oui | En stock | 26.79€ HTVA par 1 pièce En stock |
| 3648425 |
Réf. 3648425
Disjoncteur 20A courbe C 3P+N 3kA quickconnect MWS620A
|
4 | 20 A | oui | En stock | 26.79€ HTVA par 1 pièce En stock |
| 3648426 |
Réf. 3648426
Disjoncteur 3P+N 25A courbe C 3kA quickconnect MWS625A
|
4 | 25 A | oui | En stock | 28.05€ HTVA par 1 pièce En stock |
| 3648427 |
Réf. 3648427
Disjoncteur phase neutre 32A courbe C 3P+N MWS632A
|
4 | 32 A | oui | En stock | 27.05€ HTVA par 1 pièce En stock |
| 3648428 |
Réf. 3648428
Disjoncteur 3P+N courbe C 40A 3kA Quickconnect MWS640A
|
4 | 40 A | oui | En stock | 30.54€ HTVA par 1 pièce En stock |
Disjoncteur tripolaire 32A courbe C pour protection des départs triphasés
Ce disjoncteur tripolaire courbe C 32A quickconnect est conçu pour la protection des circuits triphasés dans les tableaux de répartition. Avec ses 3 pôles protégés, il assure la coupure simultanée des trois phases et convient aux départs alimentant des équipements techniques, moteurs de faible puissance, lignes dédiées ou circuits de distribution nécessitant un calibre de 32 A. Sa courbe C permet de supporter les appels de courant modérés au démarrage tout en assurant une protection efficace contre les surcharges et les courts-circuits.
Connexion quickconnect pour un câblage plus direct dans le tableau
Le système quickconnect facilite l’intégration dans l’enveloppe modulaire et apporte un vrai confort au moment du câblage. Il s’adresse aux installations où l’on recherche une mise en œuvre nette, rapide et cohérente avec une distribution modulaire bien organisée. Ce format 3 modules permet en plus une implantation simple sur rail, avec un encombrement maîtrisé dans les coffrets et tableaux électriques.
Calibre 32A et courbe C pour les usages courants en distribution modulaire
Avec un courant nominal de 32 A, ce modèle répond aux besoins des circuits de puissance modérée en triphasé. La courbe de déclenchement C est particulièrement adaptée aux usages les plus fréquents en environnement résidentiel, petit tertiaire ou local technique, lorsqu’il faut protéger des charges pouvant générer un courant d’appel sans nécessiter une courbe plus spécifique. C’est un choix pertinent pour allier continuité d’exploitation et protection du circuit.
Pouvoir de coupure adapté aux protections divisionnaires
Ce disjoncteur affiche un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure Icu de 4,5 kA selon IEC 60947-2 à 400 V. Ces caractéristiques le destinent à une fonction de protection modulaire sur circuits terminaux ou départs de distribution compatibles avec ce niveau de tenue au court-circuit. La classe de limitation énergétique 3 contribue également à mieux contenir l’énergie laissée passer en cas de défaut.
Format modulaire 3 pôles avec caractéristiques électriques équilibrées
Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne en 50 à 60 Hz et dispose d’une tension d’isolement Ui de 500 V ainsi que d’une tenue aux chocs Uimp de 4 kV. Son exécution sans neutre raccordé correspond aux configurations tripolaires pures. Sa largeur de 3 unités de division et sa profondeur totale de 70 mm facilitent son intégration dans les tableaux modulaires où la place et l’alignement des appareillages comptent dans la qualité de pose.
Raccordement souple ou rigide pour une installation plus polyvalente
Ce modèle accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment de concevoir ou d’adapter le câblage selon la section réellement utilisée sur le départ concerné. Pour l’installateur, cela permet de conserver une bonne cohérence entre le calibre du disjoncteur, la nature du conducteur et l’architecture du tableau.
Conçu pour l’environnement du tableau électrique
Avec un indice de protection IP20, un degré de pollution 2 et une plage de fonctionnement de -25 à 70 °C, ce disjoncteur est adapté à son usage en coffret ou tableau électrique. Sa puissance dissipée de 13 W est une donnée utile à prendre en compte dans les ensembles modulaires où la maîtrise de l’échauffement participe au bon dimensionnement global. Ce produit convient ainsi aux montages nécessitant une protection tripolaire compacte, lisible et techniquement cohérente avec une distribution modulaire standard.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 3 kA |
|---|---|
| Nombre de pôles (total) | 3 |
| Courant nominal | 32 A |
| Courbe de déclenchement | C |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 3 |
| Largeur en unités de division | 3 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 3 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 70 mm |
| Type de tension | AC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 4.5 kA |
| Tension nominale de tenue aux chocs Uimp | 4 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | non |
| Montage sous crépi | oui |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 3 |
| Section du conducteur multifilaire pouvant être raccordée | 1...25 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 2 |
| Section du conducteur monofilaire raccordable | 1...35 mm² |
| Température ambiante durant le fonctionnement | -25...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 13 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
Produits de la même marque dans cette catégorie et sa catégorie parente
À quoi sert un disjoncteur tripolaire 32 A courbe C ?
Il sert à protéger un circuit triphasé contre les surcharges et les courts-circuits. Ce format est adapté à une protection modulaire en tableau électrique, avec coupure des trois pôles.
Ce disjoncteur peut-il être installé dans un tableau modulaire standard ?
Oui, il occupe 3 modules de largeur et se monte sur rail DIN, comme la plupart des disjoncteurs modulaires pour tableaux de distribution.
Les bornes QuickConnect facilitent-elles le câblage ?
Oui, le système QuickConnect est prévu pour simplifier et fiabiliser le raccordement dans le tableau, avec un câblage rapide des conducteurs compatibles.
Quelle section de câble peut être raccordée sur ce disjoncteur ?
D’après les caractéristiques, il accepte des conducteurs monofils de 1 à 35 mm² et des conducteurs multifils de 1 à 25 mm².
Peut-on l’utiliser pour protéger un circuit triphasé en 400 V ?
Oui, ce disjoncteur est prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce qui correspond à un usage tripolaire en tableau.
Est-il adapté à un environnement domestique ou tertiaire classique ?
Oui, son indice de protection IP20 et son degré de pollution 2 correspondent à une installation en tableau électrique, à l’intérieur et hors zones exposées.
