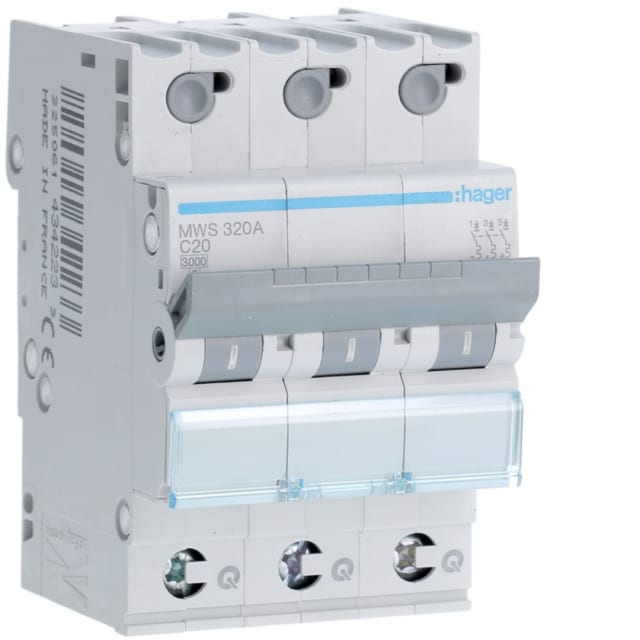

Disjoncteur tripolaire courbe C 20A 3kA Quickconnect MWS320A

Disjoncteur tripolaire 20A courbe C pour protection de circuits triphasés

Ce disjoncteur tripolaire Quickconnect 20A est conçu pour la protection des circuits triphasés contre les surcharges et les courts-circuits. Avec ses 3 pôles protégés, il assure une coupure simultanée des trois phases, ce qui en fait une solution adaptée aux départs de puissance, aux circuits techniques et aux installations de distribution nécessitant une protection modulaire claire et efficace dans le tableau électrique.

Courbe C 20A : un calibre polyvalent pour les usages courants

Son courant nominal de 20 A permet d’équiper des lignes demandant un calibre intermédiaire robuste, tandis que la courbe de déclenchement C convient particulièrement aux circuits présentant un appel de courant modéré à la mise sous tension. Elle est donc pertinente pour de nombreux équipements et départs en environnement résidentiel, tertiaire ou petit collectif, lorsque le dimensionnement de l’installation requiert un disjoncteur triphasé 20A.

Pouvoir de coupure 3kA et performances de protection maîtrisées

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi que d’un pouvoir de coupure assigné Icu de 4,5 kA selon IEC 60947-2 à 400 V. Il associe ainsi compacité et capacité de protection cohérente pour les tableaux où le niveau de court-circuit attendu correspond à cette catégorie d’appareillage. Sa classe de limitation énergétique 3 contribue également à limiter les effets thermiques et dynamiques liés au défaut.

Format 3 modules avec système Quickconnect pour intégration soignée

Avec une largeur de 3 modules et une profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans les coffrets modulaires. Le principe Quickconnect facilite l’organisation du câblage dans le tableau et convient aux montages recherchant une mise en œuvre propre et rationnelle. L’appareil est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz.

Raccordement pratique pour plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement apporte de la souplesse lors de la composition du tableau, que ce soit pour des départs de section standard ou des liaisons demandant une section plus importante. L’absence de neutre raccordé confirme qu’il s’agit bien d’un disjoncteur 3P dédié aux trois phases uniquement.

Caractéristiques électriques adaptées à l’environnement du tableau

Ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, avec une catégorie de surtension 3 et un degré de pollution 2. Ces caractéristiques le destinent à une utilisation en tableau de distribution dans des conditions d’exploitation classiques. Son indice de protection IP20 correspond à un appareillage modulaire destiné à être installé dans une enveloppe adaptée.

Un disjoncteur modulaire pensé pour une exploitation stable dans le temps

Conçu pour fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce disjoncteur convient aux environnements techniques pouvant connaître des variations thermiques marquées. Sa puissance dissipée de 8,9 W est une donnée utile pour l’étude thermique du coffret, notamment dans les tableaux compacts ou plus fortement équipés. C’est un choix pertinent pour qui recherche un disjoncteur tripolaire courbe C 20A 3kA compact, lisible et bien adapté à la distribution électrique modulaire.
