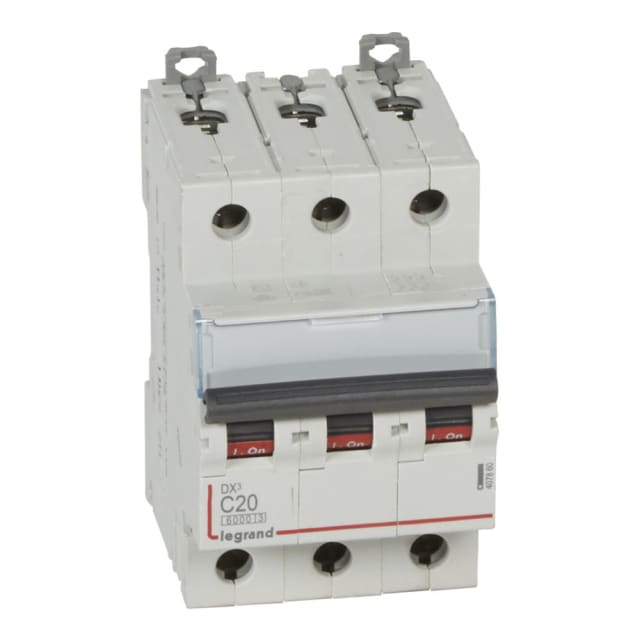

Disjoncteur tripolaire C20 400V DX3 10kA 407860

Disjoncteur tripolaire C20 conçu pour la protection des circuits 400 V

Ce disjoncteur modulaire tripolaire DX³ calibre 20 A est prévu pour la protection des circuits triphasés en 400 V AC. Sa courbe C le rend particulièrement adaptée aux départs qui présentent un courant d’appel modéré, comme de nombreuses lignes d’alimentation, petits moteurs, équipements techniques ou circuits de distribution. En tableau, il apporte une protection thermique et magnétique sur les trois pôles protégés, avec un encombrement de 3 modules seulement.

Pouvoir de coupure élevé pour une intégration en tableau exigeante

Ce modèle associe un pouvoir de coupure de 10 kA selon l’IEC 60947-2 à 400 V et un Icn de 6 kA selon l’EN 60898 à 400 V, avec 10 kA à 230 V selon EN 60898. Cette configuration permet de répondre à des besoins de protection robustes en environnement tertiaire, résidentiel collectif ou distribution technique, tout en conservant le format compact propre à la gamme DX³ 6000 / 10 kA.

Courbe C 20 A : un bon compromis pour les usages courants en triphasé

Avec un calibre nominal de 20 A, ce disjoncteur convient aux circuits triphasés nécessitant une protection cohérente contre les surcharges et les courts-circuits. La courbe C est recherchée lorsque le circuit alimente des usages susceptibles de générer un appel de courant au démarrage supérieur à celui d’une charge purement résistive, sans aller vers des applications nécessitant une courbe plus spécifique. Cela en fait un choix pertinent pour de nombreux départs modulaires en distribution électrique.

Format 3 modules pratique pour coffrets et tableaux modulaires

Sa largeur de 3 unités de division facilite son implantation dans les coffrets et tableaux où l’optimisation de la place reste importante. Sa profondeur totale de 44 mm favorise une intégration propre dans les enveloppes modulaires. Le produit fonctionne en courant alternatif 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des caractéristiques utiles pour une exploitation stable dans des ensembles de protection et de distribution.

Raccordement souple pour conducteurs rigides ou souples

Ce disjoncteur accepte des sections de conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en création de tableau qu’en remplacement sur installation existante. L’absence de neutre à connecter confirme son positionnement sur un départ strictement tripolaire, lorsque seule la protection des trois phases est requise.

Compatible avec les contraintes d’usage d’une installation intérieure

Ce modèle présente un indice de protection IP20 et un degré de pollution 2, adaptés à une installation dans une enveloppe prévue à cet effet. Sa température de fonctionnement de -25 à +70 °C permet une utilisation dans une large plage d’ambiance. La classe de limitation énergétique 3 participe également à une meilleure maîtrise des effets liés aux défauts, un point apprécié dans les tableaux où la sélectivité et la protection des équipements en aval comptent.

Une solution DX³ pensée pour la distribution modulaire

Issu de la série DX³, ce disjoncteur s’intègre naturellement dans une logique de tableau modulaire avec possibilités de dispositifs supplémentaires selon la configuration retenue. Il convient aux installateurs et aux acheteurs techniques qui recherchent un disjoncteur tripolaire C20 400 V au format clair, simple à identifier et adapté aux besoins courants de protection en distribution triphasée. C’est une référence pertinente pour équiper un départ de tableau de manière compacte, lisible et techniquement cohérente.
