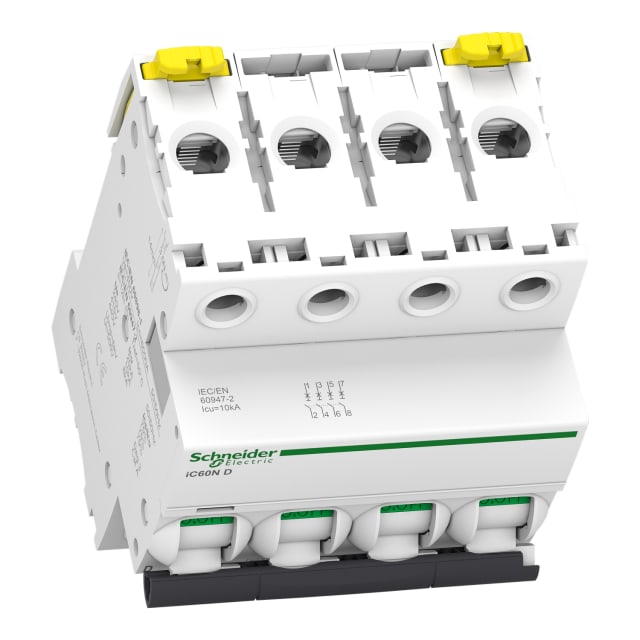

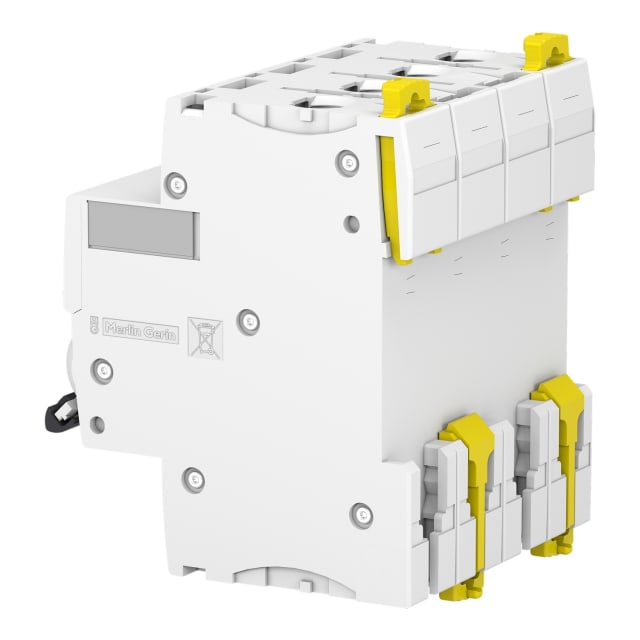

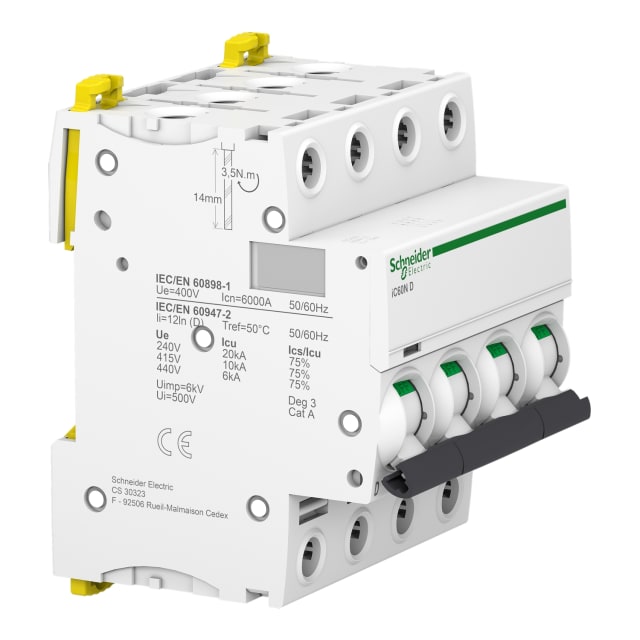

Disjoncteur 4P 63A courbe D iC60N A9F75463

Disjoncteur modulaire 4P 63A courbe D pour protection de circuits triphasés

Ce disjoncteur modulaire Acti9 iC60N en version 4 pôles 63 A courbe D est conçu pour protéger efficacement les départs électriques contre les surcharges et les courts-circuits. Avec ses 4 pôles protégés, il convient aux installations triphasées nécessitant une coupure simultanée sur l’ensemble des conducteurs actifs. Son calibre de 63 A le destine aux circuits de puissance, tandis que sa courbe D répond particulièrement bien aux applications présentant de forts courants d’appel au démarrage.

Courbe D adaptée aux équipements à fort courant d’enclenchement

La courbe de déclenchement D rend ce disjoncteur particulièrement pertinent pour des charges telles que certains moteurs, transformateurs, équipements techniques ou appareils générant un appel de courant important à la mise sous tension. Elle limite les déclenchements intempestifs au démarrage tout en maintenant la protection du circuit en cas de défaut réel. C’est un choix cohérent lorsque l’environnement impose une protection modulaire capable d’absorber des pointes transitoires sans compromettre la continuité d’exploitation.

Pouvoir de coupure élevé pour une protection modulaire de tableau

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et 400 V, ainsi qu’un pouvoir de coupure Icu de 10 kA à 400 V et 20 kA à 230 V selon IEC 60947-2. Cette configuration le rend adapté aux tableaux de distribution où la tenue au court-circuit doit rester en phase avec les exigences d’une installation basse tension moderne. Sa classe de limitation énergétique 3 contribue également à mieux contenir l’énergie laissée passer en cas de défaut, ce qui aide à préserver les circuits situés en aval.

Format 4 modules et raccordement pratique en tableau électrique

Avec une largeur de 4 unités de division, ce disjoncteur 4P 63A s’intègre facilement dans un tableau modulaire en optimisant l’espace disponible. Il accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite son adaptation à différentes sections de câblage selon la conception du départ protégé. Son format est bien adapté aux montages ordonnés en coffret, aussi bien pour une création de tableau que pour une extension ou un remplacement ciblé.

Conçu pour les environnements techniques exigeants

Prévu pour une tension de dimensionnement de 400 V avec un type de tension AC/DC, ce disjoncteur bénéficie d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension IV et son degré de pollution 3 en font un appareil approprié aux environnements de distribution où la robustesse électrique du matériel est déterminante. Sa plage de fonctionnement de -35 à 70 °C permet également son intégration dans des conditions d’exploitation étendues.

Compatibilité avec auxiliaires et exploitation plus lisible en maintenance

Ce disjoncteur de la gamme Acti9 iC60N peut recevoir des dispositifs supplémentaires, un point important pour les tableaux nécessitant signalisation, commande ou fonctions annexes. Il bénéficie aussi des solutions visuelles propres à la gamme, utiles en exploitation et en maintenance, avec repérage du circuit en défaut et indication claire de l’état des contacts. Pour l’installateur comme pour l’exploitant, cela simplifie les interventions sur des tableaux où la rapidité de diagnostic compte autant que la compacité.

Un choix pertinent pour la distribution électrique en coffret modulaire

Grâce à sa configuration quadripolaire, son calibre 63 A, sa courbe D et son niveau de coupure adapté, ce disjoncteur modulaire répond aux besoins des tableaux de protections et de distribution électrique demandant une solution précise pour circuits à forte contrainte de démarrage. Il s’adresse aux intégrations techniques où l’on recherche un appareil modulaire cohérent avec les architectures triphasées, la sélectivité du tableau et les contraintes d’encombrement en coffret.
